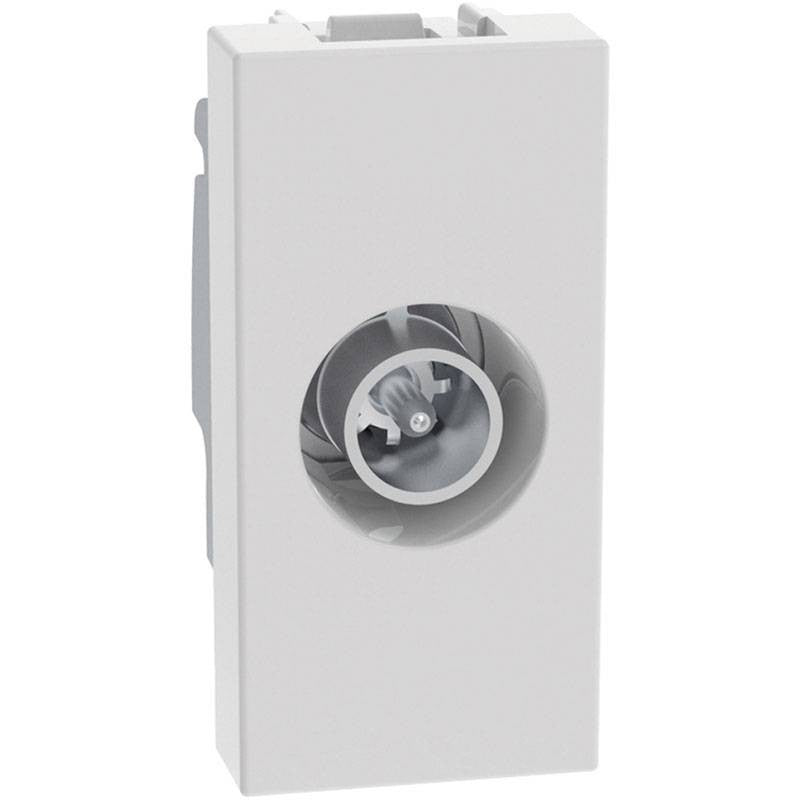

BTicino MatixGO JW4202P14 Presa TV Coassiale Passante 14dB 1 Modulo Bianca

La BTicino JW4202P14 è una presa TV coassiale passante appartenente alla serie civile MatixGO, progettata per la distribuzione del segnale televisivo negli impianti d'antenna centralizzati.

La presa presenta un'attenuazione di -14 dB, connettore coassiale TV maschio da Ø 9,5 mm e occupa solamente 1 modulo MatixGO. La finitura bianca consente di abbinarla agli altri comandi, prese e accessori della serie BTicino MatixGO nella stessa colorazione.

Presa TV Passante per Impianti Centralizzati

A differenza di una presa TV diretta o terminale, la JW4202P14 è una presa passante, specificamente progettata per essere inserita lungo una linea di distribuzione del segnale.

È indicata per impianti di antenna centralizzati, compresi quelli telealimentati, e per impianti satellitari centralizzati compatibili con il passaggio della corrente e del segnale necessario alla selezione dei canali.

Attenuazione 14 dB

La presa presenta un'attenuazione nominale di 14 dB. Questa caratteristica deve essere considerata durante il dimensionamento dell'impianto TV per garantire una corretta distribuzione dei livelli di segnale tra le differenti prese installate sulla linea.

Connettore TV Maschio Ø 9,5 mm

La parte frontale utilizza un connettore TV coassiale maschio Ø 9,5 mm, conforme alla tipologia normalmente utilizzata negli impianti di distribuzione del segnale televisivo terrestre.

L'impedenza tipica del sistema è di 75 O.

Morsetti Schermati con Viti Imperdibili

BTicino ha dotato la presa di morsetti di collegamento schermati con viti imperdibili, soluzione studiata per facilitare il collegamento del cavo coassiale e mantenere un'adeguata schermatura del segnale.

Compatibile con BTicino MatixGO

La JW4202P14 appartiene alla serie BTicino MatixGO e occupa 1 modulo.

Può quindi essere inserita nelle configurazioni MatixGO utilizzando supporti, placche e accessori compatibili con il numero di moduli previsto dal punto di installazione.

Colore Bianco

La sigla JW identifica questa versione nella finitura bianca, ideale per creare punti TV coordinati con prese elettriche, interruttori, deviatori e altri dispositivi MatixGO della stessa colorazione.

Applicazioni

• Impianti TV centralizzati
• Impianti d'antenna condominiali
• Impianti centralizzati telealimentati
• Distribuzione del segnale TV in abitazioni
• Appartamenti e condomini
• Hotel e strutture ricettive
• Uffici e ambienti commerciali
• Impianti satellitari centralizzati compatibili

Caratteristiche Tecniche

• Marca: BTicino
• Codice: JW4202P14
• Serie: MatixGO
• Tipologia: Presa TV coassiale passante
• Attenuazione: -14 dB
• Numero moduli: 1 modulo
• Colore: Bianco
• Connettore frontale: TV maschio
• Diametro connettore: Ø 9,5 mm
• Impedenza tipica: 75 O
• Morsetti: Schermati con viti imperdibili
• Banda TV: 5-68 / 120-862 MHz
• Banda SAT: 950-2400 MHz
• Grado di protezione installazione completa: IP20D
• Resistenza agli urti: IK04
• Materiale meccanismo: Zama
• Materiale cover: ABS
• Halogen Free: Sì
• Resistente UV: Sì
• Temperatura di utilizzo: da -5°C a +35°C
• EAN: 8005543713341

BTicino JW4202P14 - Presa TV Passante MatixGO

La BTicino MatixGO JW4202P14 è indicata per la realizzazione di punti TV all'interno di impianti centralizzati con distribuzione passante.

La combinazione tra attenuazione 14 dB, impedenza 75 O, connettore TV maschio Ø 9,5 mm, morsetti schermati e formato compatto da 1 modulo permette di integrare la distribuzione del segnale TV direttamente nei punti luce della serie MatixGO.

Prima dell'installazione è importante verificare lo schema e i livelli di segnale dell'impianto, scegliendo correttamente tra presa diretta, passante o terminale in funzione della configurazione della rete TV.
