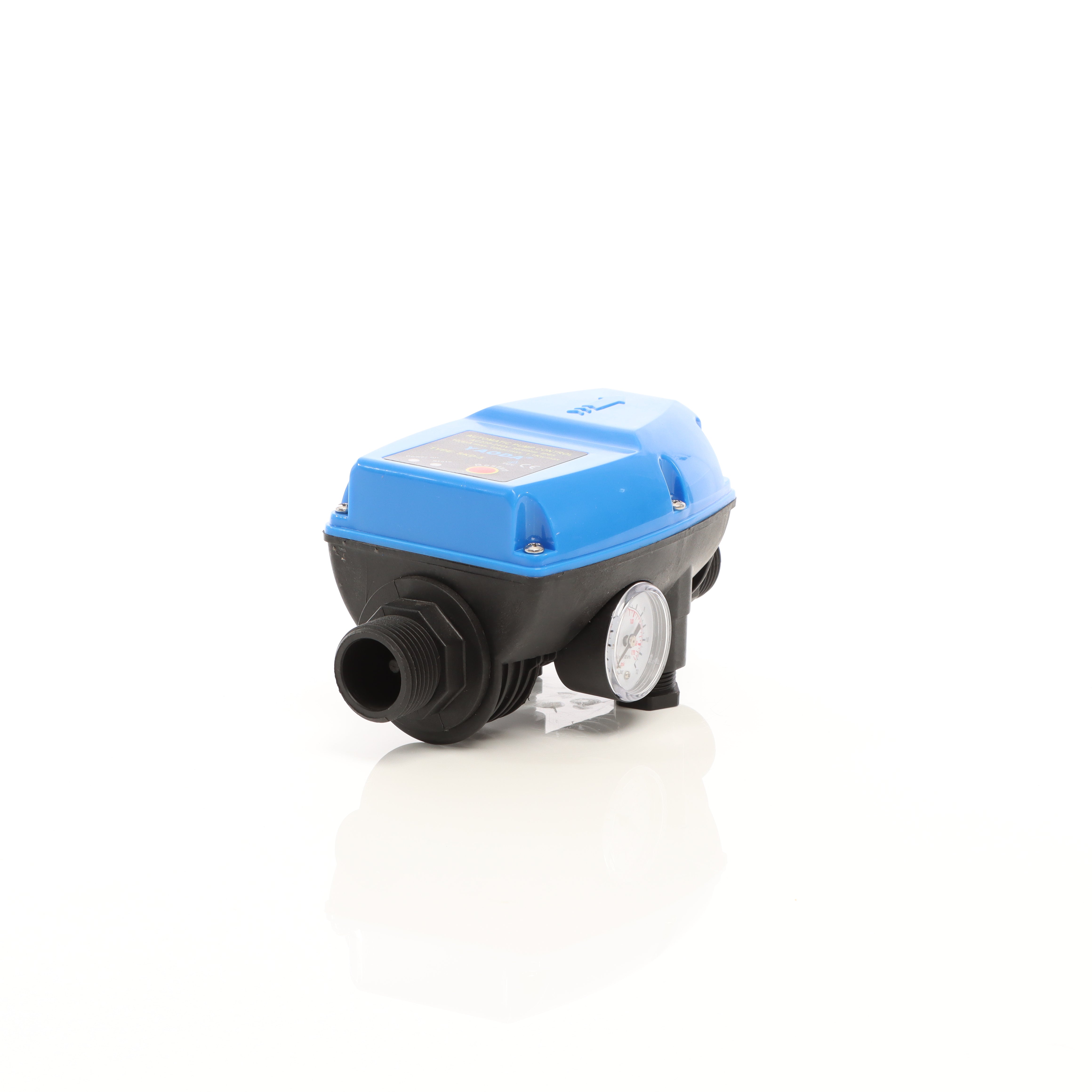

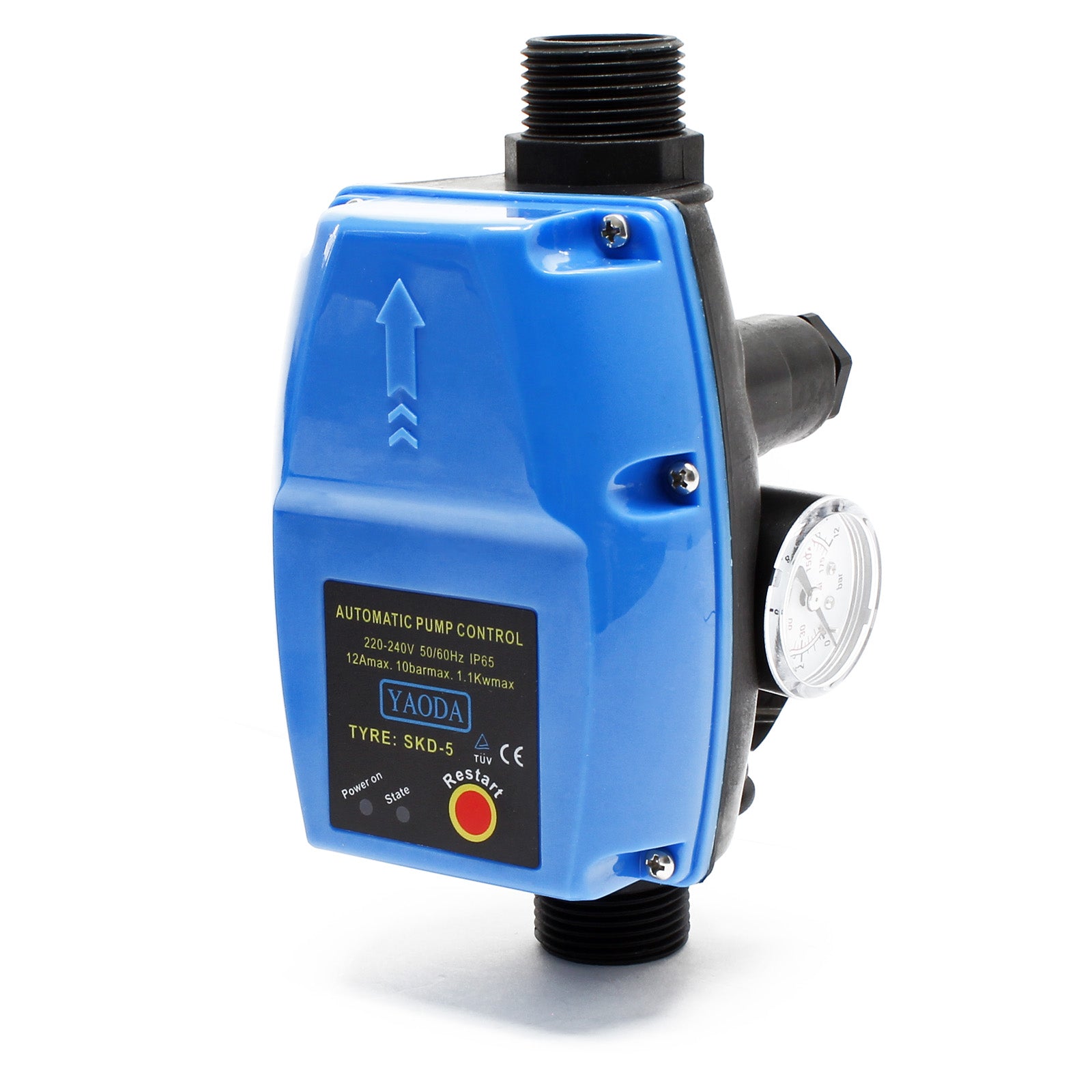

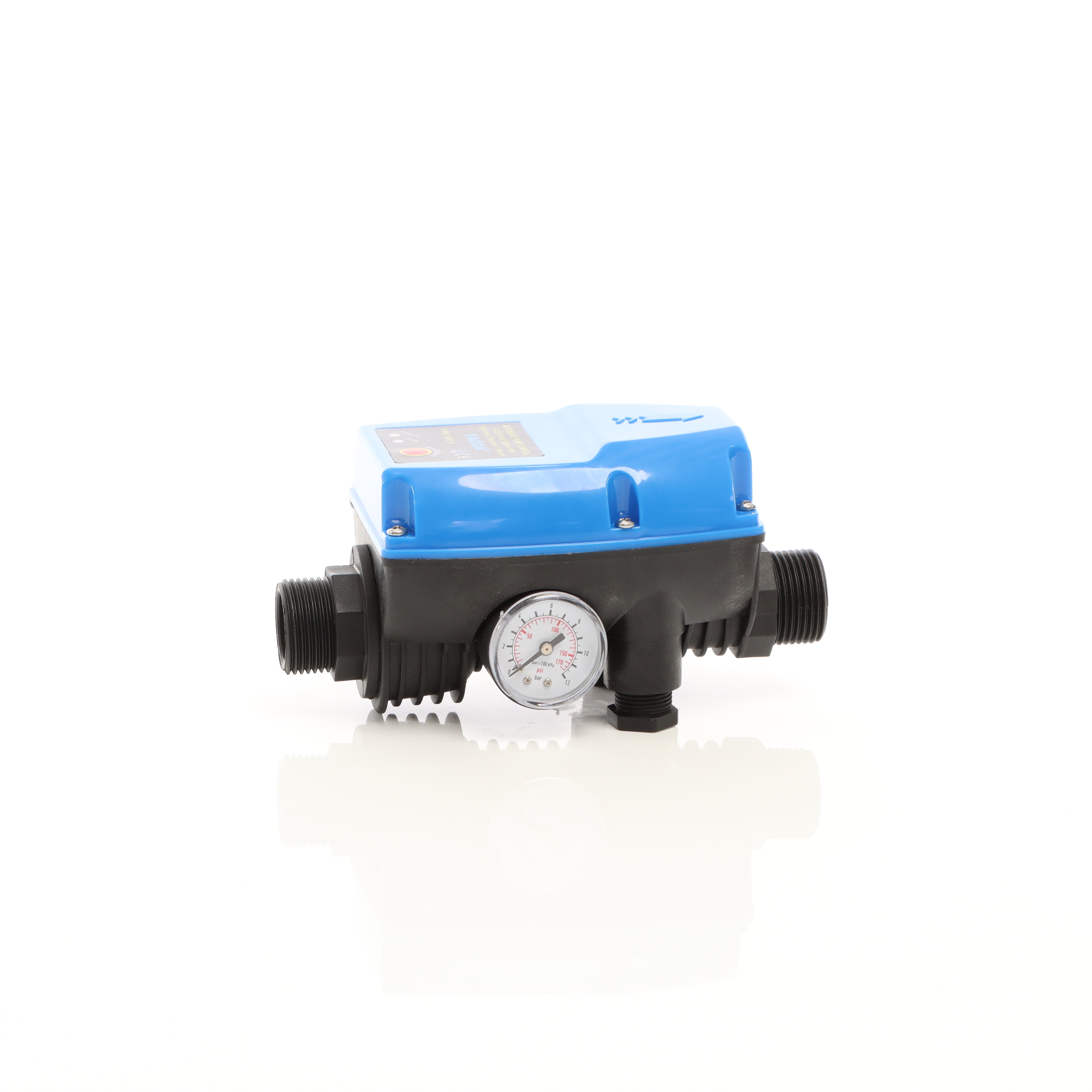

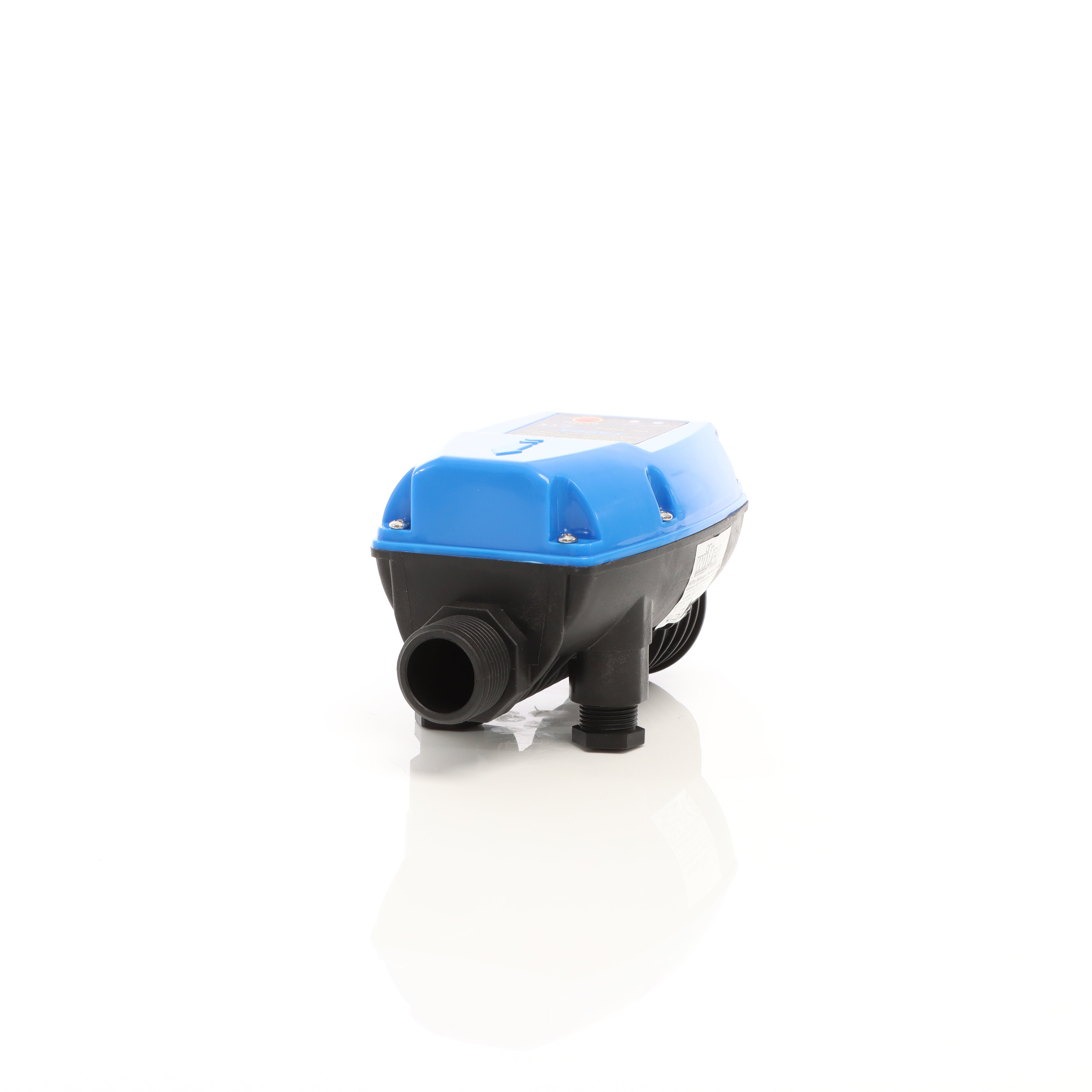

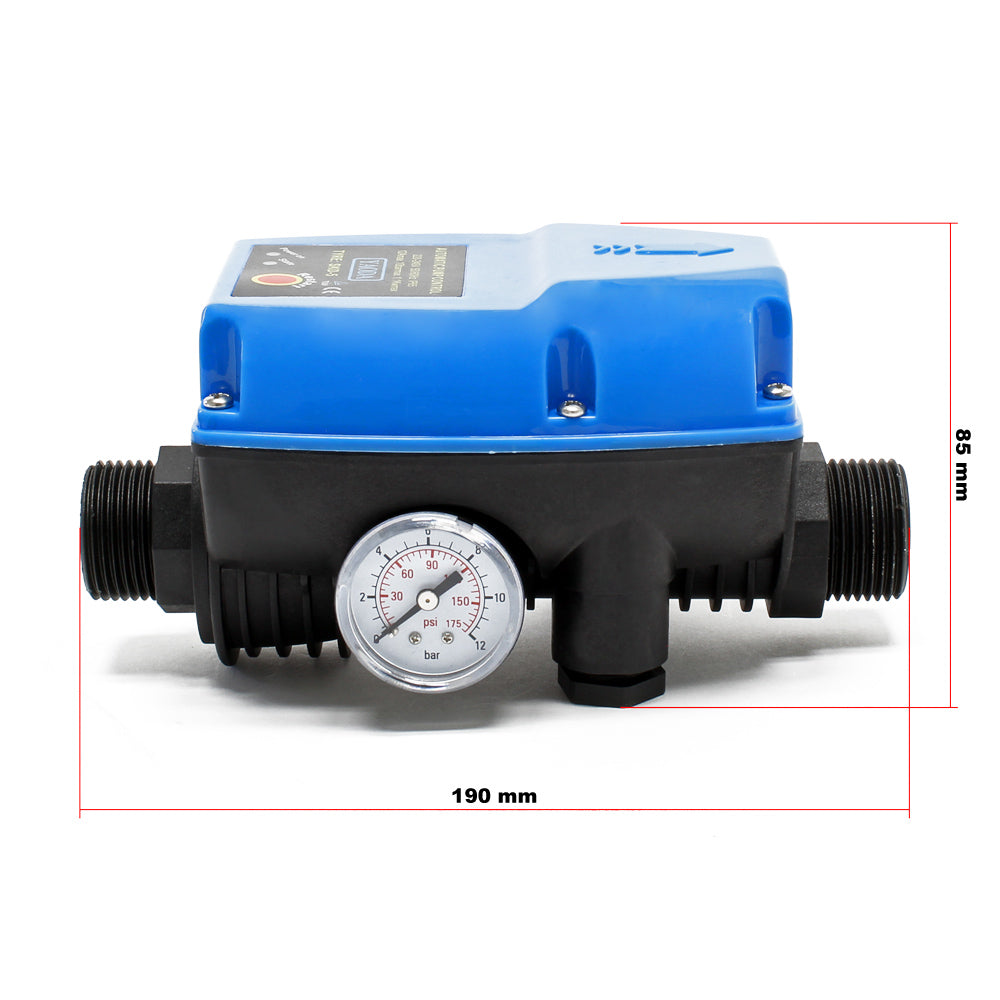

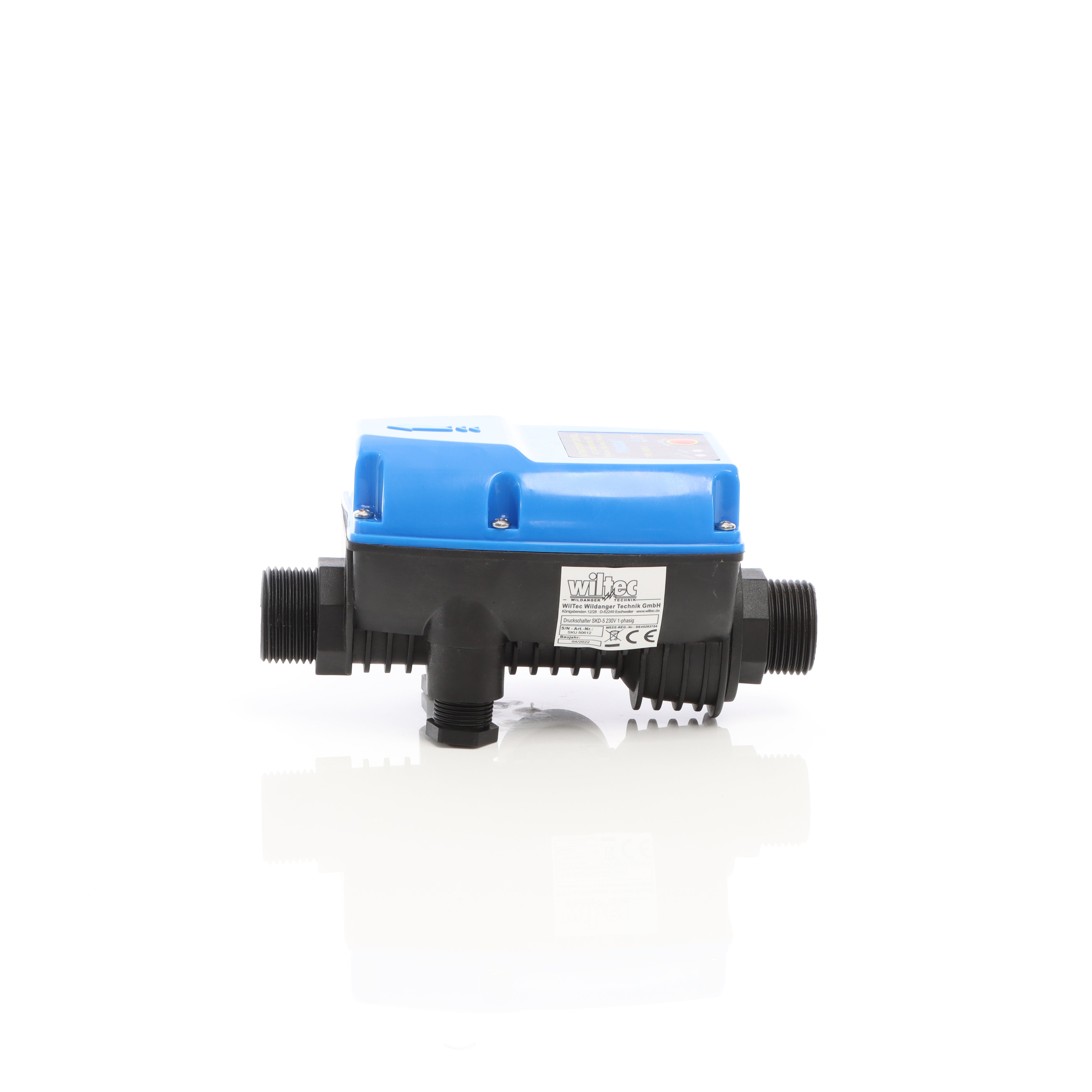

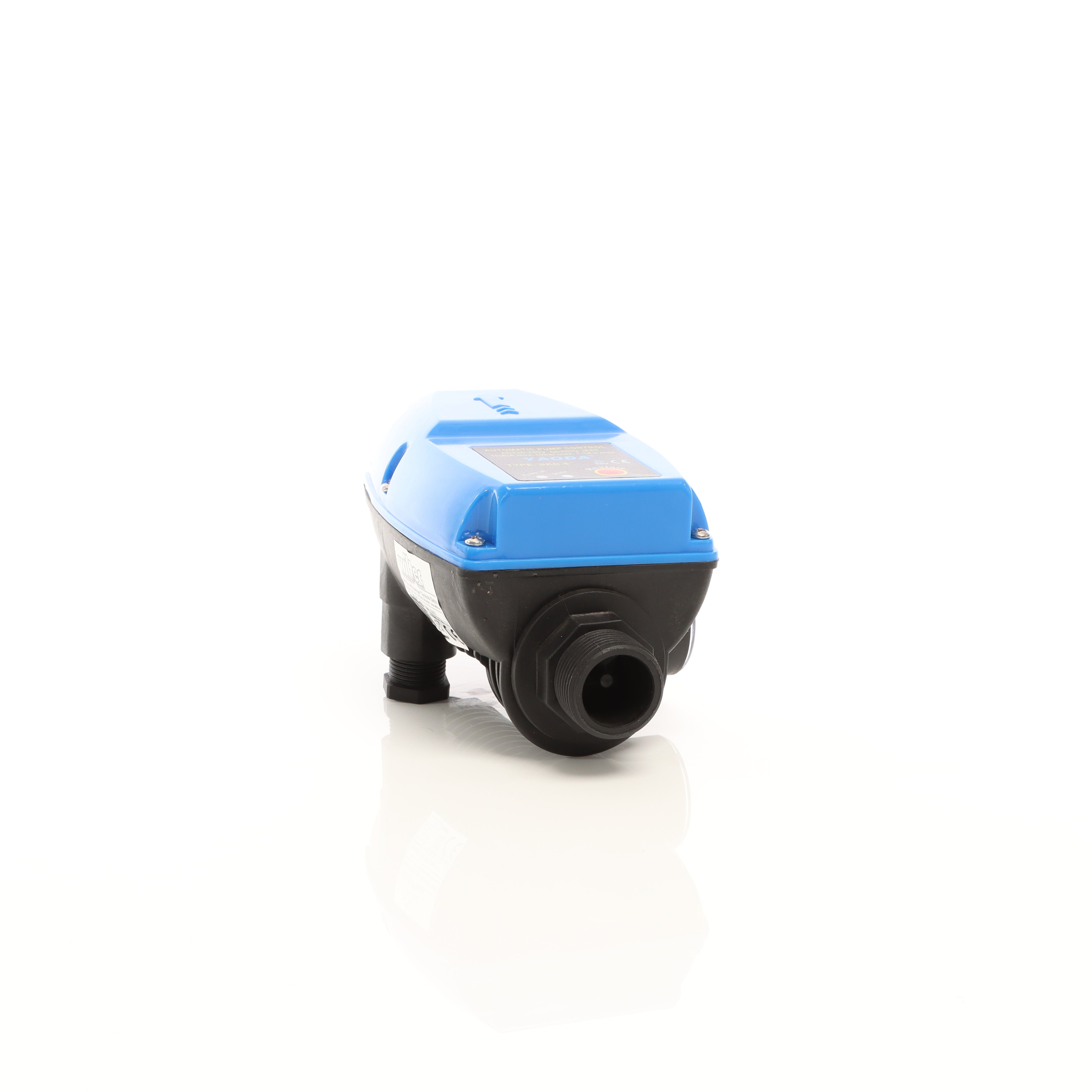

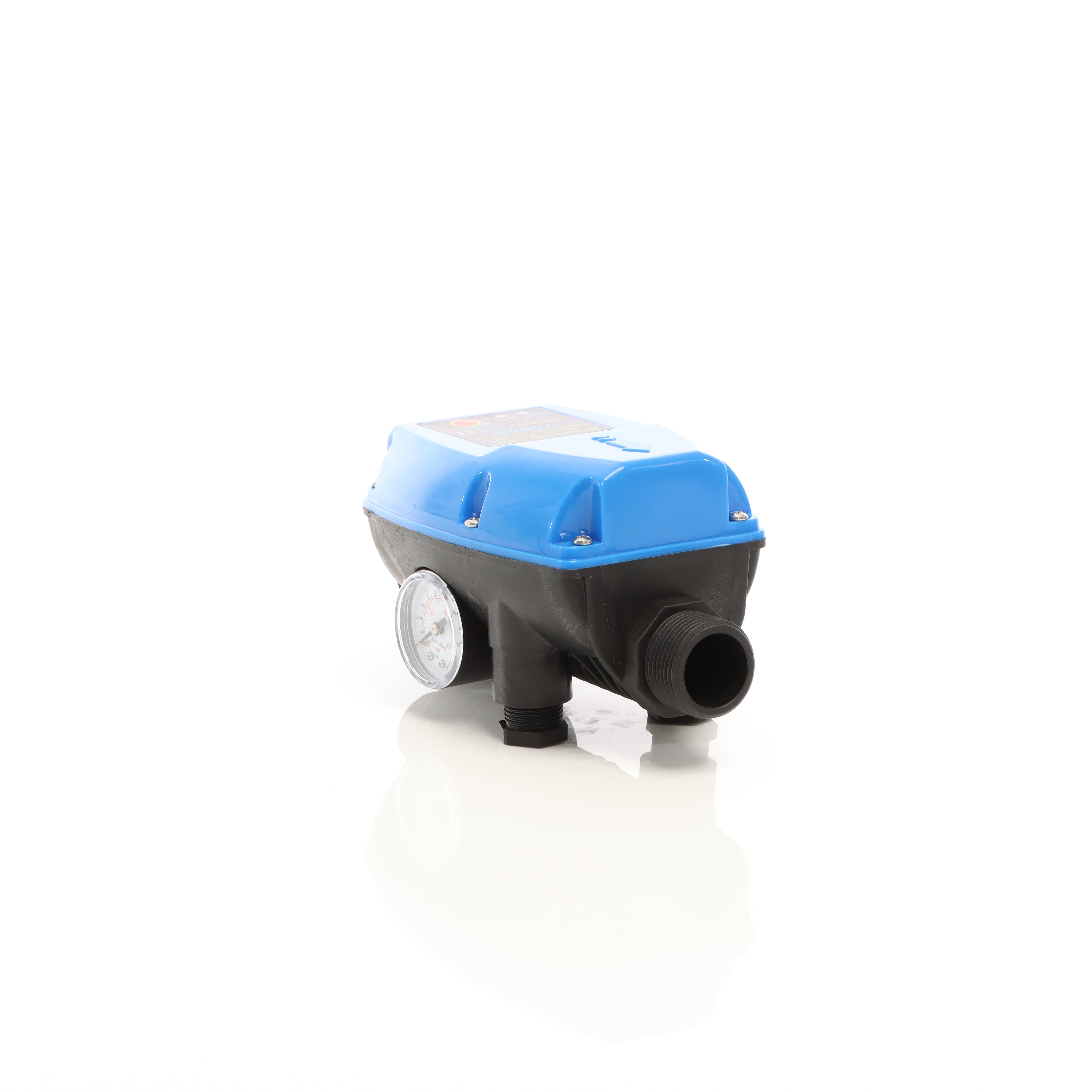

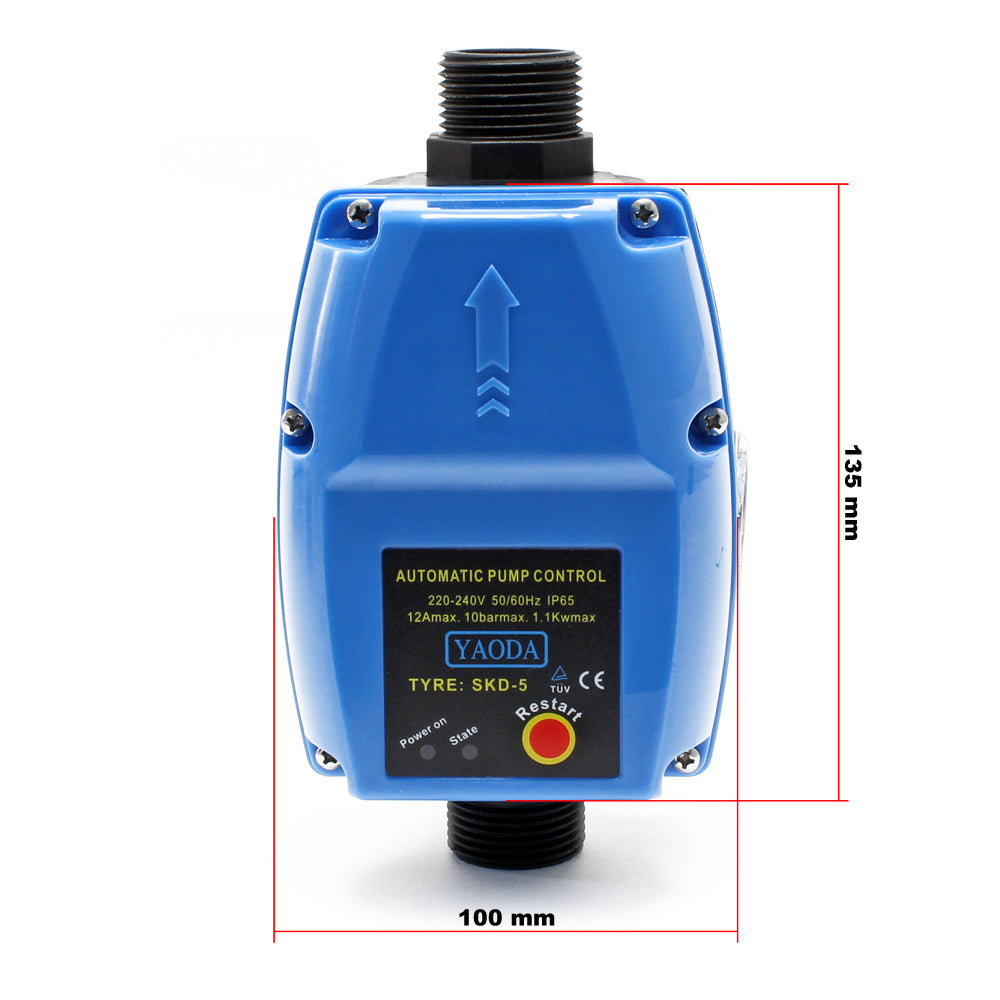

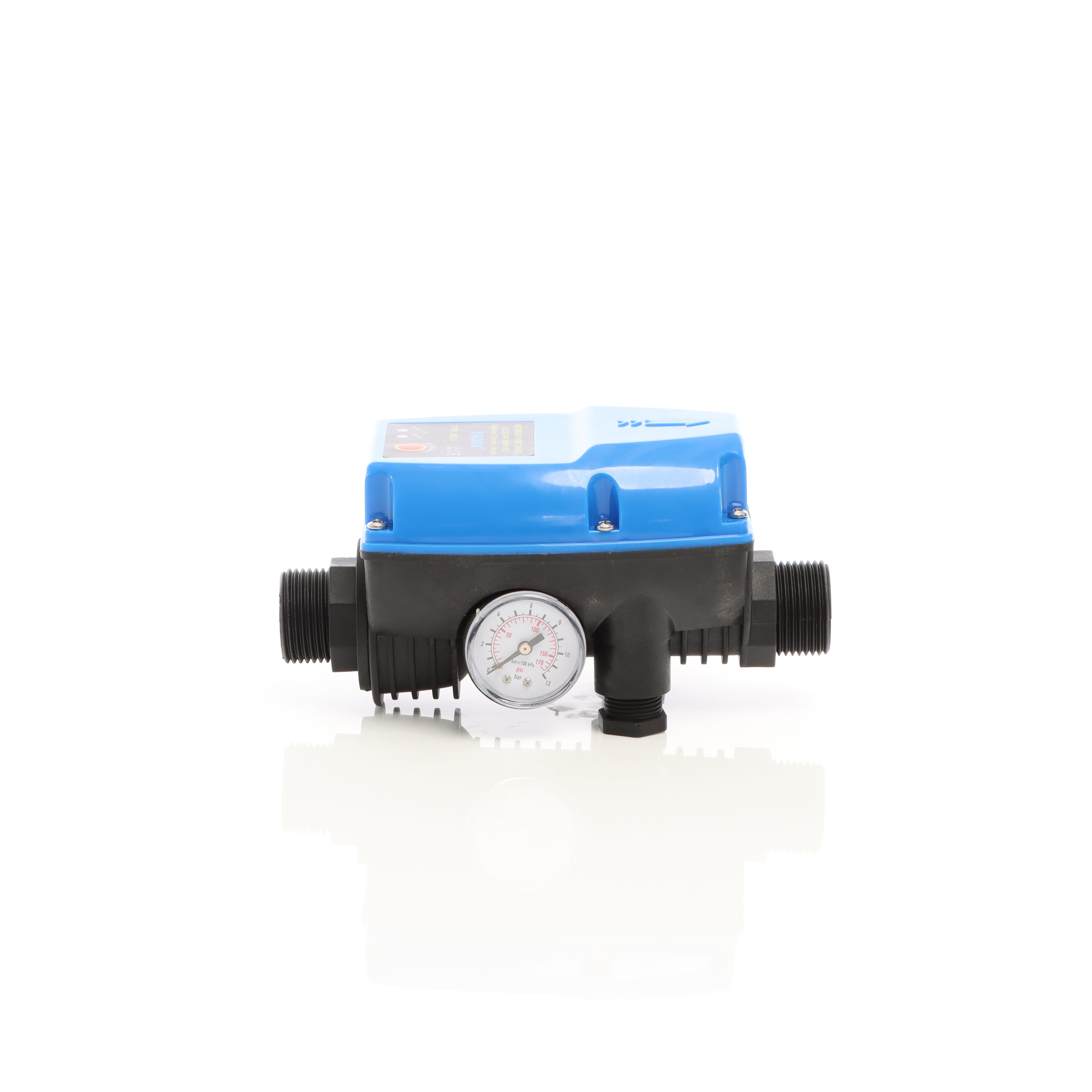

Pressostato SKD-5 230V monofase unità di controllo pompa funzionamento a secco, per autoclave

Con questo pressostato, si garantisce una pressione costante dell’acqua quando si utilizzano pompe per l’impianto idrico domestico, pompe da giardino e altri tipi di pompe per l’acqua. L’interruttore controlla la pressione dell’acqua e spegne la pompa non appena viene raggiunta la pressione definita. Se la pressione diminuisce, il pressostato provvede alla riaccensione della pompa.Grazie a questo sistema di controllo, si avvia e si arresta automaticamente la pompa in base all’apertura e alla chiusura di ogni punto acqua. Se dovesse mancare l’acqua, la pompa si arresta ed entra in funzione la protezione contro il funzionamento a secco.Il dispositivo di controllo è costituito da una parte idraulica e da una parte elettronica intercambiabile:La parte idraulica comprende:• una valvola di arresto• una valvola che si adatta alle variazioni di portata• un corpo in plastica stampata e rinforzata• una membrana e una molla che si adattano alle variazioni di pressione• una valvola di sicurezza per evitare perdite d’acqua in caso di danneggiamento della membranaLa parte elettronica comprende:• un alloggiamento a tenuta stagna in plastica ignifuga stampata • una scheda elettronica singola, testata e controllata, con piste conduttive rivestite di isolante• un relè con una capacità di commutazione di ca. 100.000 cicli in funzionamento ininterrotto con un carico massimo di 1,1 kW• un varistore contro i picchi di tensioneSe la pompa ha una potenza superiore a 1,1 kW, è necessario installare un contattore di potenza standard o un relè di potenza appropriato. Con un contattore di potenza di 380 V, è possibile controllare anche pompe trifase di 380/400 V. Anschlüsse: 32,89–33,25 mm (1 Zoll) AG Batteria necessaria: No Colore: blu, nero Corrente nominale max: 10 A Dimensioni: 100 x 100 x 188 mm Druck: max. Betriebsdruck 10 barStartdruck 1,5 bar Druckschalter / Pumpensteuerung: Für Pumpen bis 1,1 KW NennleistungManometer 1 - 12 bar / 1-170 psiStromstärke max. 10 A Filettatura di collegamento: 32.89 Millimeter Grado di protezione (IP): IP65 Pressione di esercizio: 1 Bar Pressione max (bar): 10 Bar Temperatura max: 60 °C Temperatura min: 0 °C Tensione di rete/frequenza (V~/Hz): 220–240 V / 50 Hz Tipo di prodotto: pressostato Download Manuale di istruzioni per Wiltec Pressostato SKD-5 230V monofase unità di controllo pompa funzionamento a secco, per autoclave Istruzioni di sicurezza Indicazioni generali Prima di mettere in funzione il prodotto, leggere e seguire le istruzioni per l'uso e le indicazioni di sicurezza. Questo apparecchio non è destinato all'uso da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e/o conoscenza, a meno che non siano sotto supervisione o non abbiano ricevuto istruzioni operative da una persona responsabile della loro sicurezza. Sorvegliare i bambini per assicurarsi che non giochino con il dispositivo. Uso previsto Utilizzare i pressostati solo per applicazioni approvate e per i campi di pressione specificati. Non adatti per sostanze aggressive o esplosive.Rispettare i limiti di pressione massima Non superare mai i limiti di pressione massima di esercizio specificati per evitare danni e pericoli.Per i sistemi ad alta pressione, installare un dispositivo di scarico della pressione adeguato.Pericolo di scosse elettriche Non sollevare, trasportare o fissare mai il dispositivo tramite il cavo di alimentazione. Assicurarsi che i collegamenti elettrici e i cavi siano sigillati a tenuta stagna per evitare cortocircuiti. In caso di danni al cavo o alla spina causati da fattori esterni, non riparare il cavo! Sostituirlo con uno nuovo. Non superare il carico massimo di corrente e tensione ammesso dal pressostato. Produttore WilTec Wildanger Technik GmbH Wilhelm-Lexis-Str. 8 52249 Eschweiler DE service@wiltec.info
