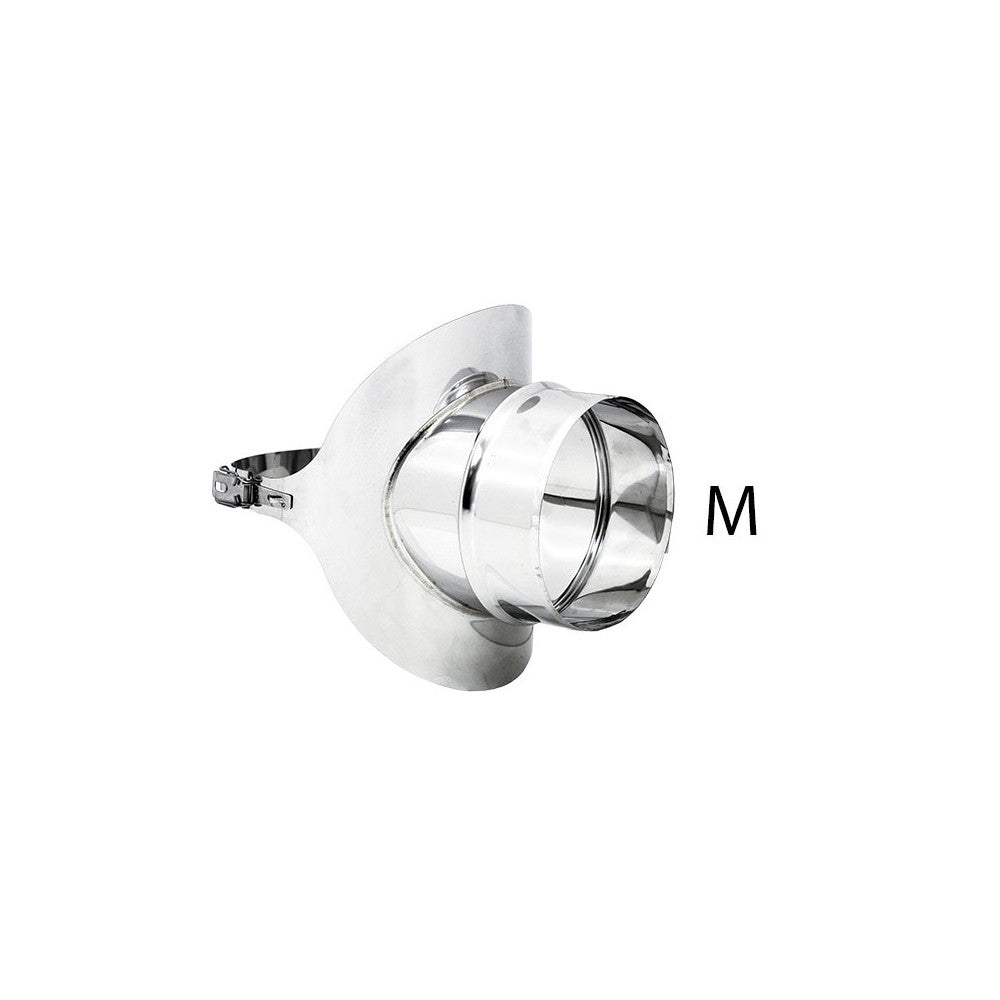

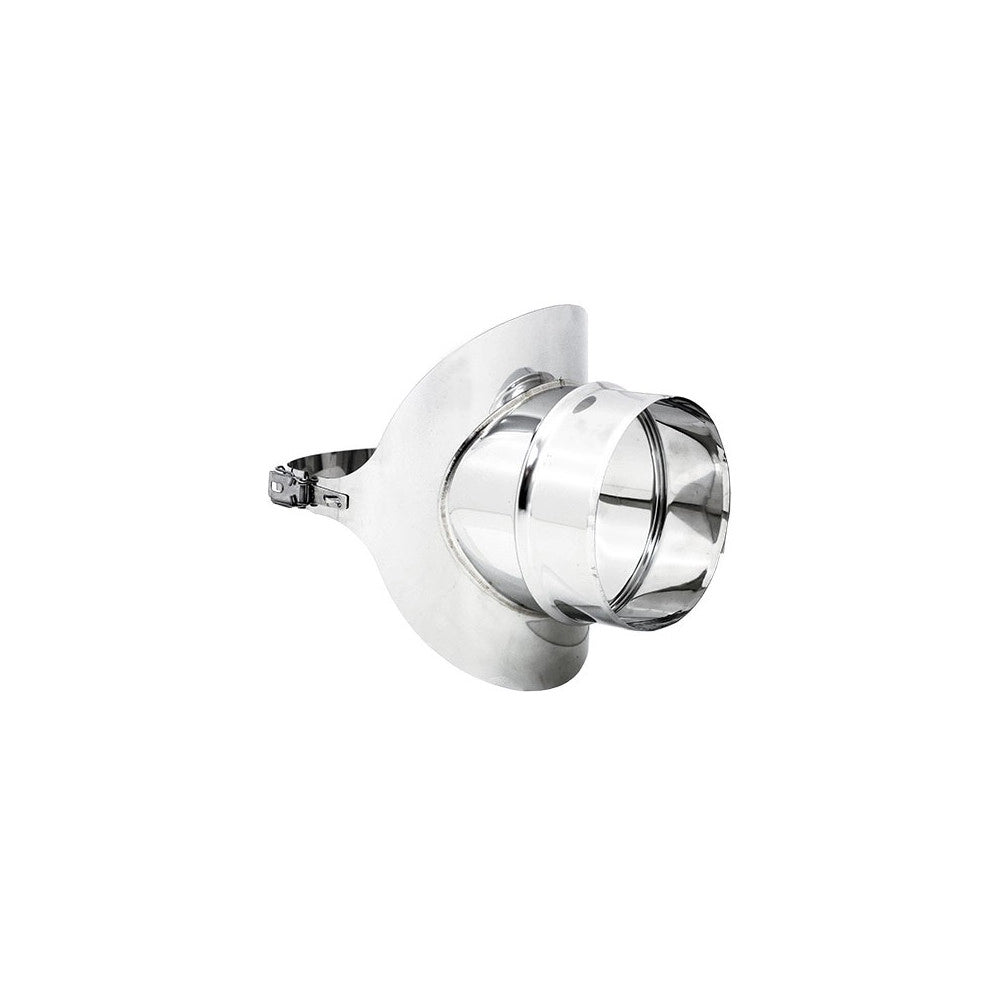

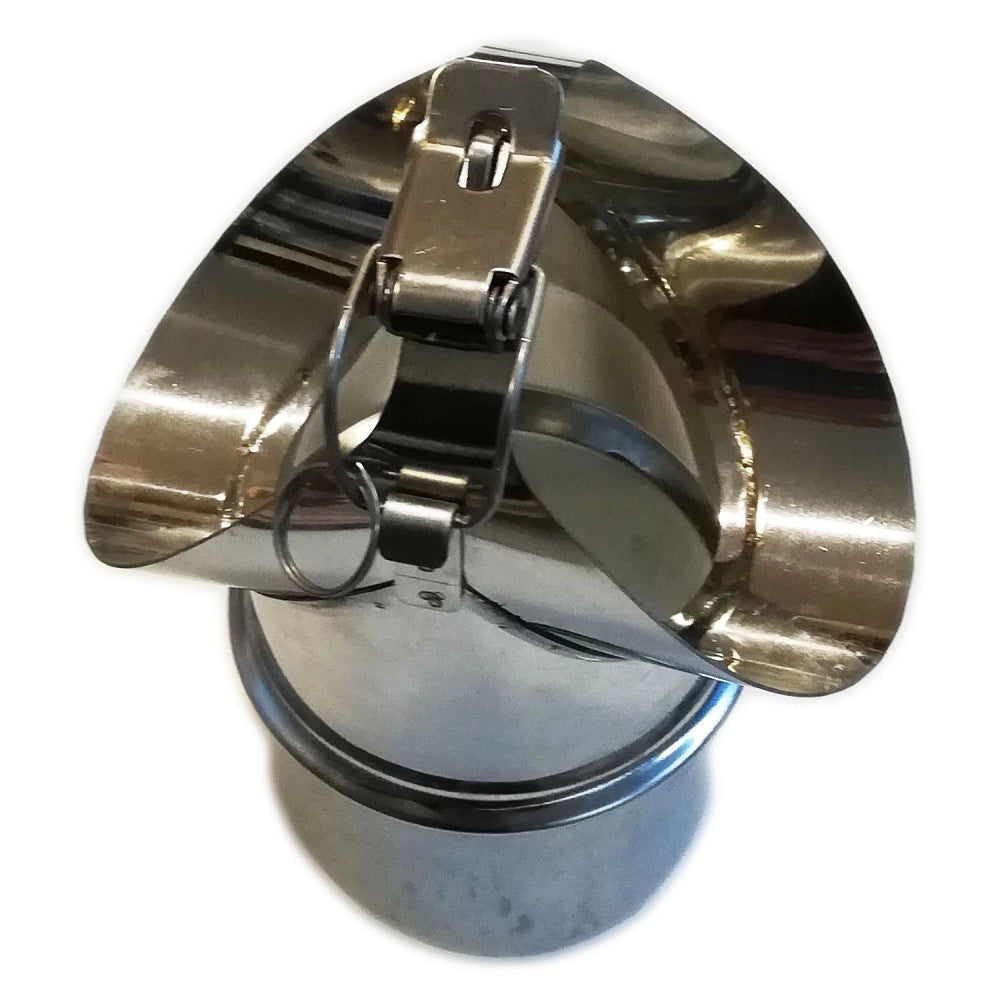

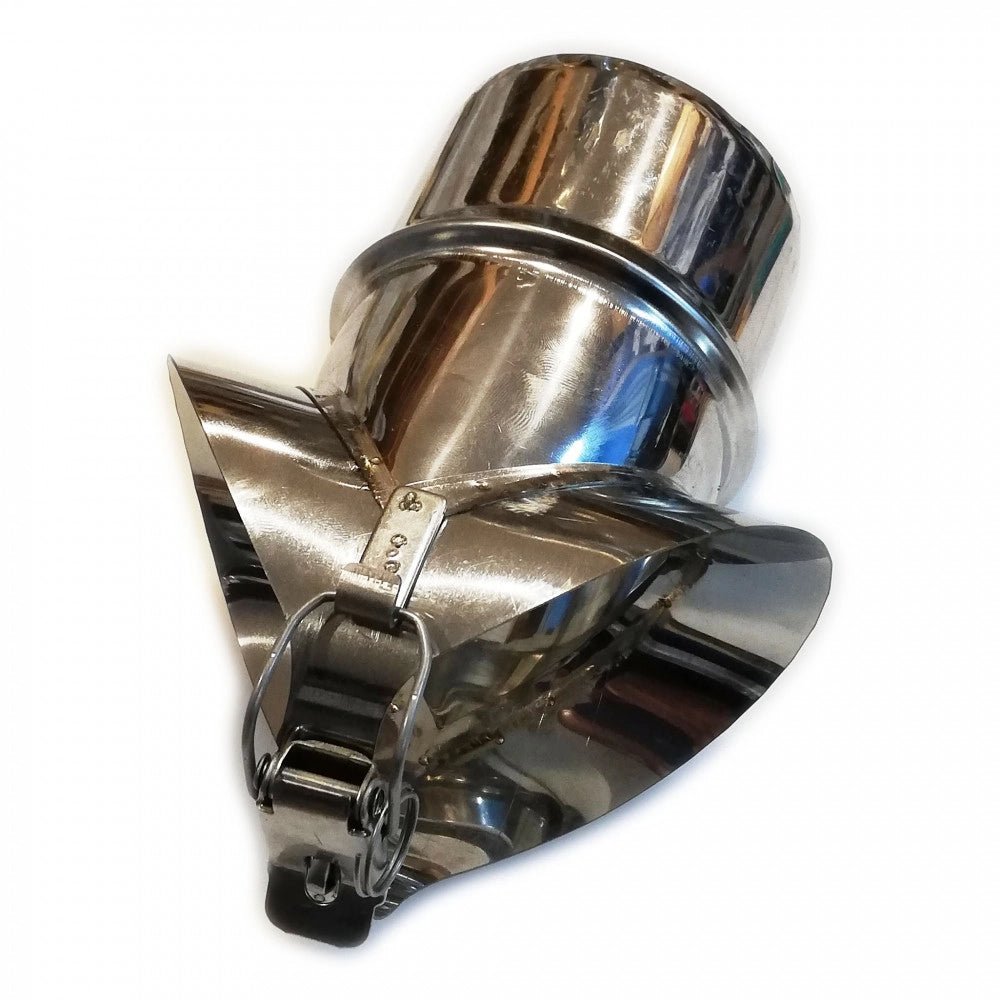

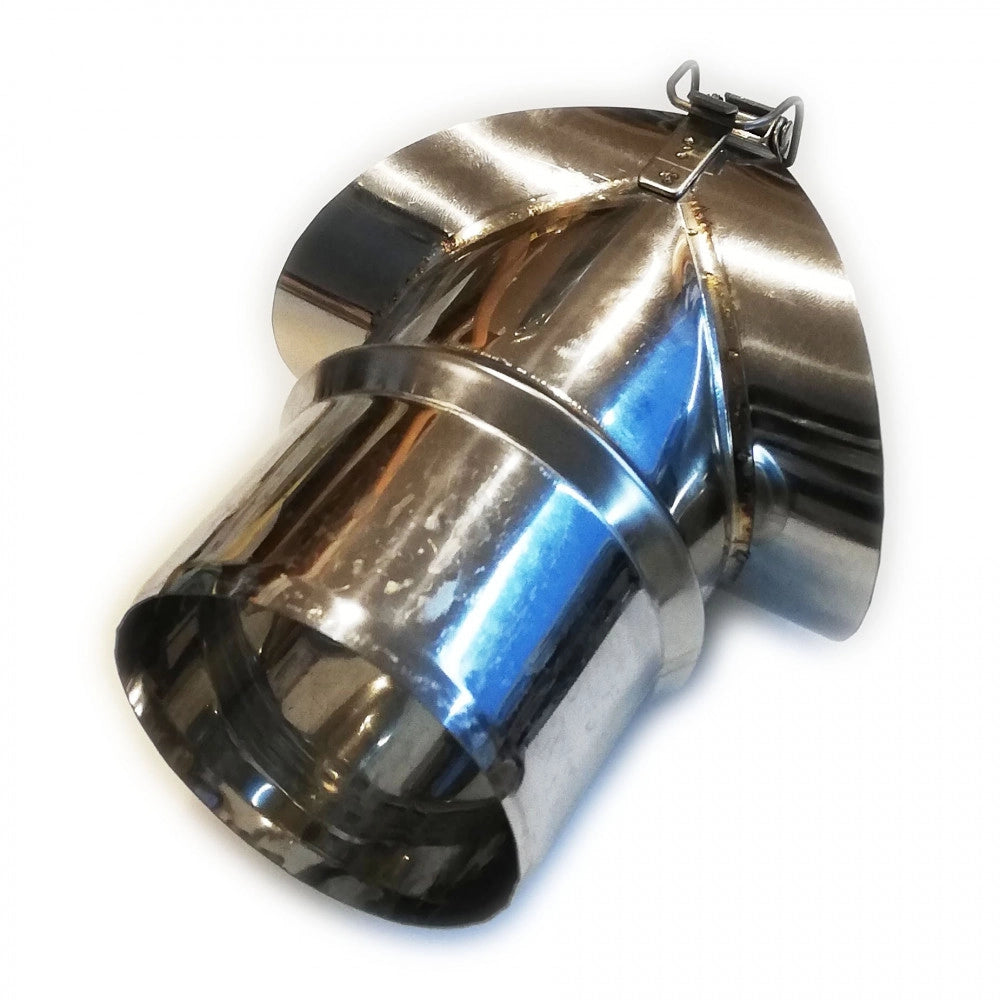

Il Raccordo a Sella INOX è un componente fondamentale che si utilizza per realizzare un raccordo a T 90°

in una canna fumaria esistente

Trova utilità in tutti i casi in cui si presenta la necessità di raccordare ad un sistema camino esistente una condotta o canale da fumo, ad esempio in caso di ristrutturazioni o di risanamenti di sistemi per i quali non è possibile effettuare interventi di nuovo impianto

Il raccordo a sella è realizzato con bicchiere maschio

Per il montaggio, dopo avere adeguatamente forato o fresato il condotto principale, occorre posizionare l'innesto in corrispondenza del foro, e grazie al sistema a gancio si ottiene un rapido serraggio

Materiali Utilizzati: Acciaio INOX 304 BA (EN 1.4307 - L030)

Spessori: mm 0.5 sia per la tipologia 304 AISI (EN 1.4307)

Bicchieratura: realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2

Saldatura: punzonatura del codino al semicorpo

Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti fascetta di bloccaggio,

per garantire serraggio e continuità del sistema

Smaltimento dei prodotti derivanti da processi di combustione (Fumi) di gas metano, gasolio, legna e da ventilazione (Aria)

Funzionamento: a secco (D) o umido (W)

Pressioni: Positive per P1 = 200 Pa Negative per N1 = 40 Pa

Temperatura di Esercizio: Max 200°C con guarnizione siliconica e P1 200 Pa Max 600°C senza guarnizione siliconica e N1 40 Pa

Guarnizione siliconica non inclusa
