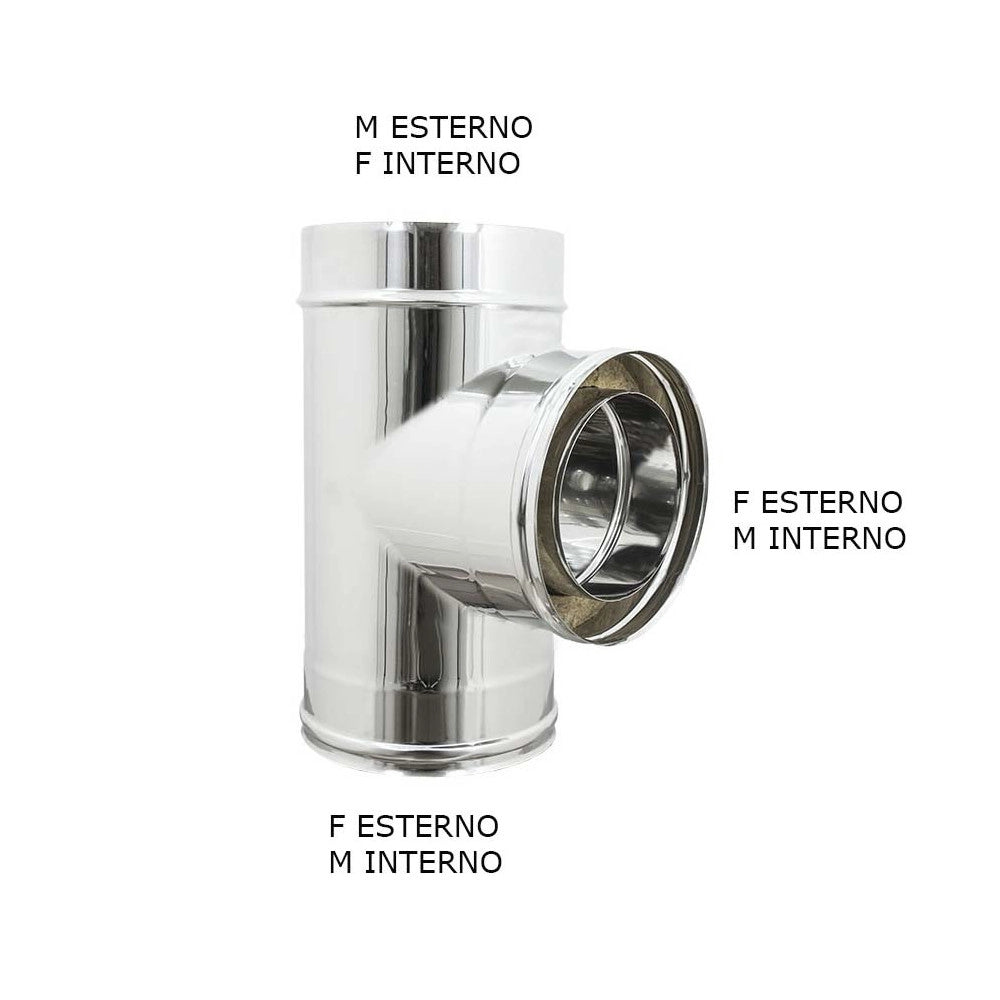

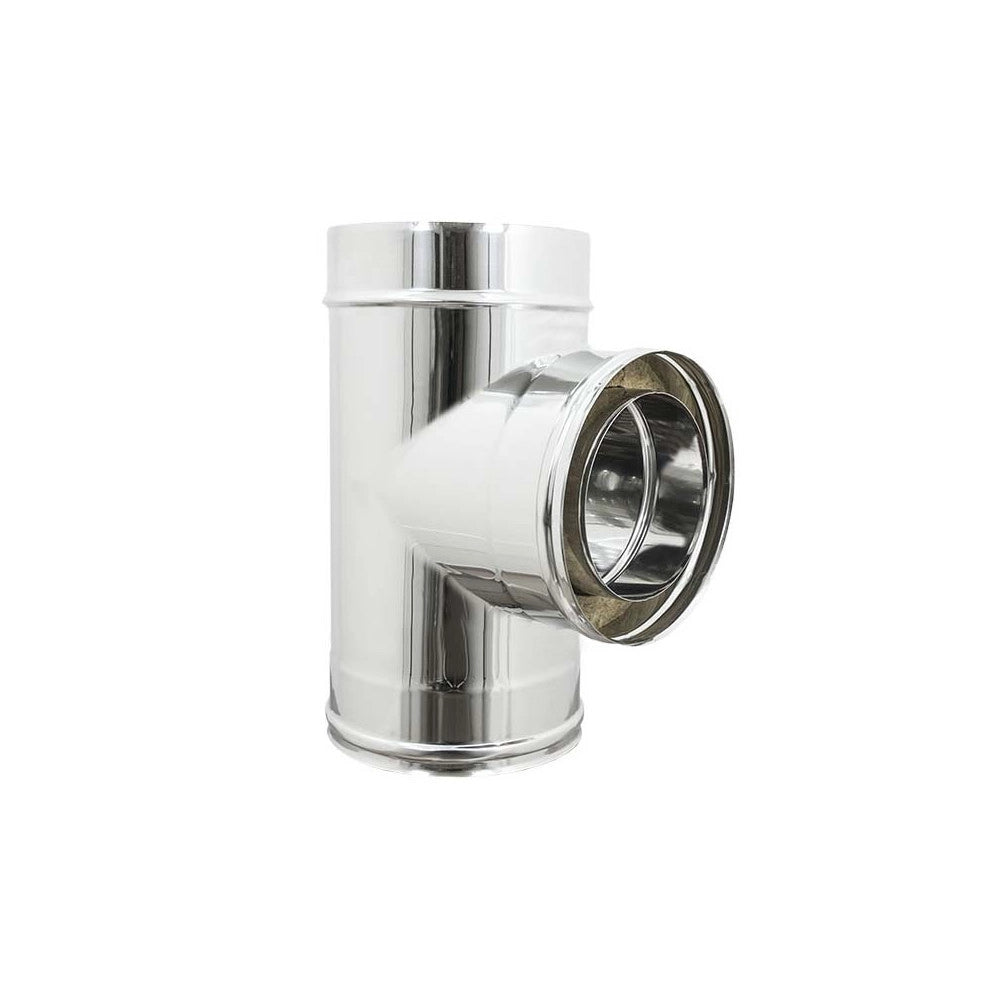

La T 90° a parete doppia, rappresenta il componente fondamentale per raccordare tratti orizzontali con la verticale di un Sistema Camino secondo la UNI EN 1856-1,

o di un Canale da Fumo

Parete Interna: Acciaio INOX 316 BA (EN 1.4404 - L050) spessore mm 0.5

Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 - L030) spessore mm 0.5

Coibentazione: Coppelle in lana di roccia, spessore mm 25 densità 90 kg/mc

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale

Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2

Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti fascetta di bloccaggio, per garantire serraggio e continuità del sistema

Convoglio e smaltimento dei prodotti derivanti da processi combustivi di caldaie alimentate a gas metano, al servizio di Sistemi Camino conformità UNI EN 1856-1

convoglio e smaltimento Fumi, generati da processi combustivi di apparati alimentati a gasolio, legna o policombustibile, al servizio di Canali da Fumo

ventilazione in sistemi di ripresa e mandata Aria, al servizio di Condotte di Areazione.

Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:

Funzionamento:

- a secco (D)

- a umido (W)

Pressioni:

- Positive (P1 = 200 Pa)

- Negative (N1 = 40 Pa).

Temperature di Esercizio:

- ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa

- ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa
