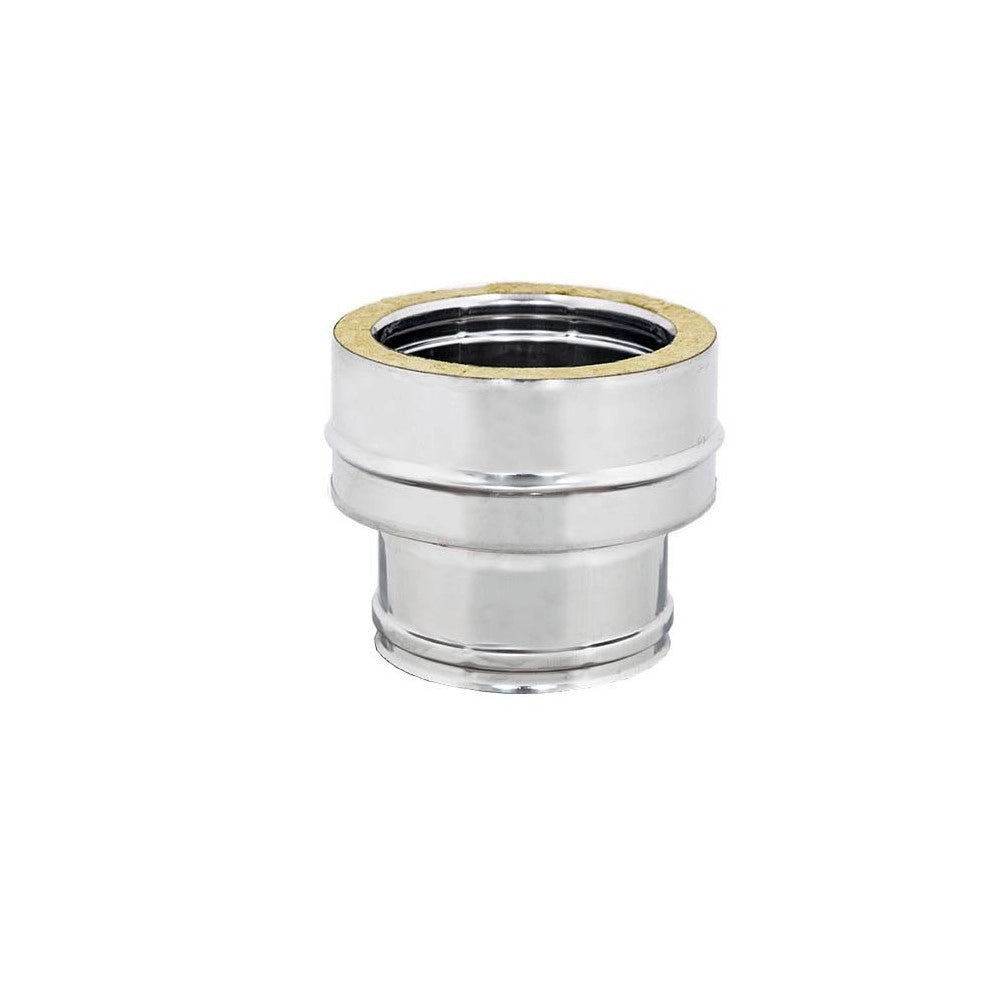

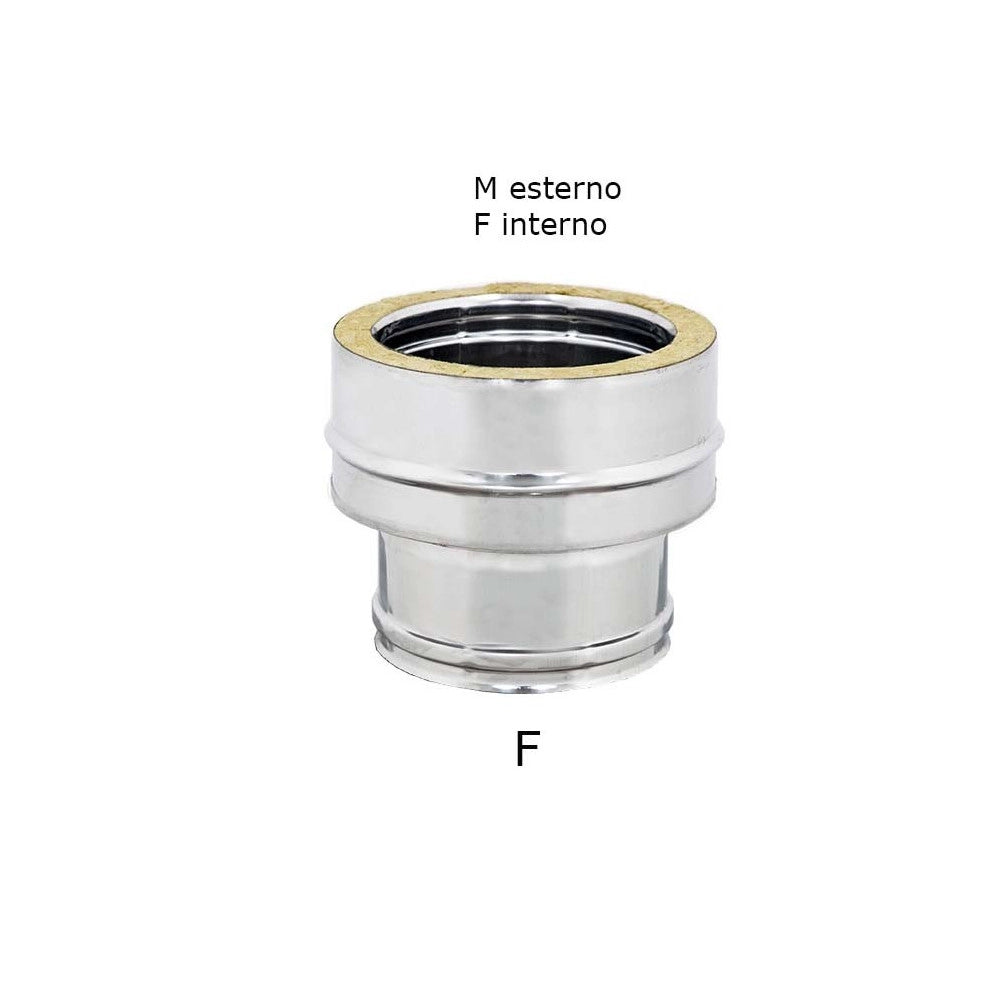

Il Raccordo Caldaia è un elemento di passaggio: da un innesto a parete singola consente il passaggio diretto alla parete doppia di un Sistema Camino secondo

la UNI EN 1856-1, o di un Canale da Fumo

Parete Interna: Acciaio INOX 316 BA (EN 1.4404 - L050) spessore mm 0.5

Parete Esterna: Acciaio INOX 304 BA (EN 1.4307 - L030) spessore mm 0.5

Coibentazione: Coppelle in lana di roccia, spessone mm 25 densità 90 kg/mc

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale

Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono innesti calibrati a tolleranza +/- mm 2

Accessori (non inclusi):

guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti fascetta di bloccaggio, per garantire serraggio e continuità del sistema

Elemento di raccordo per un innesto a parete singola, consente il passaggio diretto alla parete doppia per il convoglio e lo smaltimento dei prodotti derivanti da processi

combustivi di caldaie alimentate a gas metano, al servizio di Sistemi Camino conformità UNI EN 1856-1 convoglio e smaltimento Fumi, generati da processi combustivi di

apparati alimentati a gasolio, legna o policombustibile, al servizio di Canali da Fumo

Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:

Funzionamento:

- a secco (D)

- a umido (W)

Pressioni:

- Positive (P1 = 200 Pa)

- Negative (N1 = 40 Pa)

Temperature di Esercizio:

- ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa

- ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa
