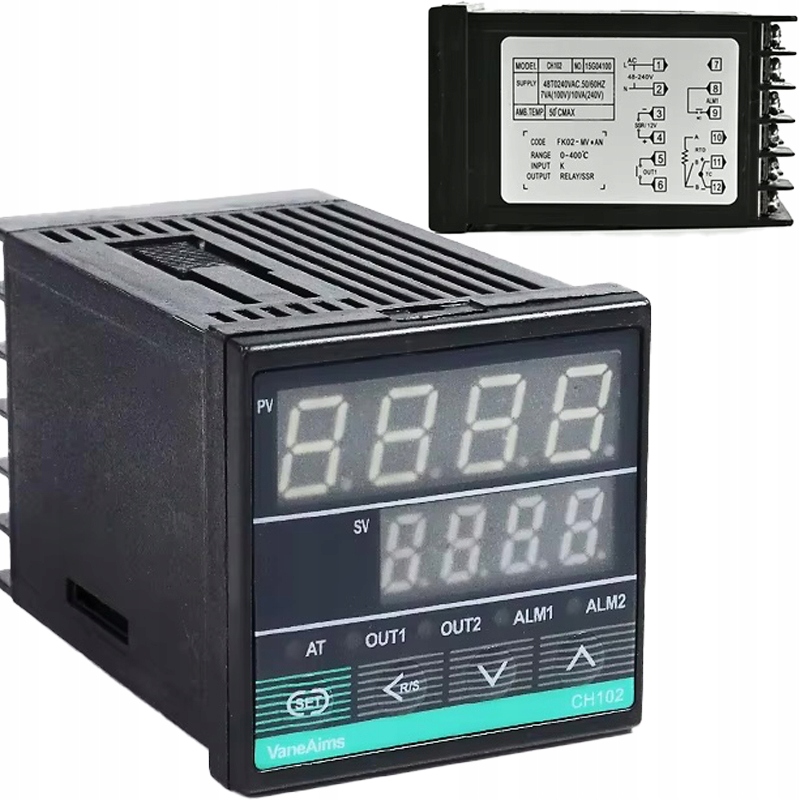

CH102FK02-MV*AN – Regolatore di temperatura PID | 48x48 mm | SSR 12 V CC + relè 10 A | -199,9~1800 °C | PT100, K, J, R, S | Auto-tuning | LED |

✅ Ampio intervallo di temperatura: supporta da -199,9 a 1800 °C a seconda della sonda collegata.

✅ Compatibilità con numerose sonde: termocoppie K, J, R, S, B, E, T e RTD PT100 e Cu50.

✅ Due uscite di controllo indipendenti: relè 10 A/2300 W + uscita SSR 12 V CC – flessibilità nel controllo di resistenze e SSR.

✅ Allarme di temperatura: uscita AL1 (NO) con segnalazione LED – reazione rapida al superamento del valore impostato.

✅ Struttura compatta: profondità di soli 70 mm – ideale per armadi e involucri poco profondi.

✅ Display a LED: doppio schermo – PV (rosso), SV (verde) – garantisce una lettura rapida e chiara.

✅ Facile configurazione: menu in stile REX C100 – semplice modifica delle impostazioni quali intervallo di temperatura, tipo di sonda, PID/ON-OFF.

✅ Montaggio semplice: foro di montaggio 45x45 mm, fissaggio con clip dal retro – installazione senza problemi.

✅ Autoregolazione PID: funzione AT – adattamento automatico dei parametri alle condizioni di funzionamento.

✳️ Specifiche:

✔️ Modello: CH102FK02-MV*AN

✔️ Alimentazione: 110–240 V CA, 50/60 Hz

✔️ Uscita SSR: 12 V CC / 21 mA (comando relè SSR)

✔️ Uscita relè: 10 A / 230 V (resistiva)

✔️ Uscita di allarme AL1: 230 V CA / 3 A (NO)

✔️ Precisione di misura: ±0,5% o ±3 °C

✔️ Frequenza di campionamento: 0,5 s

✔️ Intervallo di temperatura: da -199,9 a 1800 °C

✔️ Sensori supportati: K, J, R, S, B, E, T, PT100, Cu50

✔️ Modalità di funzionamento: Riscaldamento / Raffreddamento

✔️ Autotuning PID: Sì (funzione AT)

✔️ Isteresi, proporzionalità, tempo di integrazione, tempo di derivazione – configurabili

✔️ Display: 2 LED (PV e SV)

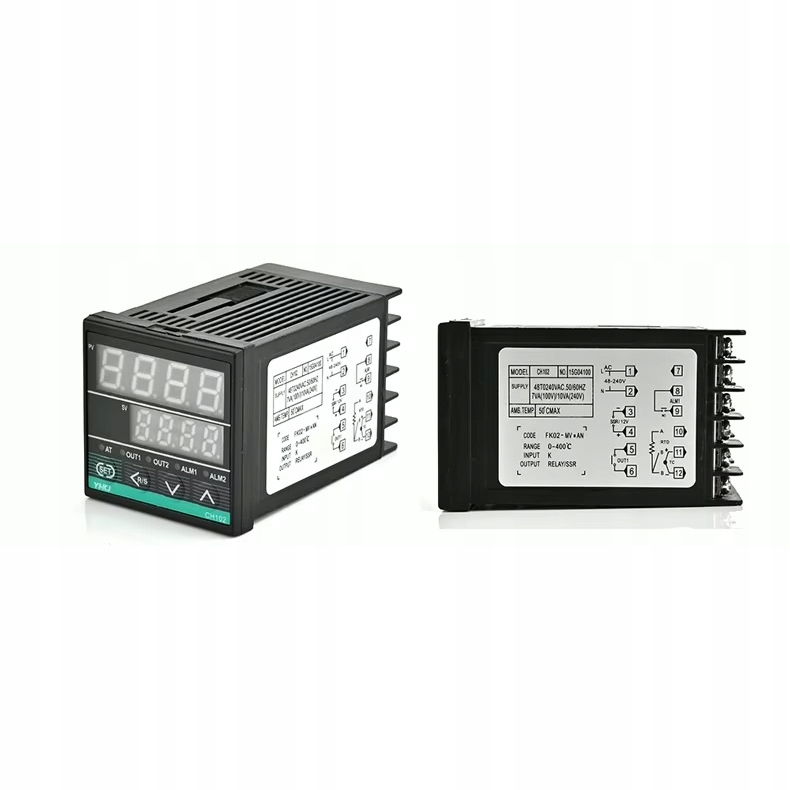

✔️ Dimensioni dell’alloggiamento: 48 x 48 x 70 mm

✔️ Dimensioni del foro di montaggio: 45 x 45 mm

✔️ Temperatura di esercizio: 0–50 °C

✔️ Umidità: 0–90% UR (senza condensa)

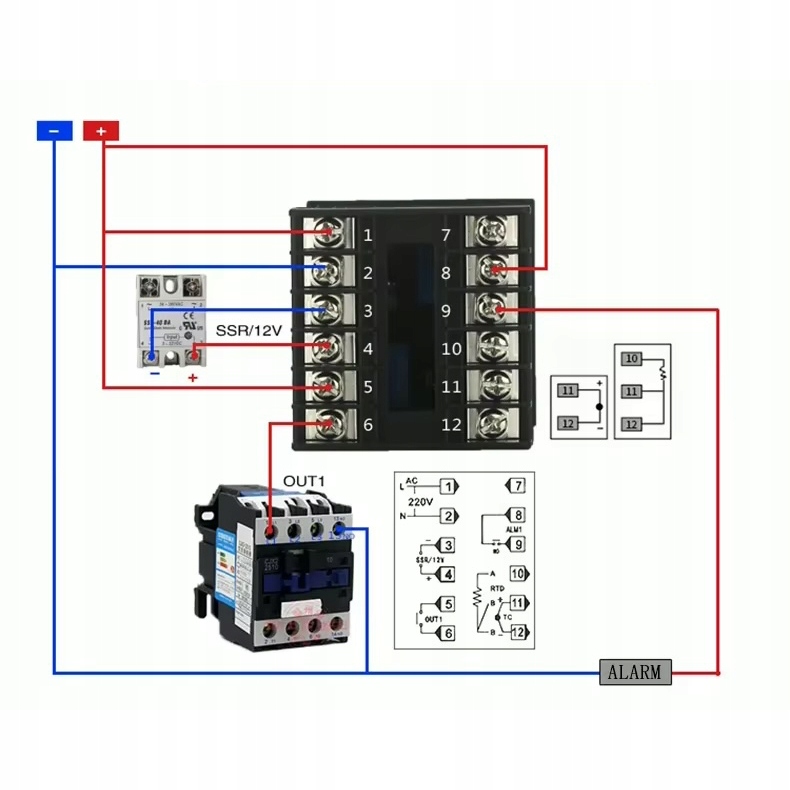

✨ Istruzioni per il collegamento del regolatore di temperatura CH102FK02-MV*AN (secondo lo schema):

✅ Alimentazione del regolatore (110–240 V CA):

➡️ Pin 1 – L (fase)

➡️ Pin 2 – N (conduttore neutro)

✅ Uscita di comando SSR (12 V CC):

➡️ Pin 3 (-) – Meno dell’alimentazione del relè SSR

➡️ Pin 4 (+) – Polo positivo dell’alimentazione del relè SSR

➡️ Collegamento all’ingresso di comando del relè SSR (ad es. FOTEK SSR 12 V CC)

✅ Uscita relè OUT1 – 10 A (per contattore, resistenza o altro carico):

➡️ Pin 5 – uscita di fase dal relè

➡️ Pin 6 – neutro/massa – collegato al contattore o al carico

✅ Uscita di allarme ALM1 – 230 V / 3 A (normalmente aperta):

➡️ Pin 8 e 9 – collegati al dispositivo di allarme (ad es. spia luminosa, cicalino)

➡️ Si attiva al superamento della temperatura di setpoint (SV)

✅ Collegamento del sensore di temperatura di tipo K (termocoppia):

➡️ Pin 11 (+) – filo rosso della termocoppia

➡️ Pin 12 (-) – filo blu della termocoppia

✅ Collegamento del sensore di temperatura di tipo PT100 (RTD – 2 fili):

➡️ Pin 10 (A) – filo 1

➡️ Pin 12 (B) – filo 2

➡️ Nota: nel caso del PT100 è necessario realizzare un ponticello tra i pin 11 e 12

❇️ Montaggio:

Praticare un foro di montaggio di 45 x 45 mm

Inserire il regolatore dalla parte anteriore

Dal retro, applicare e premere le clip di montaggio – fatto!

️ Note di montaggio:

Se si utilizza un relè SSR, è necessario impiegare un SSR DC-AC (ad es. 10 A, 25 A, 40 A – a seconda della potenza del carico)

Le uscite SSR (pin 3 e 4) servono per il controllo diretto dell’SSR con tensione a 12 V CC

L’uscita a relè (pin 5 e 6) supporta carichi fino a 2300 W (max. 10 A)

L’alimentazione dell’allarme (ALM1) richiede una propria fonte di tensione (ad es. dalla stessa rete a 230 V)

⚠️ IMPORTANTE:

✔️ Assicurati che il sensore sia correttamente abbinato al tipo di ingresso (TC/PT100)

✔️ Per temperature >400 °C o in caso di cambio del tipo di sonda, modificare le impostazioni di fabbrica di SL1 e SLH

✔️ Installazione conforme alle norme di sicurezza – rispettare le distanze di isolamento
