Fotocellula da PARETE

CON CATARIFRANGENTE

Universali

Professionale

Mod. RP25 REFLEX

CLICCA SUI LINKS PER I MANUALI DI ISTRUZIONI:

MANUALE DI INSTALLAZIONE ELETTRONICA

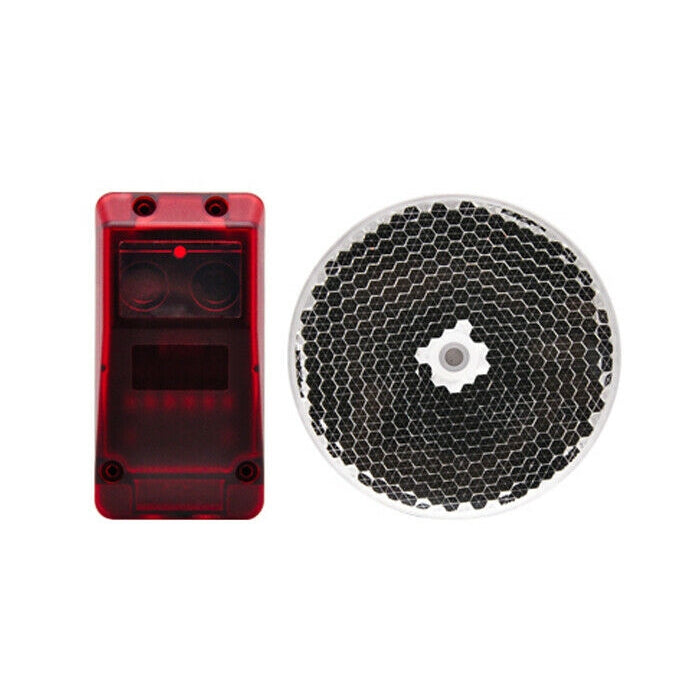

Fotocellula a luce polarizzata

La fotocellula a riflessione polarizzata REFLEX è di semplice e veloce installazione

in quanto ne richiede il cablaggio solo da un lato.

Sul lato opposto viene fissato il catadiottro alla stessa altezza della fotocellula.

L'allineamento tra catadiottro e fotocellula è facilitato da led di posizionamento (vedi dettaglio disegno "regolazioni")

e il catadiottro varia nella forma a seconda della portata che può arrivare fino a 12 metri nella versione rotonda,

e fino a 15 metri nella sua versione quadrata OPTIONAL.

DATI TECNICI:

- Voltaggio: 10..36 Vdc / 24 Vac 25%

- Operazioni: < 100 ms in accensione

- Consumi: max 30mA/24V

- Tipologia luci: 680nm

- Apertura cono: approx. 1,50 angolo totale

- Ritardo: < 10 ms

- Portata nominale 12 MT, 15mt con accessorio 589/8150,

- Connessioni cavo: max 1,5 mm2

- Grado di protezione: IP67 to DIN40050;

- Temperatura lavoro: -25° / + 60°

- Peso: approx. 60gr

- Misure (LxWxH mm): 86 x 44 x 39

Garanzia 24 mesi
