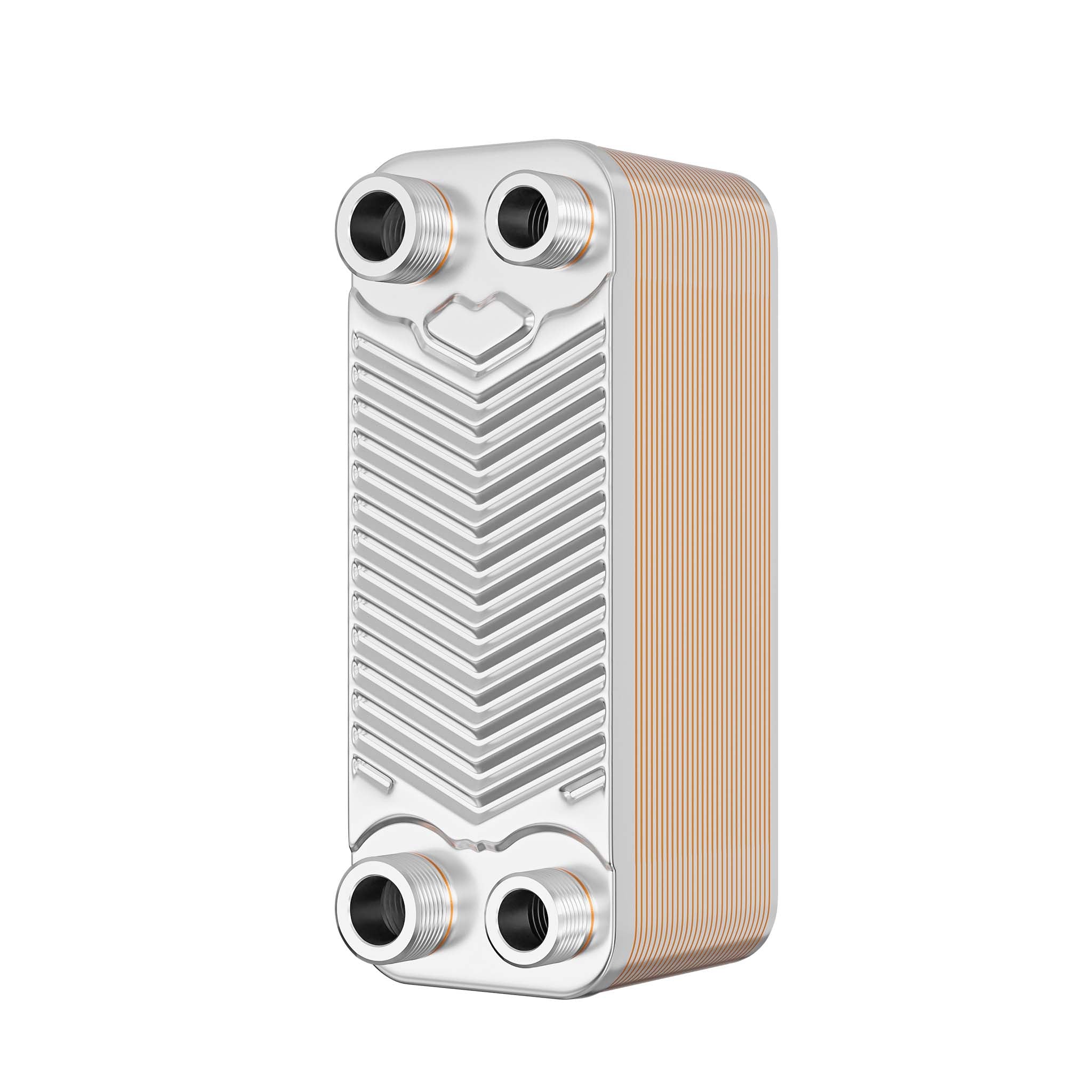

Scambiatore a piastre saldobrasate in acciaio inox, 30 piastre, max 66 kw

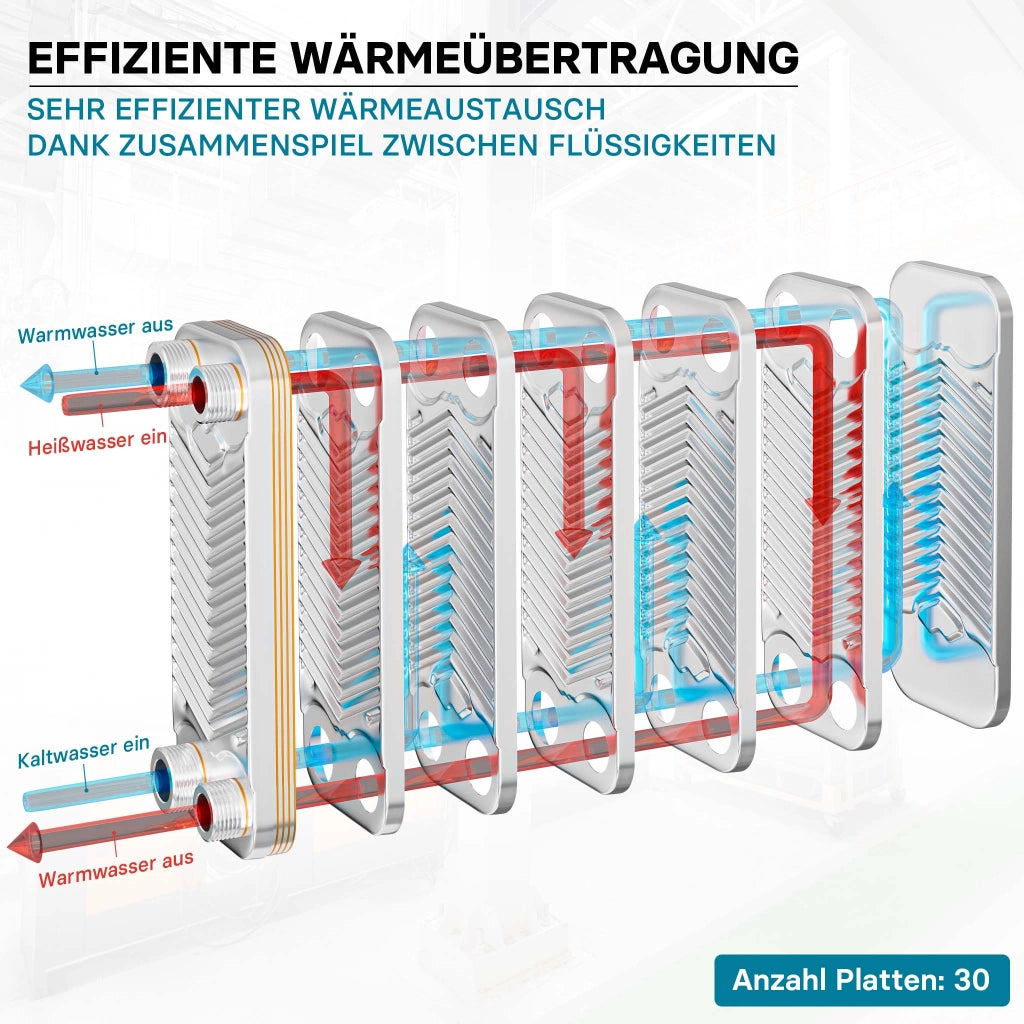

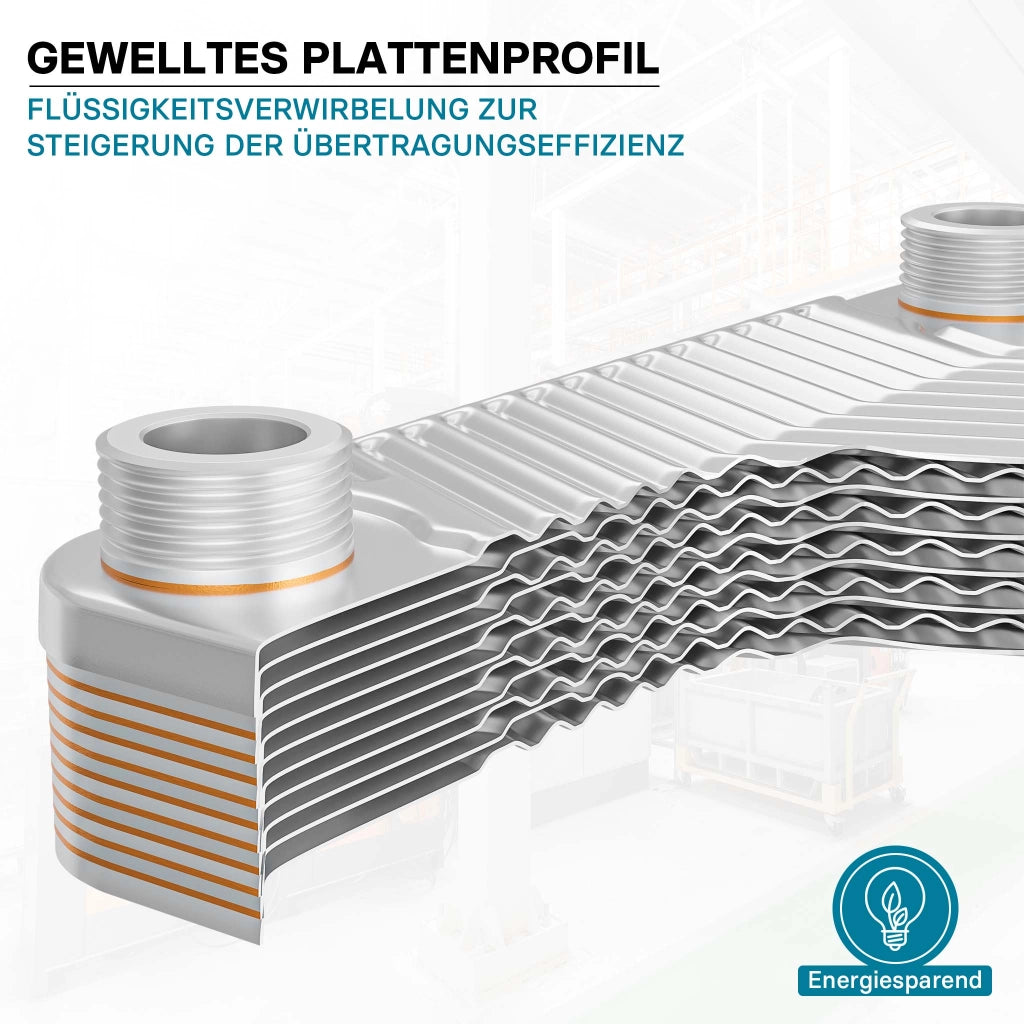

Scambiatore di Calore a Piastre Wiltec B3-12-30: efficienza e affidabilità per le più svariate esigenzeLo scambiatore a piastre Wiltec B3-12-30 è un'ottima soluzione progettata per soddisfare le più esigenti necessità di trasferimento termico. Con la sua struttura a piastre corrugate, rappresenta l'eccellenza nell'ambito degli scambiatori di calore a superficie.EconomicoTipologia di installazione semplice, manutenzione limitata e compattezza a fronte delle alte prestazioni garantite riducono i costi di gestione.Compatto e PotentePoiché i fluidi hanno un moto turbolento, il coefficiente di scambio termico è decisamente più elevato rispetto ad altri sistemi. Con una portata di 4 m³/h e un volume per passaggio di 0,54 l, il nostro scambiatore di calore a piastre offre un’alta efficienza pur avendo dimensioni poco ingombranti.Materiali di qualitàRealizzato in acciaio inossidabile AISI 304 e con materiale di saldatura al 99,9% di rame, garantisce un'ottima durata nel tempo.Resistenza eccellenteLo scambiatore ha un'ottima resistenza alla pressione e alla fatica termica. Tollera infatti un range di temperatura da -195 °C a +225 °C. La pressione può arrivare a 20 bar (Europa: 0,5 bar)* Ampia gamma di applicazioniLo scambiatore di calore è usato, per esempio, nella tecnologia di riscaldamento industriale, ma anche nella tecnologia di raffreddamento e solare. Principio di funzionamentoQuesto tipo di scambiatore di calore consiste in piastre corrugate, assemblate in modo da creare dei canali al cui interno scorrono in modo alternato il fluido che assorbe il calore e il fluido che lo emette. La forma corrugata aumenta la turbolenza del flusso e ottimizza il trasferimento di calore.Ulteriori applicazioni• Impianti di cogenerazione• Condizionatori• Pompe di calore• Riscaldamento a pavimento• Estrazione di calore• Riscaldamento dell’acqua• Climatizzazione di edifici• Industria alimentare• Refrigerazione e climatizzazione• Riscaldamento acqua industriale• Reti di fornitura di calore• Impianti solari termici• Sistemi di riscaldamento suscettibili al gelo• Sistemi di recupero del calore• Riscaldamento dell’acqua di piscine• Riscaldamento di carburanti rinnovabili• Conversione di olio vegetale per auto e camion• Separazione di sistema per riscaldamento a pavimento• Processi di produzione chimica e farmaceutica• Stazioni di trasferimento nelle reti di fornitura di teleriscaldamentoConnessioni:F1 & F3 ½″ 20,67 mm secondo ISO-GF2 & F4 ¾″ 26,16mm secondo ISO-GPrestazioniLe prestazioni degli scambiatori di calore a piastre individuali PWT dipendono dalle temperature di ingresso e di uscita dei liquidi utilizzati sul lato primario e secondario e dalla portata.Attenzione:per l’uso con macchine soggette a vibrazioni, ad esempio motori di imbarcazioni, macchinari a motore, è essenziale utilizzare per il collegamento tubi metallici flessibili.*Poiché questi scambiatori di calore non sono ancora stati testati secondo la Direttiva 97/23 CE sulle apparecchiature a pressione, il rilascio di pressione da rispettare per l’Europa è di 0,5 bar fino a nuovo avviso. Le informazioni di cui sopra sono fornite dal produttore. Anschlüsse für F1 und F3: ½″ 20,67mm nach ISO-G Anschlüsse für F2 und F4: ¾″ 26,16 mm nach ISO-G Batteria necessaria: No Capacità (l): 0.54 Liter Colore: argentato, ramato Dimensioni: 191 x 73 x 862 mm Distanza tra le piastre: 2,1 mm Druck: Betriebsdruck 20 bar Materiale principale: acciaio inox, rame Numero di piastre: 30 Portata (l/h): 4000 Liter Potenza max: 66 Kilowatt Pressione di esercizio: 10 Bar Spessore del circuito stampato: 0,26 mm Spessore del pannello della piastra di copertura: 1 mm Superficie di scambio effettiva (㎡): 0,36 Temperatura max: 225 °C Temperatura min: -195 °C Tipo di prodotto: scambiatore di calore Tipo preciso di prodotto: scambiatore di calore a piastre Volumen: 0,018 l pro Platte = 0,90 l Download Manuale di istruzioni per Wiltec Scambiatore a piastre saldobrasate Wiltec in acciaio inox, 30 piastre, max 66 kw Istruzioni di sicurezza Indicazioni generali Prima di mettere in funzione il dispositivo, leggere e seguire le istruzioni per l'uso e le indicazioni di sicurezza. Questo apparecchio non è destinato all'uso da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e/o conoscenza, a meno che non siano sotto supervisione o non abbiano ricevuto istruzioni operative da una persona responsabile della loro sicurezza. Sorvegliare i bambini per assicurarsi che non giochino con il dispositivo.Dispositivi di protezione Per lavori sullo scambiatore di calore, specialmente se l'apparecchio è caldo, indossare indumenti protettivi adeguati.Pericolo di ustioni Non toccare lo scambiatore di calore durante il funzionamento o subito dopo; sussiste il rischio di ustioni.Rilascio della pressione Prima di eseguire i lavori di manutenzione, assicurarsi che lo scambiatore di calore sia depressurizzato e si sia raffreddato a temperatura ambiente.Corrosione e perdite Controllare regolarmente lo scambiatore di calore per individuare eventuali segni di corrosione o perdite. In caso di anomalie, interrompere immediatamente il funzionamento e consultare un esperto.Protezione dal gelo Adottare misure di protezione adeguate nelle zone a rischio di gelo,per evitare danni allo scambiatore di calore. Produttore WilTec Wildanger Technik GmbH Wilhelm-Lexis-Str. 8 52249 Eschweiler DE service@wiltec.info
