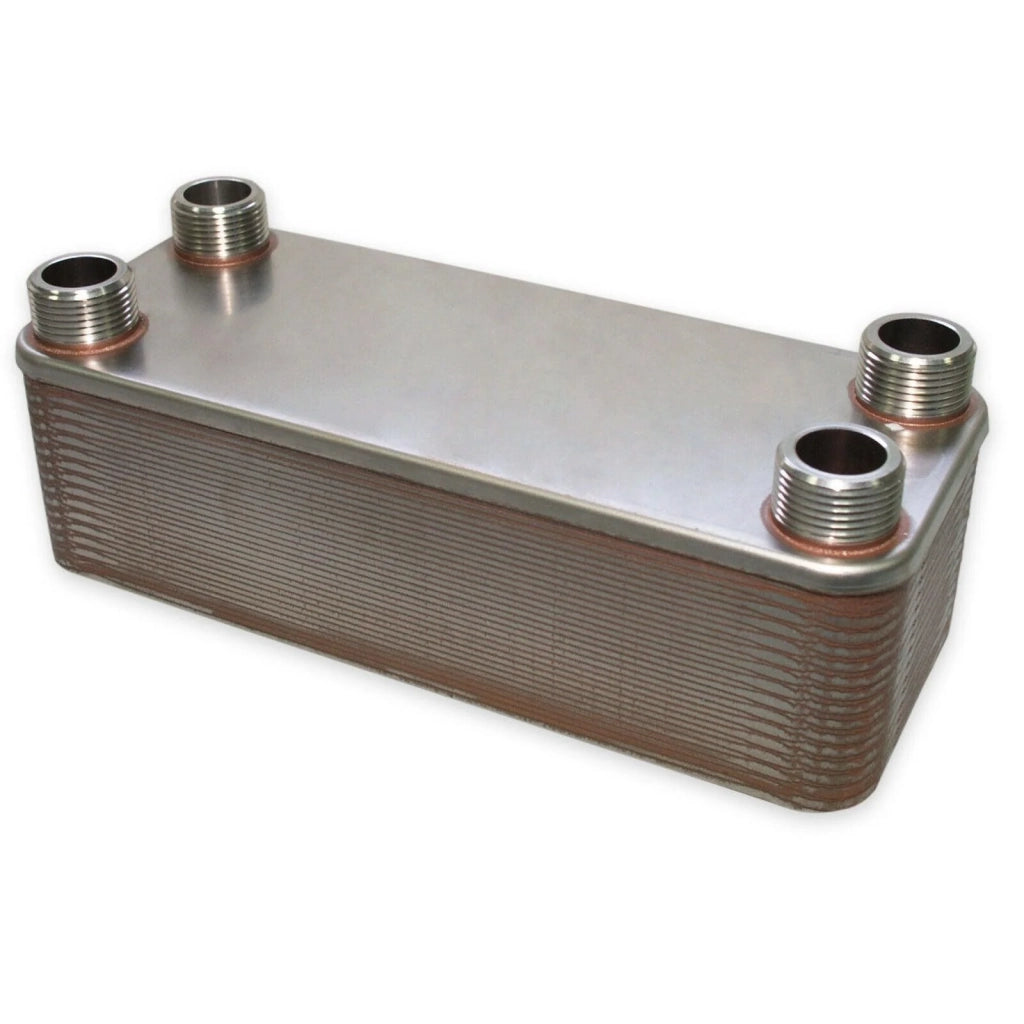

Lo scambiatore di calore a piastre è un tipo di scambiatore di calore che potrebbe anche essere definito trasmettitore di calore. Come suggerisce il nome è composto da un gran numero di piastre stampate secondo un motivo ondulato e corrugato collegate tra loro in un modo ben preciso. Tra le piastre si trovano spazi intermedi in cui circolano il fluido che assorbe il calore e il fluido che trasmette il calore. Il dispositivo può essere sigillato in vari modi per impedire perdite di fluido verso l'esterno e per impedire che i fluidi si mescolino internamente. Alcuni scambiatori di calore sono avvitati il che conferisce loro il vantaggio di essere espandibili aggiungendo piastre. Per quanto riguarda il tipo di costruzione esistono diversi tipi di scambiatori di calore a piastre. Generalmente si preferiscono gli scambiatori di calore saldati. Questi sono caratterizzati dal fatto che le varie piastre sono saldate tra loro eliminando la necessità di ulteriori collegamenti. Gli scambiatori di calore a piastre sono efficaci perché consentono un elevato trasferimento di calore che può essere ulteriormente aumentato creando turbolenza nel flusso del fluido. Queste turbolenze sono ottenute grazie al profilo corrugato o ondulato delle piastre. Nonostante le dimensioni compatte e il peso ridotto questo scambiatore offre un'elevata efficienza e produce un'elevata densità di calore. Gli scambiatori di calore in acciaio inox saldato HRALE B3-32-30 sono costituiti da piastre stampate in acciaio inox brasate sotto vuoto con rame. Durante l'assemblaggio una piastra sì e una no vengono ruotate di 180 gradi creando due percorsi di flusso opposti attraverso i quali i fluidi circolano in controcorrente.

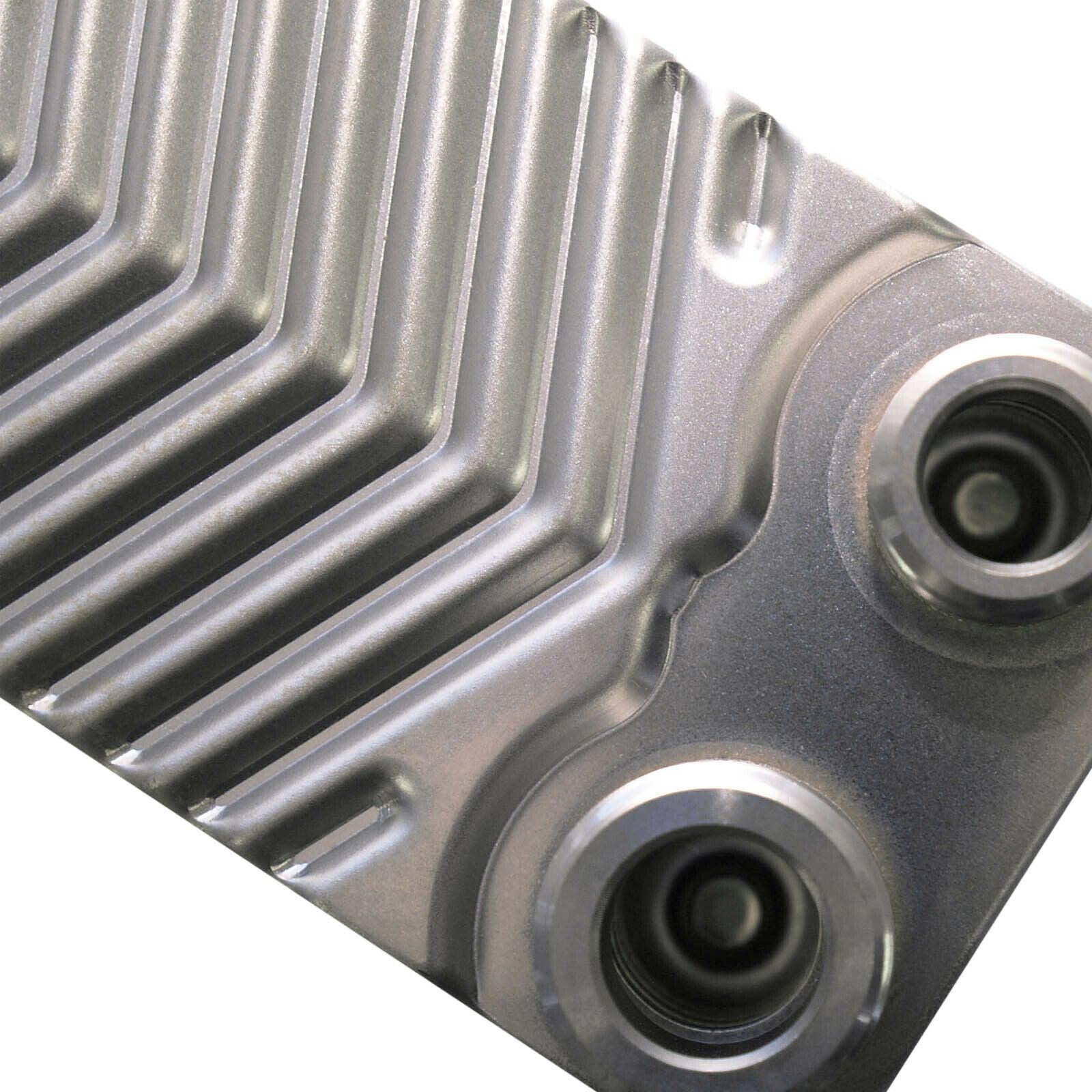

La superficie stampata ondulata delle piastre produce un flusso turbolento con conseguente efficace trasferimento di calore anche a volumi di flusso molto bassi.

Vantaggi:
- Numerose possibili applicazioni
- Compatto
- Leggero
- Ottimi coefficienti di trasferimento di calore grazie alla tecnologia delle piastre stampate
- Elevata temperatura e pressione di esercizio
- L'acciaio inossidabile offre protezione dalla corrosione
- Semplice montaggio facile da usare
- Pratico Senza manutenzione
- Economico

Ambiti di utilizzo:
Viene utilizzato ad esempio nel campo delle tecnologie di riscaldamento industriale ma anche nelle tecnologie di raffreddamento e solari.

- Impianti di cogenerazione
- Condizionatori d'aria
- Pompe di calore
- Riscaldamento a pavimento
- Acqua calda sanitaria
- Climatizzazione degli edifici
- Industria alimentare
- Tecnologia di refrigerazione e raffreddamento
- Riscaldamento dell'acqua industriale
- Recupero di calore
- Impianti solari termici
- Impianti di riscaldamento soggetti a gelo
- Riscaldamento dell'acqua delle piscine
- Riscaldamento a biocombustibile
- Riscaldamento a olio vegetale per auto e camion
- Sistemi di separazione per riscaldamento a pavimento
- Processi di produzione chimica o farmaceutica
- Reti di teleriscaldamento

Potenza:
La potenza degli scambiatori di calore dipende dalle temperature di ingresso e di uscita dei liquidi sui lati primario e secondario dalla portata dai calori specifici dei liquidi ecc.


Per portata l/min: max. 12 cbm/h

Numero di piastre / max. Alimentazione: 30 / max. 175 kW

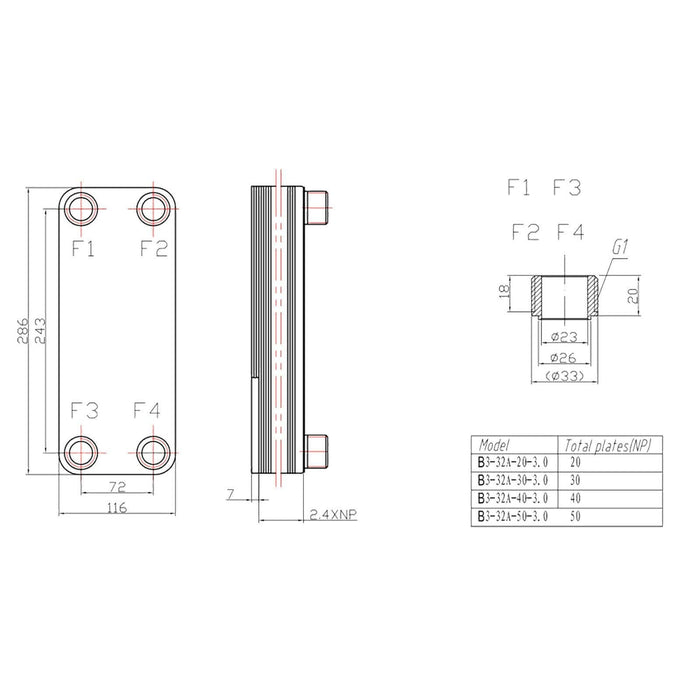

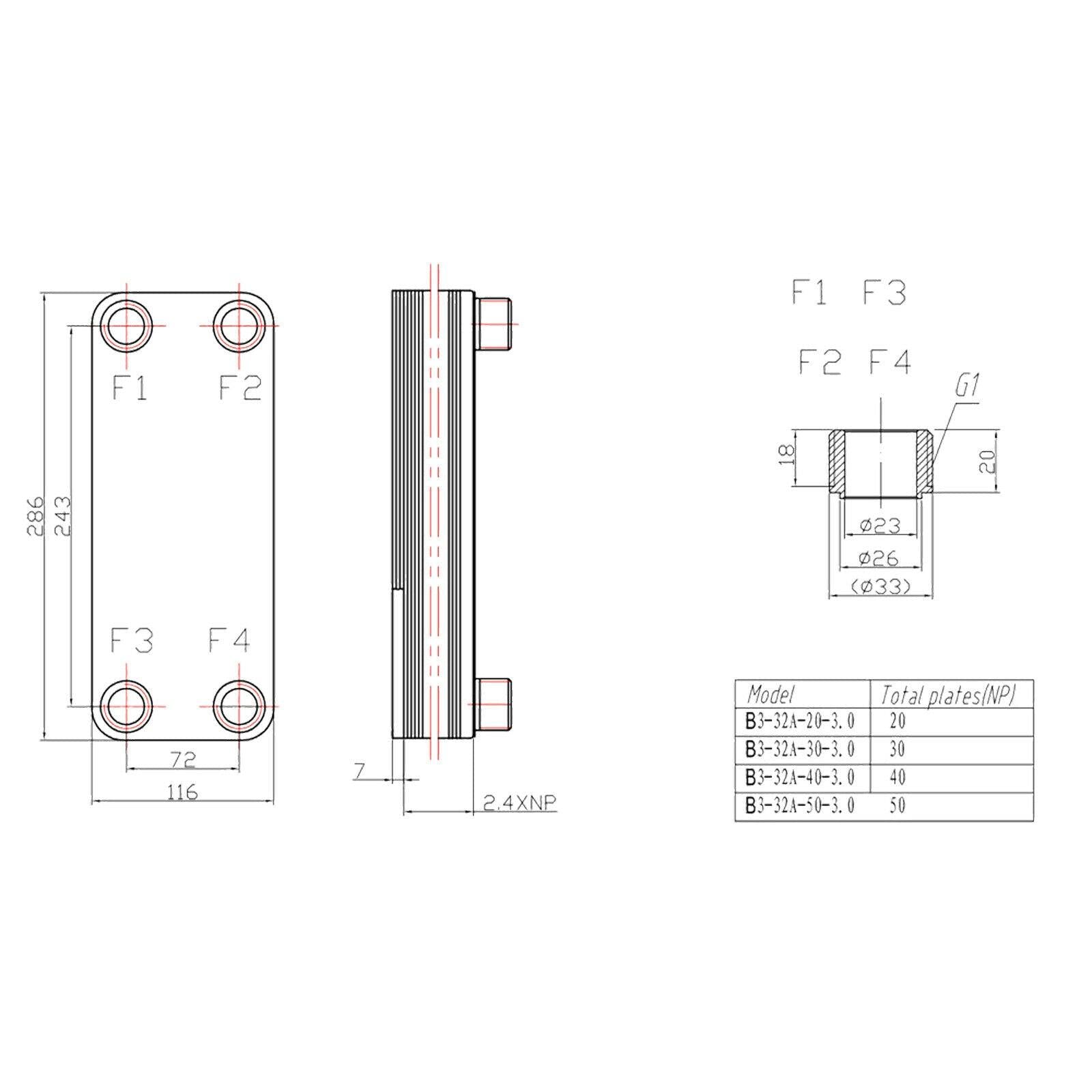

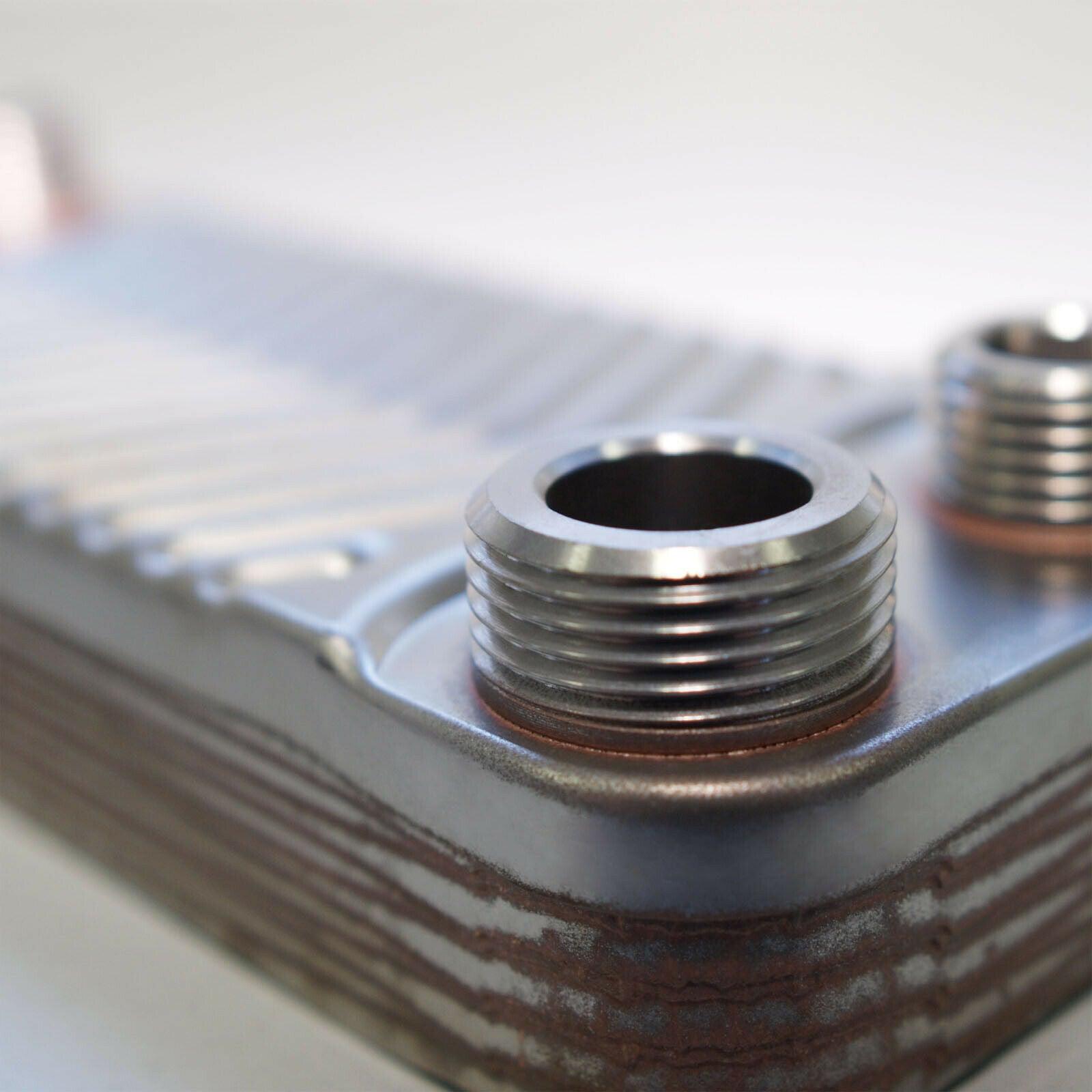

Connessioni: F1 e F3 1 (25,4 mm) (ISO-G) F2 e F4 1 (25,4 mm) (ISO-G)

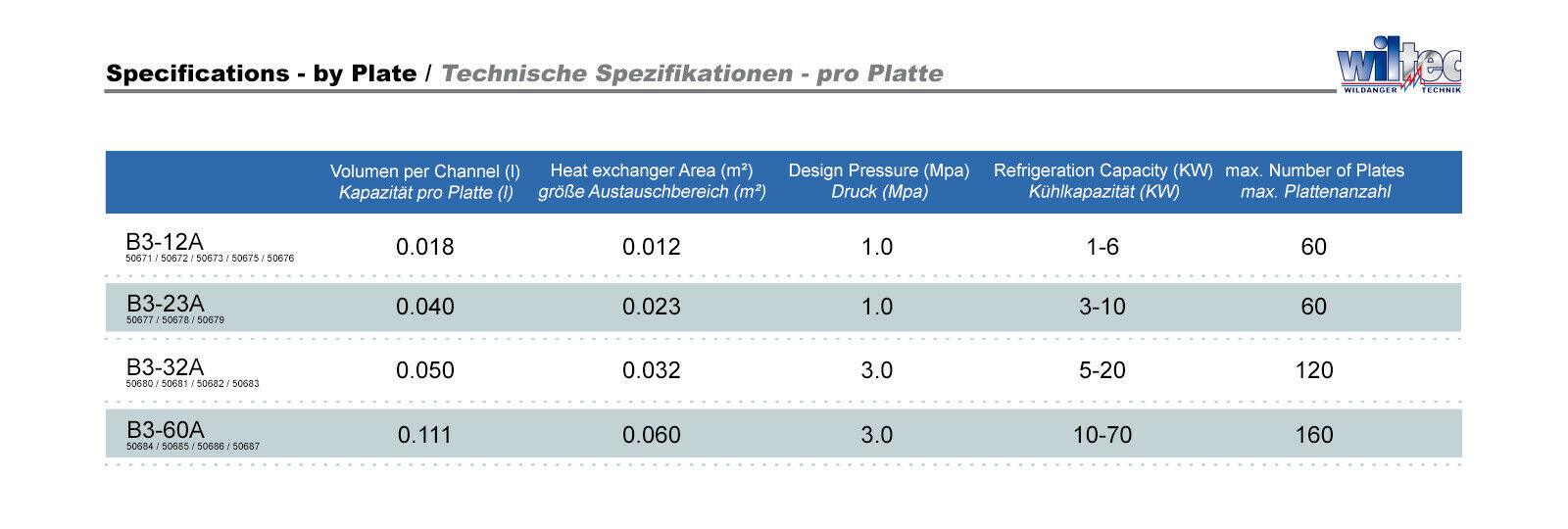

Superficie di scambio effettiva: 0,032 mq per piastra = circa 0,96 mq

Materiale di saldatura: Rame 99,9%

Materiale piastra/raccordi: Acciaio inossidabile AISI 304

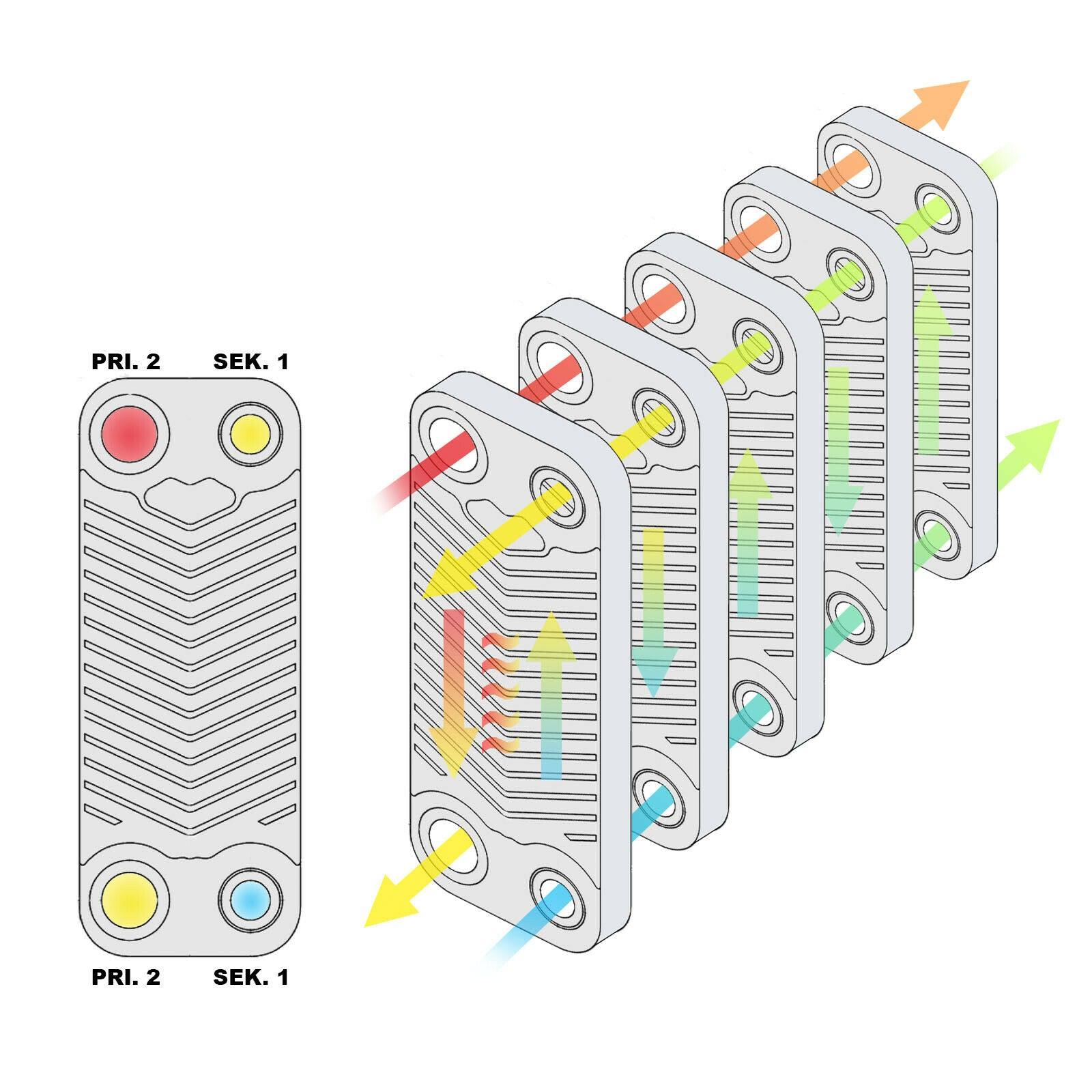

Circuito: F1 -> F3 / F4 -> F2
