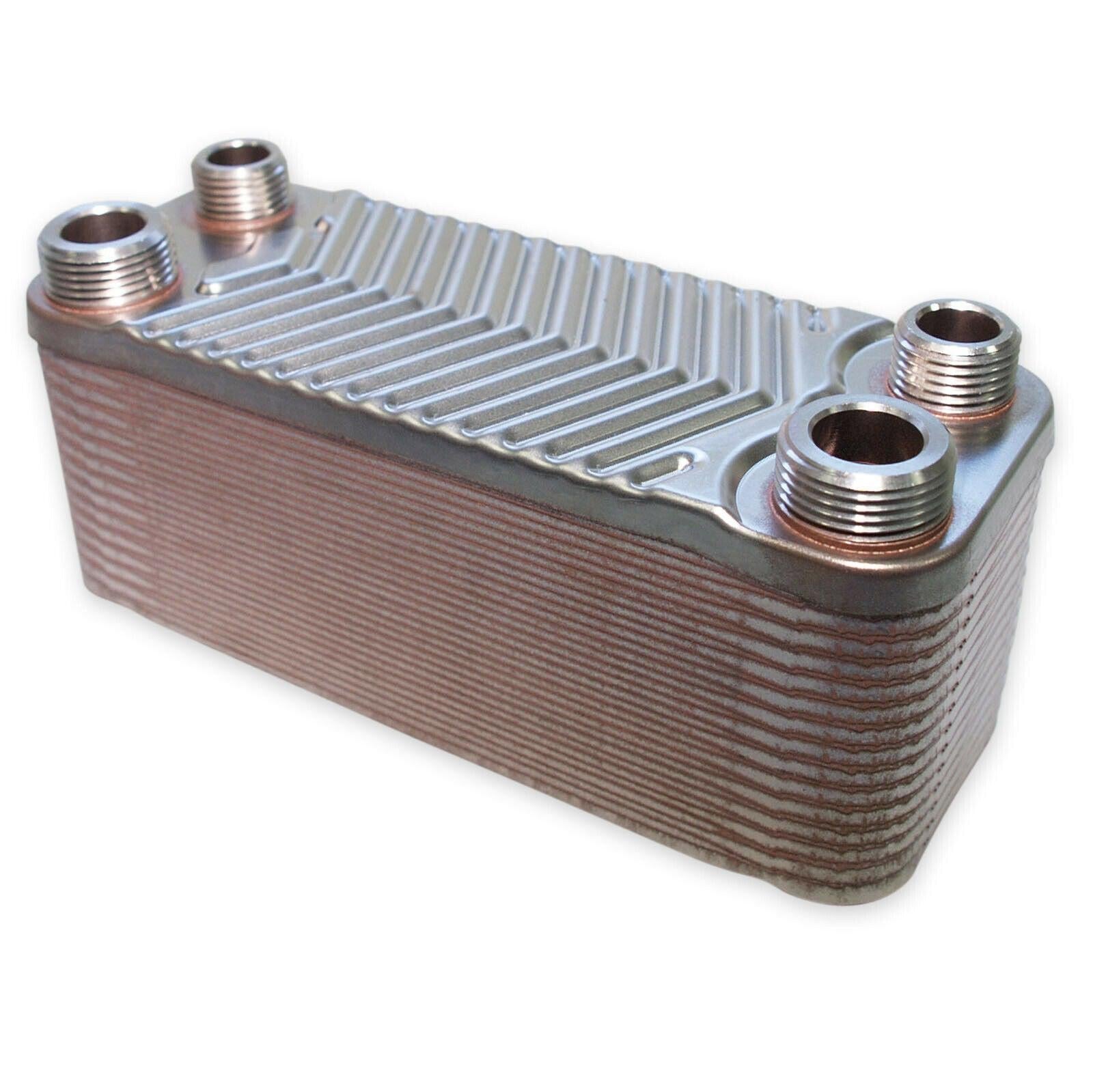

Lo scambiatore di calore a piastre è un tipo di scambiatore di calore che potrebbe anche essere definito fluido termovettore. Come suggerisce il nome è composto da un gran numero di piastre stampate secondo uno schema ondulato e corrugato collegate tra loro in un modo ben preciso. Tra le piastre si trovano spazi intermedi in cui circolano il fluido che assorbe il calore e il fluido che lo trasmette. L'unità può essere sigillata in diversi modi per impedire perdite di fluido verso l'esterno e per impedire che i fluidi si mescolino internamente. Alcuni scambiatori di calore sono avvitati il che conferisce loro il vantaggio di essere espandibili aggiungendo piastre. Per quanto riguarda il tipo di costruzione esistono diversi scambiatori di calore a piastre. Generalmente si preferiscono gli scambiatori di calore saldati questi sono caratterizzati dal fatto che le varie piastre sono saldate tra loro eliminando la necessità di ulteriori collegamenti. Gli scambiatori di calore a piastre sono efficaci perché consentono un elevato scambio termico che può essere ulteriormente aumentato creando turbolenza nel flusso del fluido. Questa turbolenza è ottenuta grazie al profilo corrugato o ondulato delle piastre. Nonostante le dimensioni compatte e il peso leggero questo scambiatore offre un'elevata efficienza e produce un'elevata densità di calore. Gli scambiatori di calore in acciaio inox saldato HRALE B3-12-30 sono costituiti da piastre stampate in acciaio inox brasate sotto vuoto con rame.

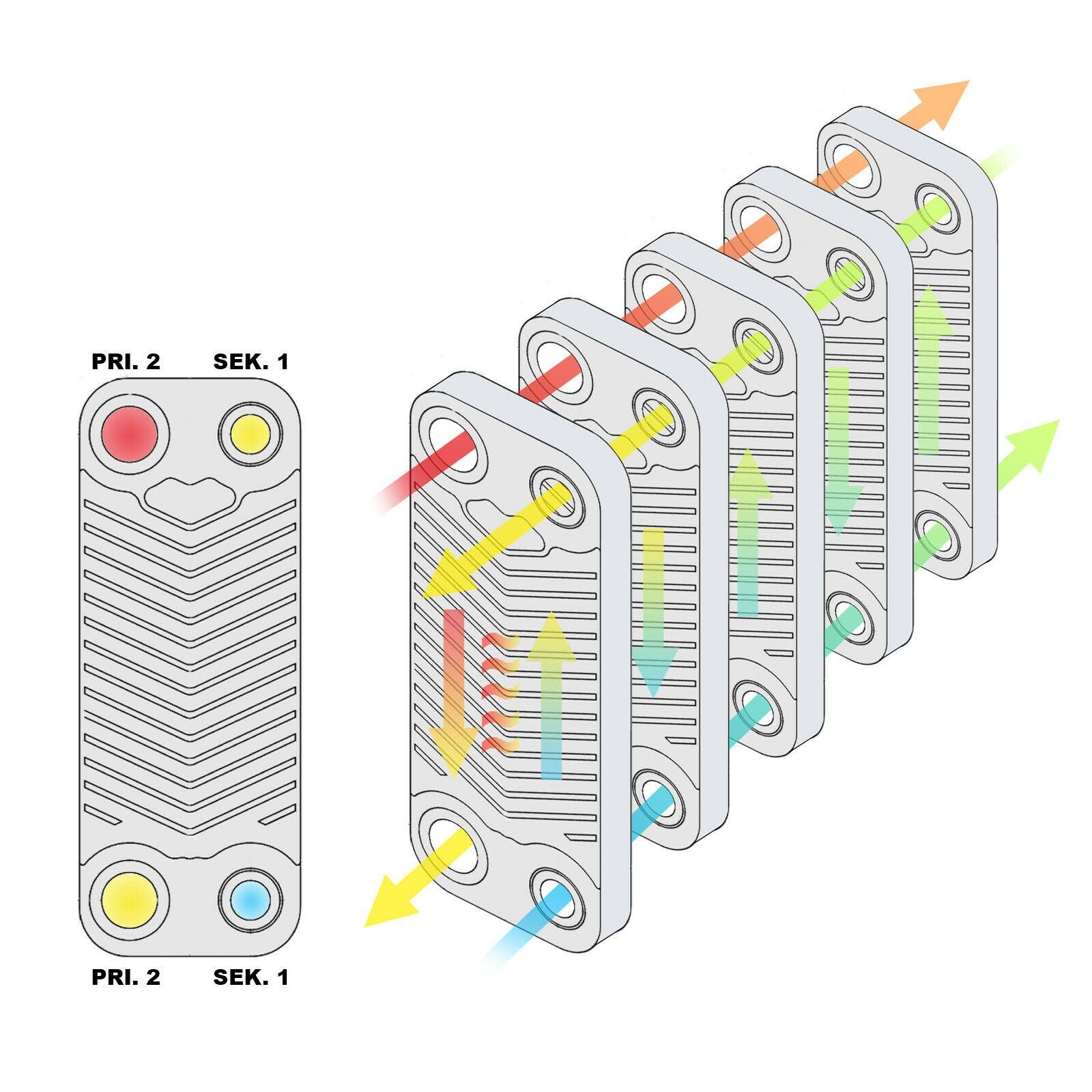

Assemblandole una piastra su due viene ruotata di 180 gradi il che consente di creare due spazi in direzioni opposte in cui i fluidi scorrono in controcorrente.

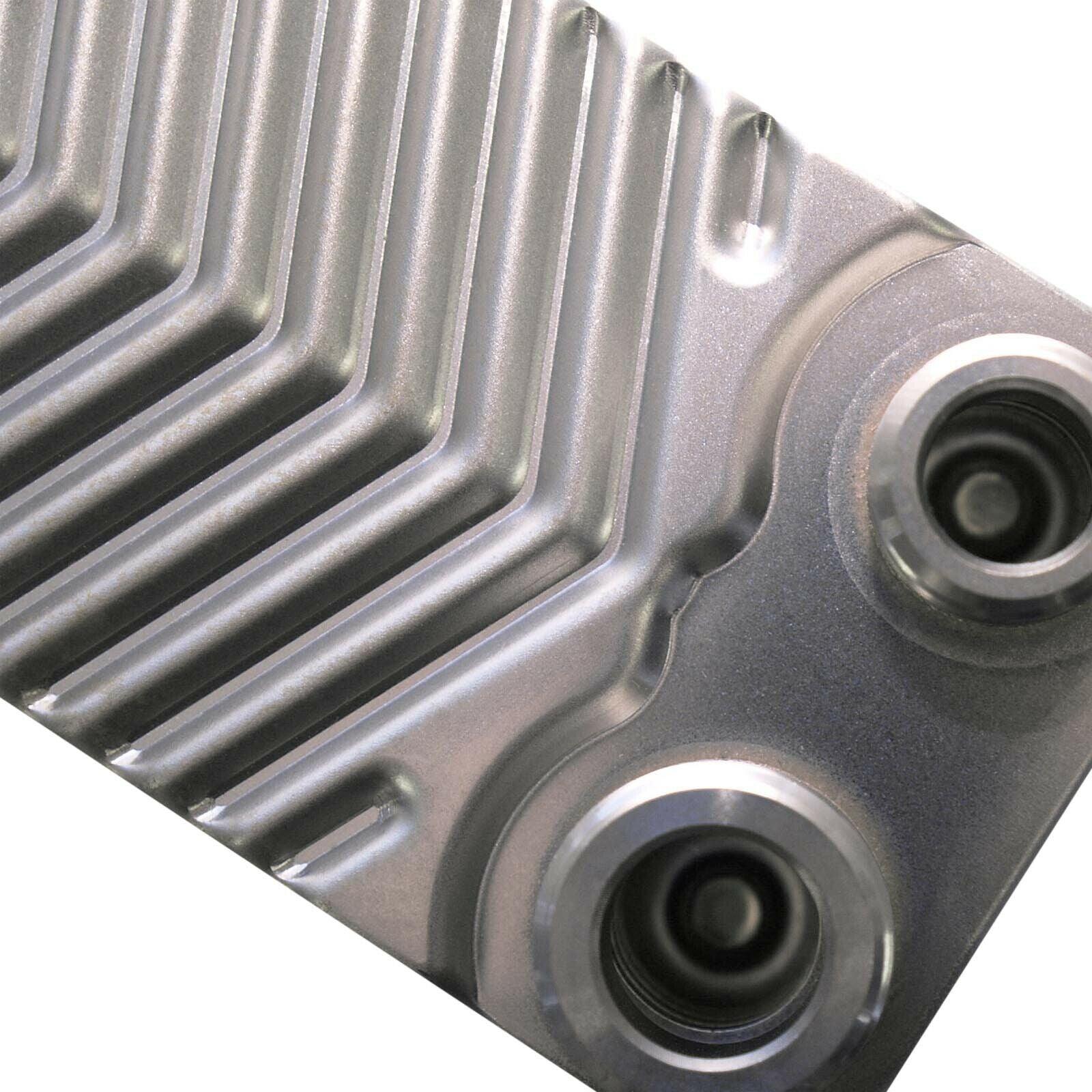

La superficie stampata ondulata delle piastre produce un flusso turbolento con conseguente efficace trasferimento di calore anche a volumi di flusso molto bassi.

Vantaggi:
- Numerose possibili applicazioni
- Compatto
- Leggero
- Ottimi coefficienti di trasferimento di calore grazie alla tecnologia delle piastre stampate
- Elevata temperatura e pressione di esercizio
- L'acciaio inossidabile offre protezione dalla corrosione
- Semplice montaggio facile da usare
- Pratico Senza manutenzione
- Economico

Ambiti di utilizzo:
Viene utilizzato ad esempio nel campo delle tecnologie di riscaldamento industriale ma anche nelle tecnologie di raffreddamento e solari.

- Impianti di cogenerazione
- Condizionatori d'aria
- Pompe di calore
- Riscaldamento a pavimento
- Acqua calda sanitaria
- Climatizzazione degli edifici
- Industria alimentare
- Tecnologia di refrigerazione e raffreddamento
- Riscaldamento dell'acqua industriale
- Recupero di calore
- Impianti solari termici
- Impianti di riscaldamento soggetti a gelo
- Riscaldamento dell'acqua delle piscine
- Riscaldamento a biocombustibile
- Riscaldamento a olio vegetale per auto e camion
- Sistemi di separazione per riscaldamento a pavimento
- Processi di produzione chimica o farmaceutica
- Reti di teleriscaldamento

Potenza:
La potenza degli scambiatori di calore dipende dalle temperature di ingresso e di uscita dei liquidi sui lati primario e secondario dalla portata dai calori specifici dei liquidi ecc.


Per portata l/min: max. 4 cbm/h

Il numero di piastre / max. alimentazione: 30 / max. 66kW

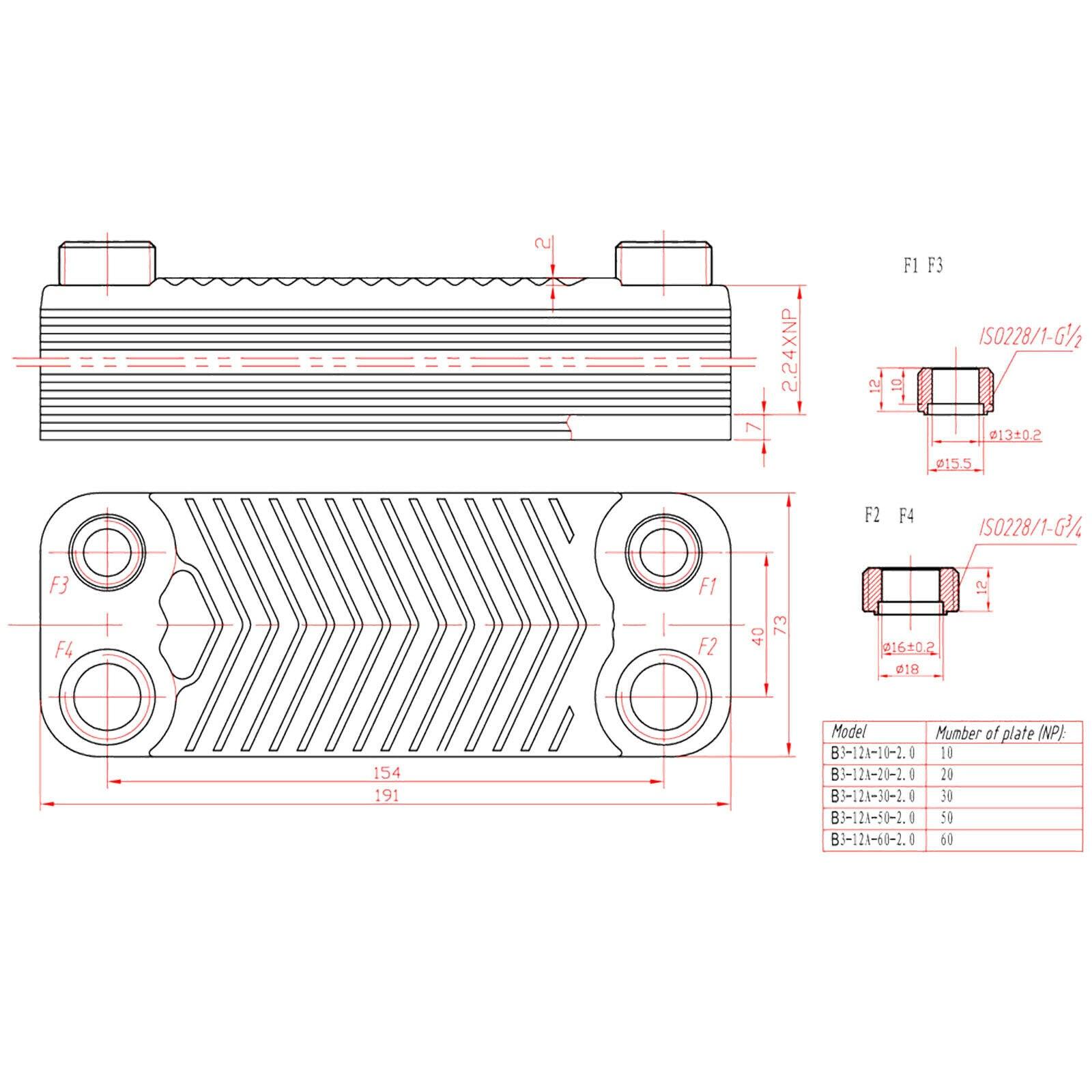

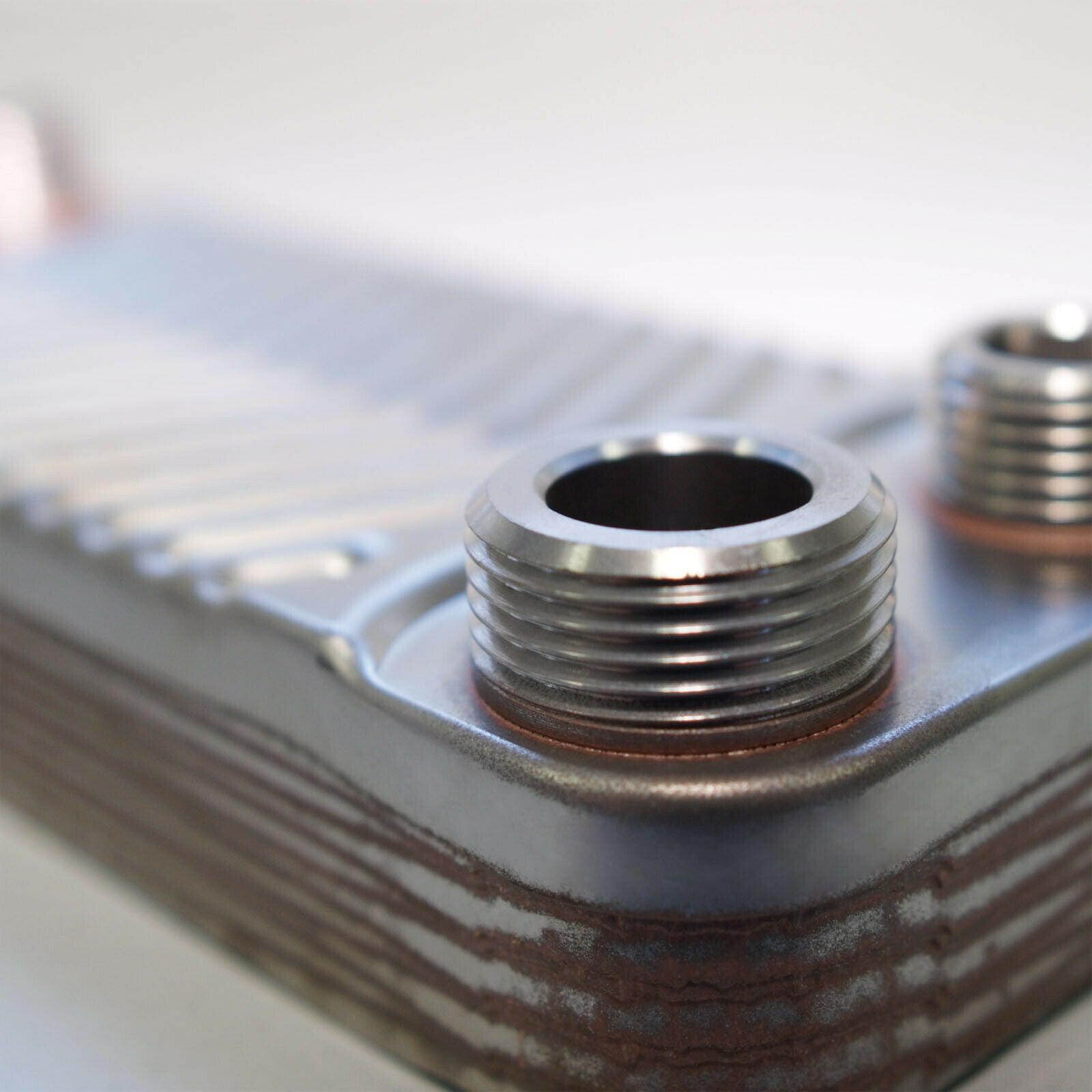

Raccordi: F1 e F3 1/2" (12,7 mm) (ISO-G) F2 e F4 3/4" (19,05 mm) (ISO-G)

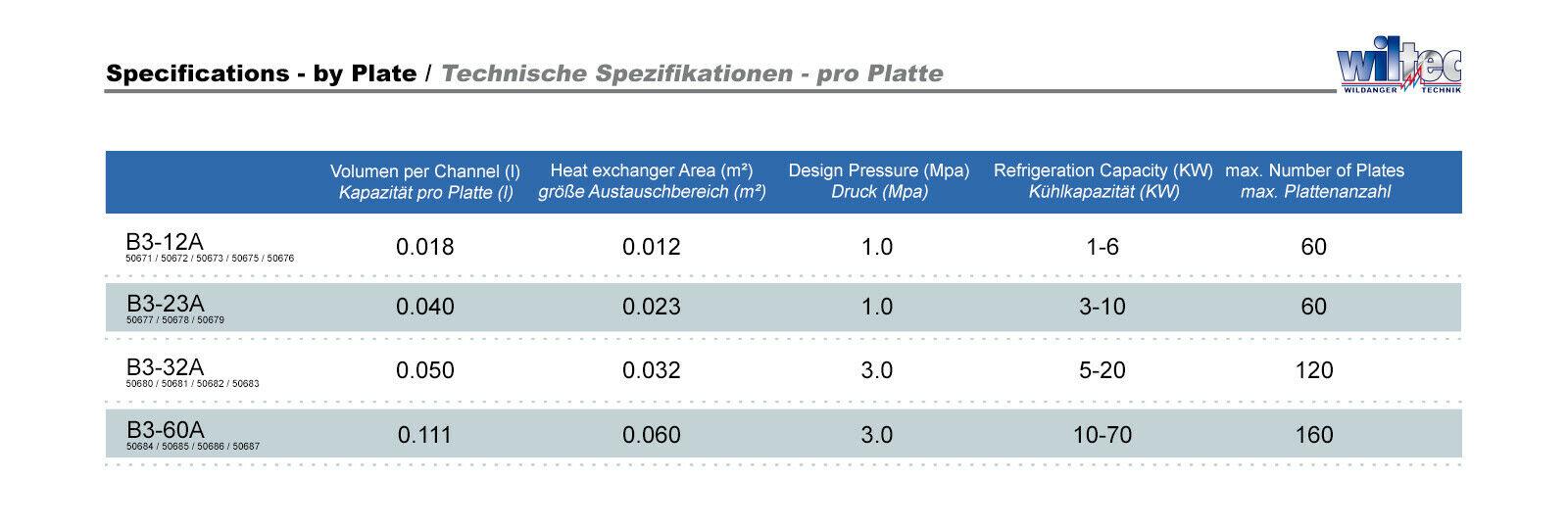

Superficie effettiva di scambio termico: 0,012 mq per piastra = circa 0,36 mq

Materiale di saldatura: Rame 99,9%

Materiale piastra/raccordo: Acciaio inox AISI 304

Circuito: F1 -&gt F3 / F4 -&gt F2
