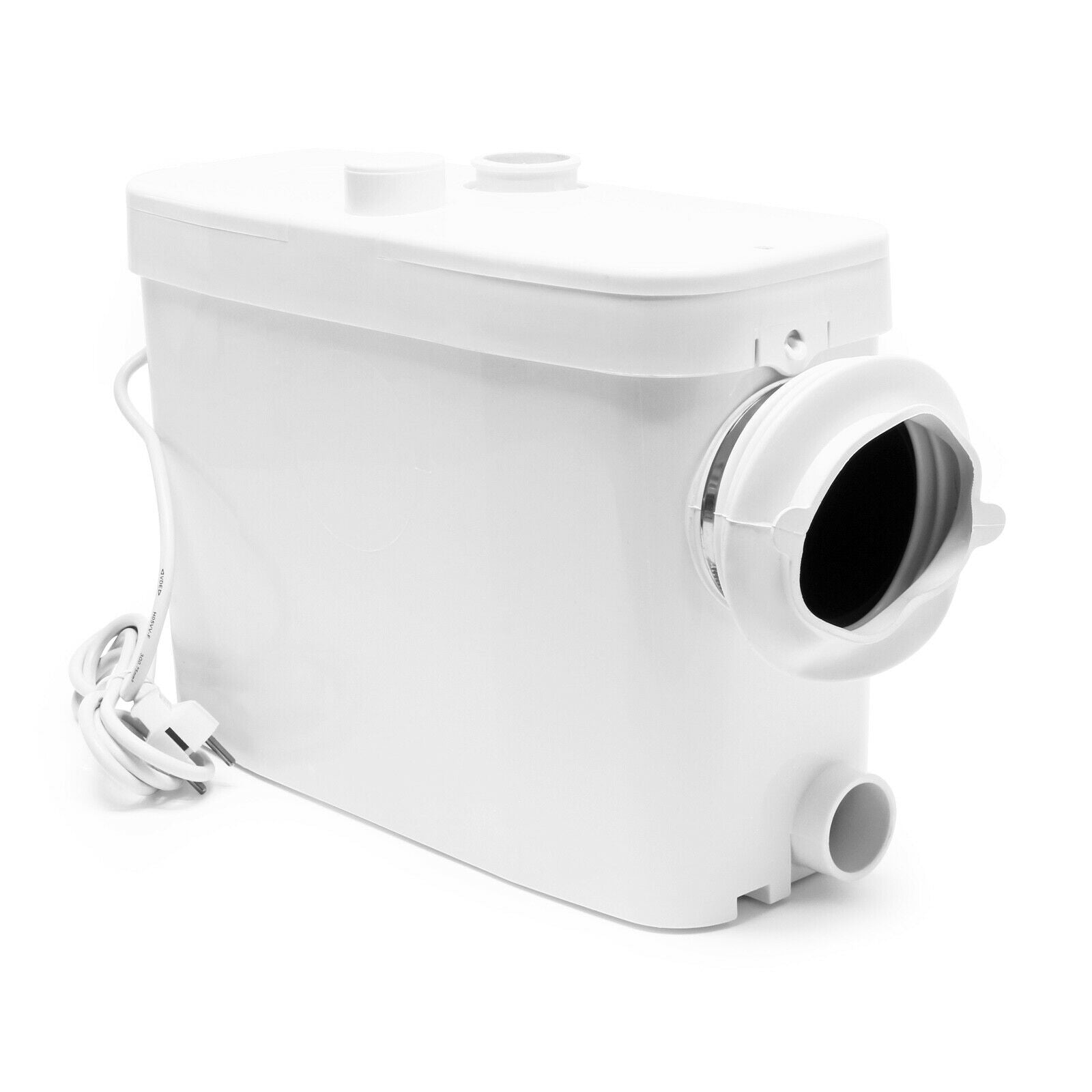

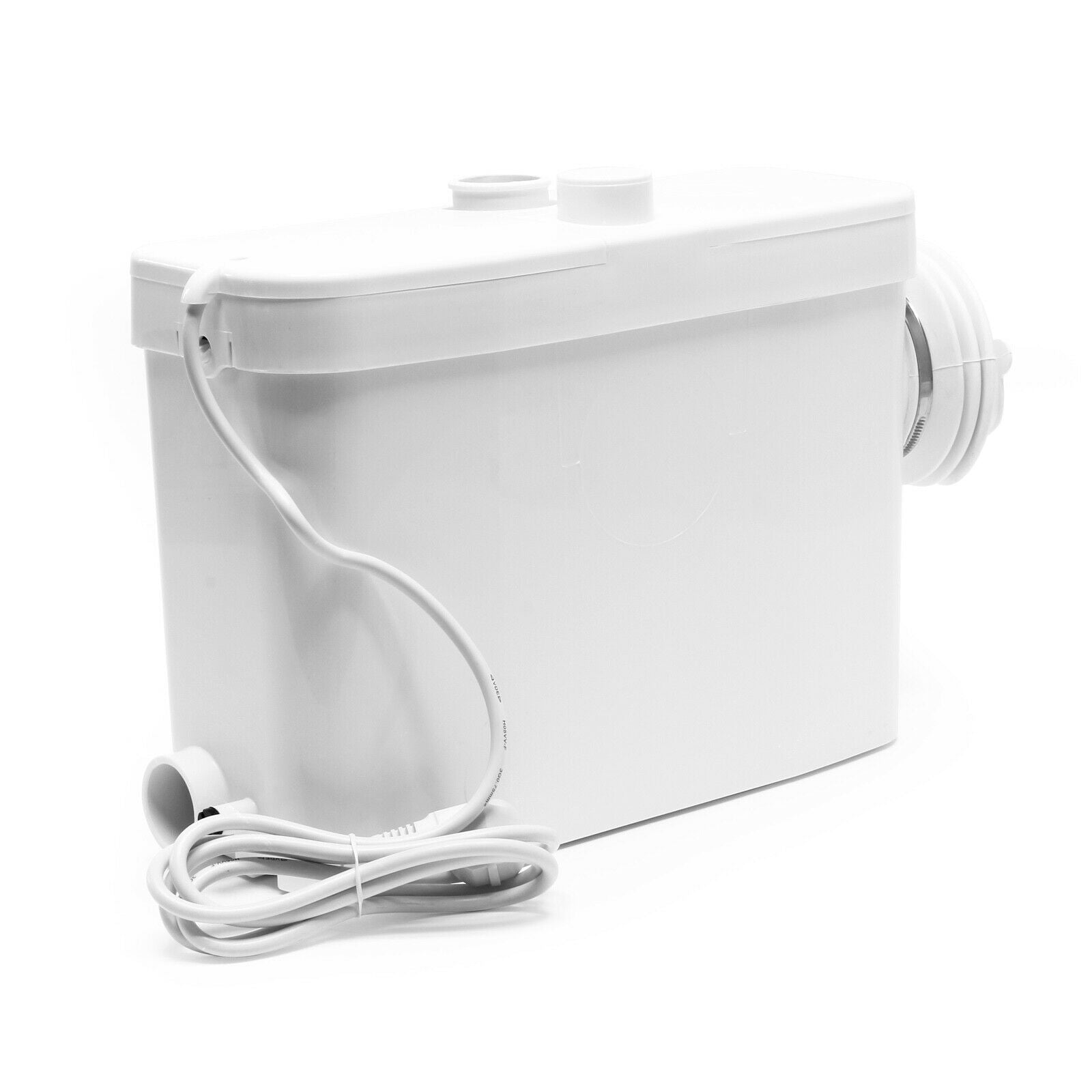

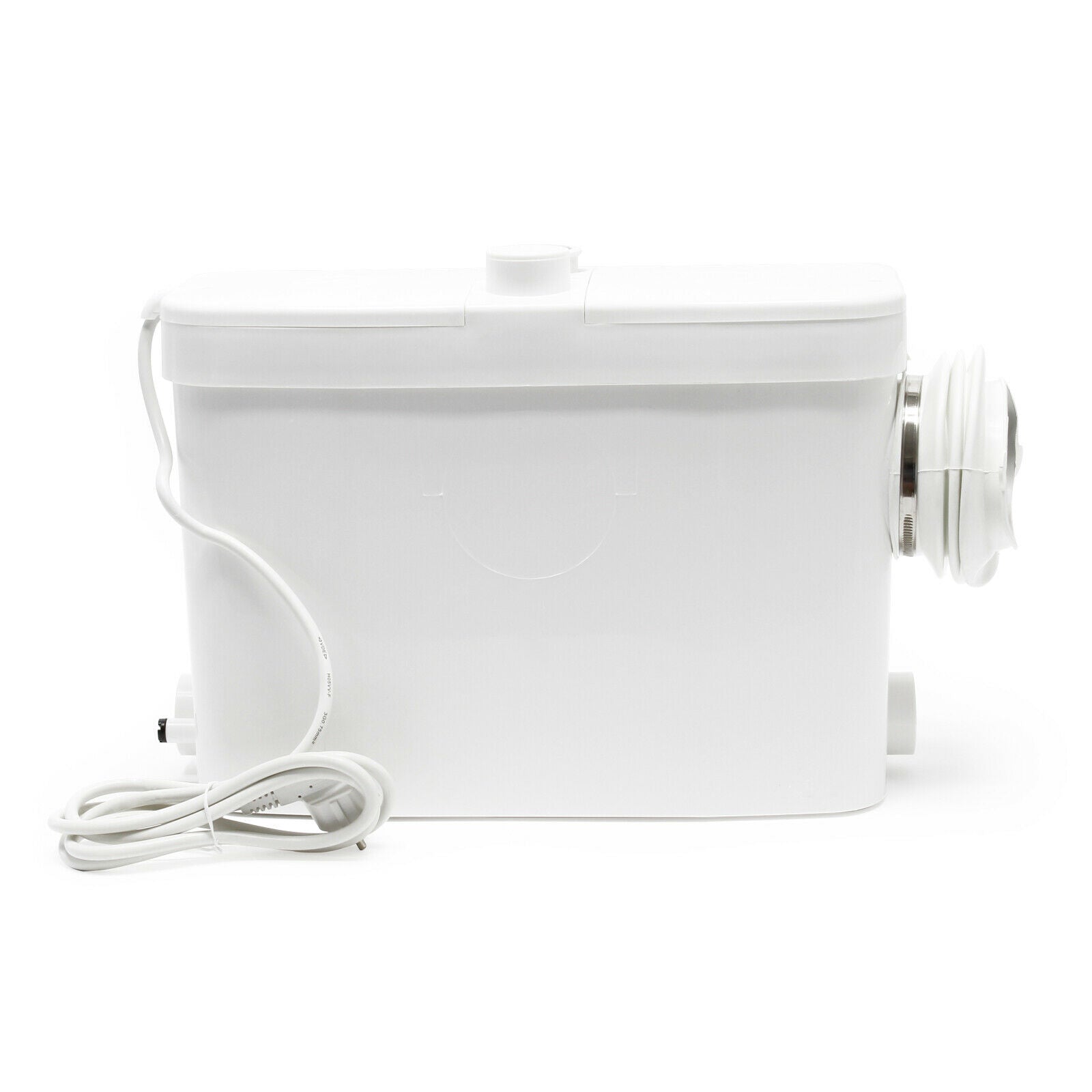

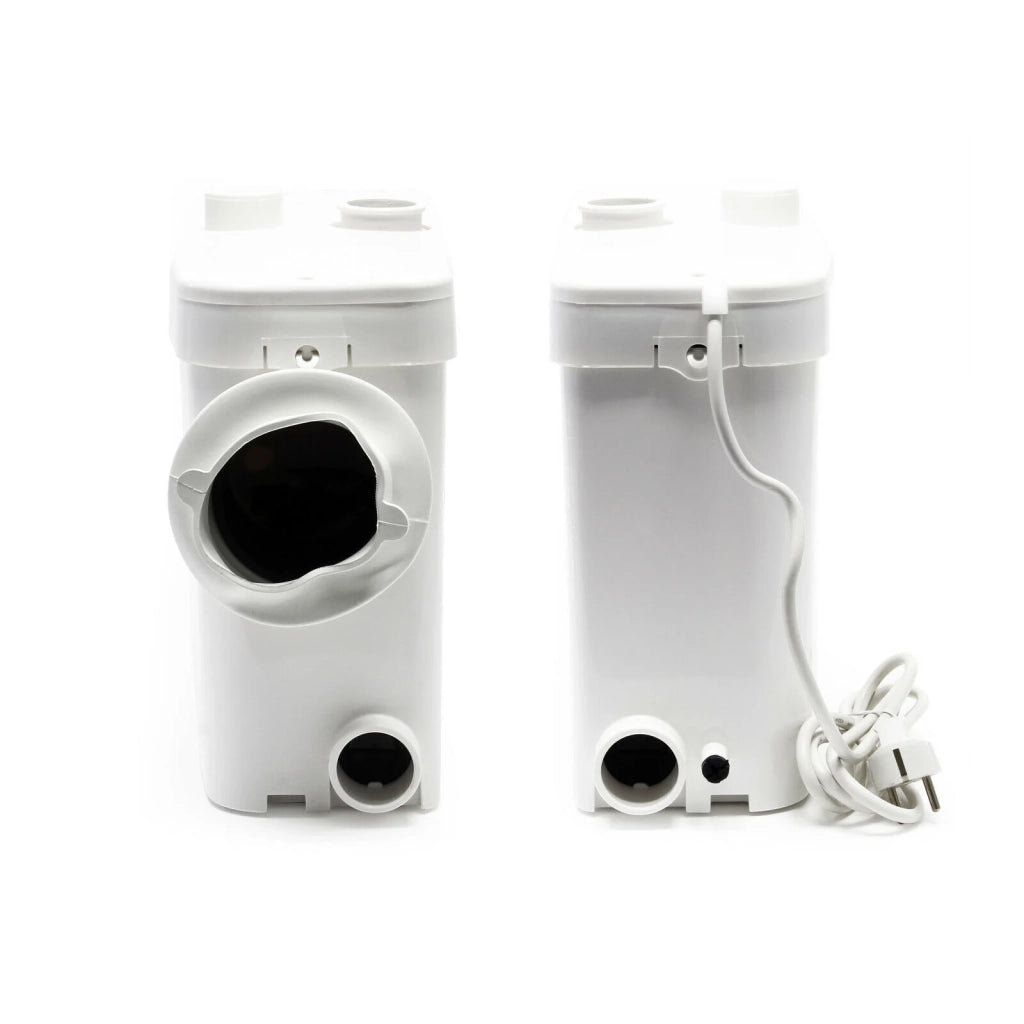

La stazione di sollevamento 3/1 con trituratore integrato è piccola compatta e resistente all'acqua calda fino a 80 °C. L'unità è dotata di 3 ingressi per il collegamento alle tubazioni delle acque reflue nonché di un sifone ed è in grado di pompare in modo affidabile le acque reflue fino a un'altezza di 7 m o una distanza di 70 m. Questa stazione di sollevamento è quindi la soluzione ideale ed economica ai vostri problemi. Con questa stazione potete pompare le acque reflue anche dalle zone più remote della vostra casa anche se si trovano al di sotto del punto di scarico. La pompa può essere collegata ad esempio allo scarico dell'impianto sanitario ed è dotata di due attacchi aggiuntivi per docce vasche da bagno lavandini lavastoviglie lavatrici o installazioni simili. Gli ingressi non utilizzati possono essere facilmente chiusi utilizzando i tappi di chiusura in dotazione. La stazione di pompaggio è alimentata da un motore da 450 watt che le consente di pompare fino a 100 litri di acque reflue al minuto e garantisce la triturazione dei componenti solidi presenti nelle acque reflue prima che vengano convogliate attraverso una tubazione da 32/40 mm. La pompa si avvia automaticamente non appena il livello dell'acqua nel serbatoio raggiunge un determinato livello e si riavvia automaticamente anche dopo lo svuotamento. La stazione funziona automaticamente. La stazione di pompaggio non richiede particolari operazioni di pulizia o manutenzione ma deve essere decalcificata a intervalli regolari. La frequenza dipenderà dal contenuto di calcare dell'acqua del rubinetto. Rapporto tra altezza di pompaggio e distanza: sebbene l'altezza di pompaggio possa raggiungere i 7 m e la distanza i 70 m la capacità di pompaggio totale è il rapporto tra questi due valori.

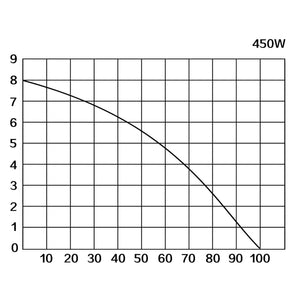

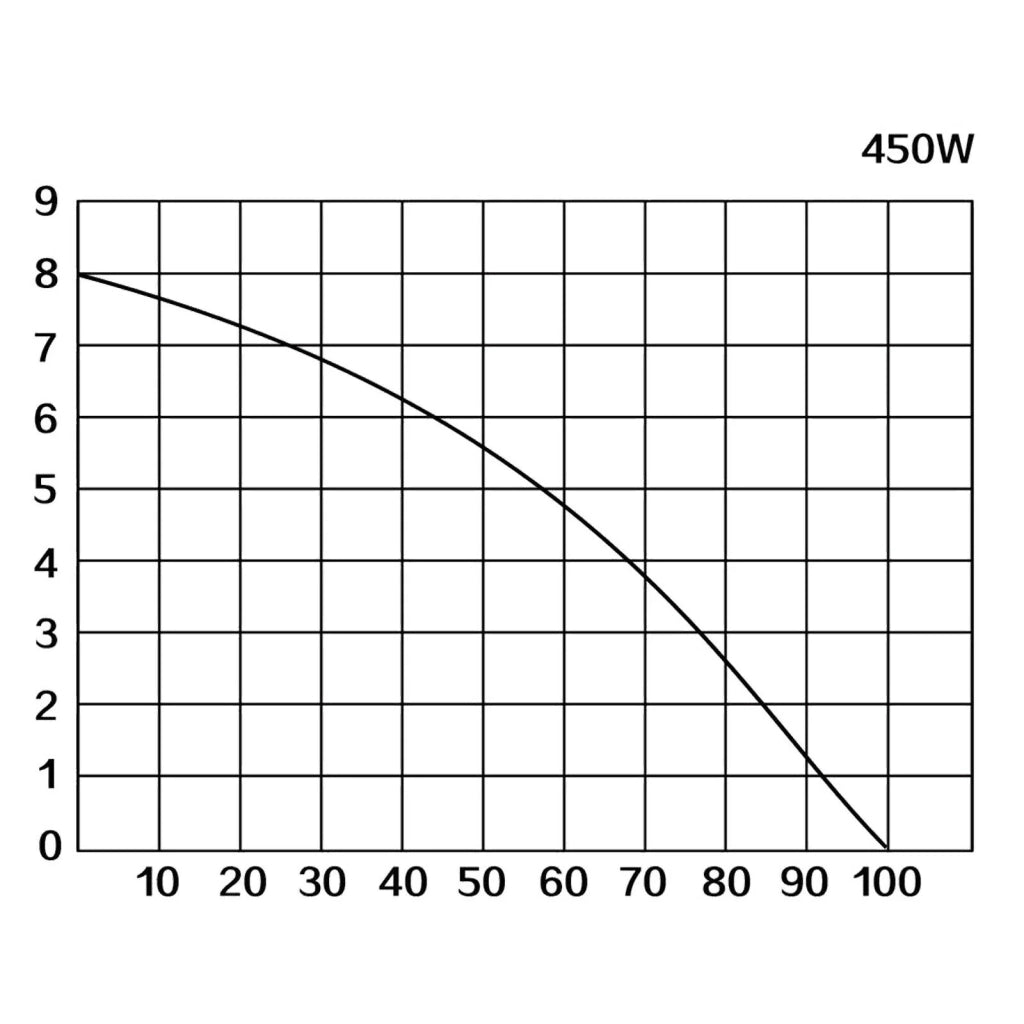

1 metro di prevalenza (flusso verticale) corrisponde a una distanza di scarico di 10 m (potenza di flusso orizzontale) (con una pendenza presunta dell'1% rispetto al tubo).

7 m - 10 m
6 m - 20 m
5 m - 30 m
4 m - 40 m
0 m - 70 m

Nella maggior parte dei casi l'apparecchiatura installata nel seminterrato deve avere una prevalenza di 4 metri il che consentirebbe comunque alla pompa di raggiungere una distanza di flusso di 40 metri.

Il che è generalmente più che sufficiente.

Alcune informazioni pratiche:

1. La valvola di ritegno:
L'installazione della valvola di ritegno è assolutamente essenziale.

Senza una valvola di ritegno le acque reflue rifluirebbero nella stazione di pompaggio causando surriscaldamento o guasti al motore.
2. Installazione dei cavi

Installare il tubo montante verticale il più vicino possibile alla pompa quindi installare il tubo orizzontale.

Questa installazione prolungherà significativamente la durata della pompa ed eviterà il sovraccarico della stazione di sollevamento!

3. Tubazioni
La stazione di sollevamento è dotata di un motore molto potente che stabilisce rapidamente una pressione molto elevata. Per questo motivo si consiglia di utilizzare tubi in PVC o rame come scarico disponibili nei grandi negozi di bricolage o nei negozi specializzati. Se necessario è possibile ridurre la portata installando angoli diversi. L'utilizzo di angoli separati a 45° non riduce la portata quanto un singolo angolo a 90°.

Una pianificazione anticipata delle tubazioni semplifica notevolmente l'installazione.

Si prega di notare che a parte la carta igienica non è consentito gettare altri oggetti nel WC.

Inoltre nella stazione di sollevamento possono essere introdotte solo acque reflue non pressurizzate.

L'acqua della lavatrice e della lavastoviglie deve essere scaricata tramite un sifone o un lavandino.

Si consiglia di far eseguire il montaggio e la prova di tenuta da personale qualificato.

Si prega di rispettare le normative locali!

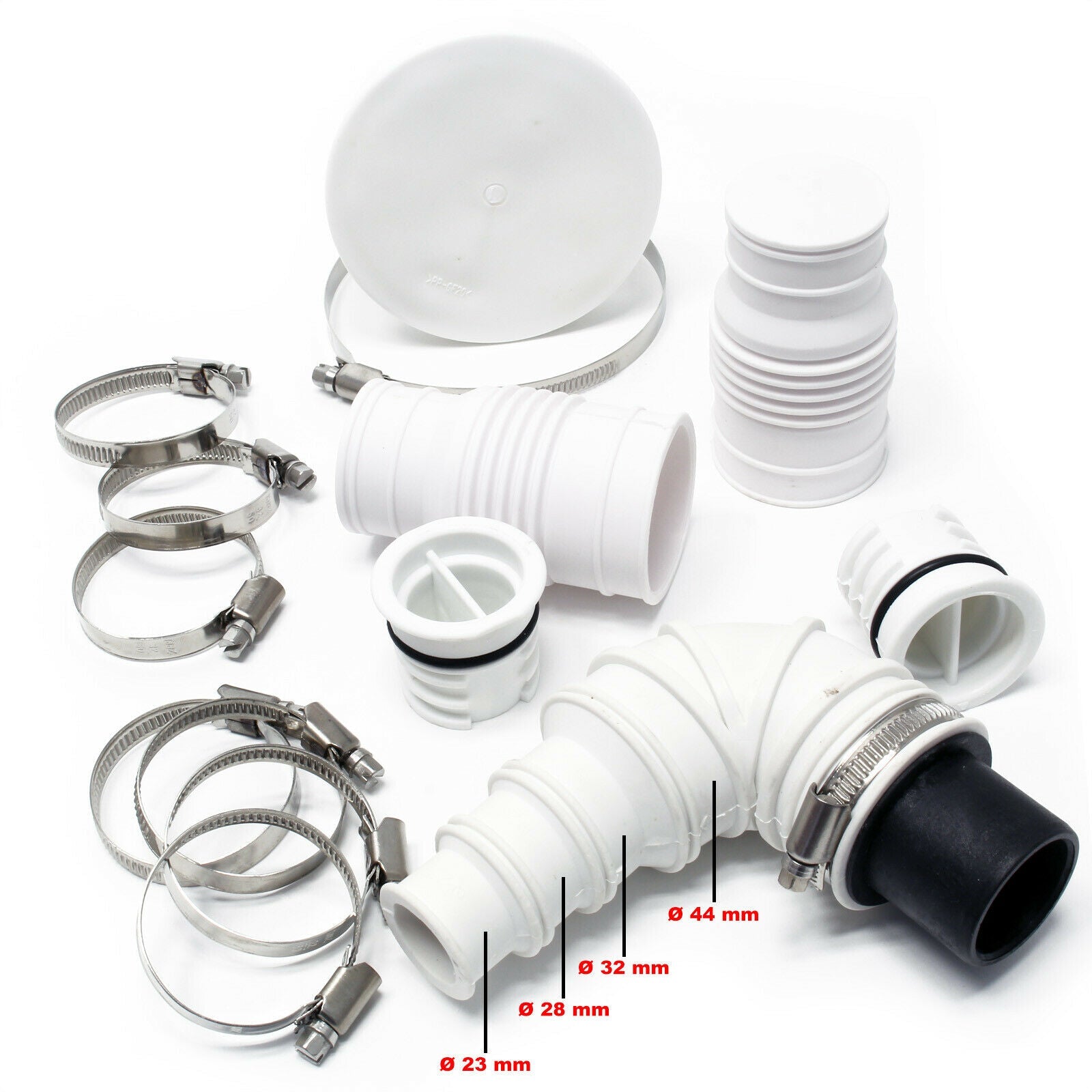

Avviso: alcuni degli accessori inclusi nella fornitura si trovano all'interno della stazione. Dimensioni: 487 x 153 x 306 mm Peso: 6 kg Materiale: Macinatore: acciaio inossidabile (304) Colore: bianco Versatile ideale per installazioni sanitarie situate sotto uno scarico. Accessori: 1 x Stazione di sollevamento 1 x Tappo di riempimento
2 x Valvole di non ritorno
1 x Raccordo a oliva angolato a gradini
8 x Morsetti a vite senza fine

Consumo energetico: 450 W

Livello di rumore: 30 - 45 dB
