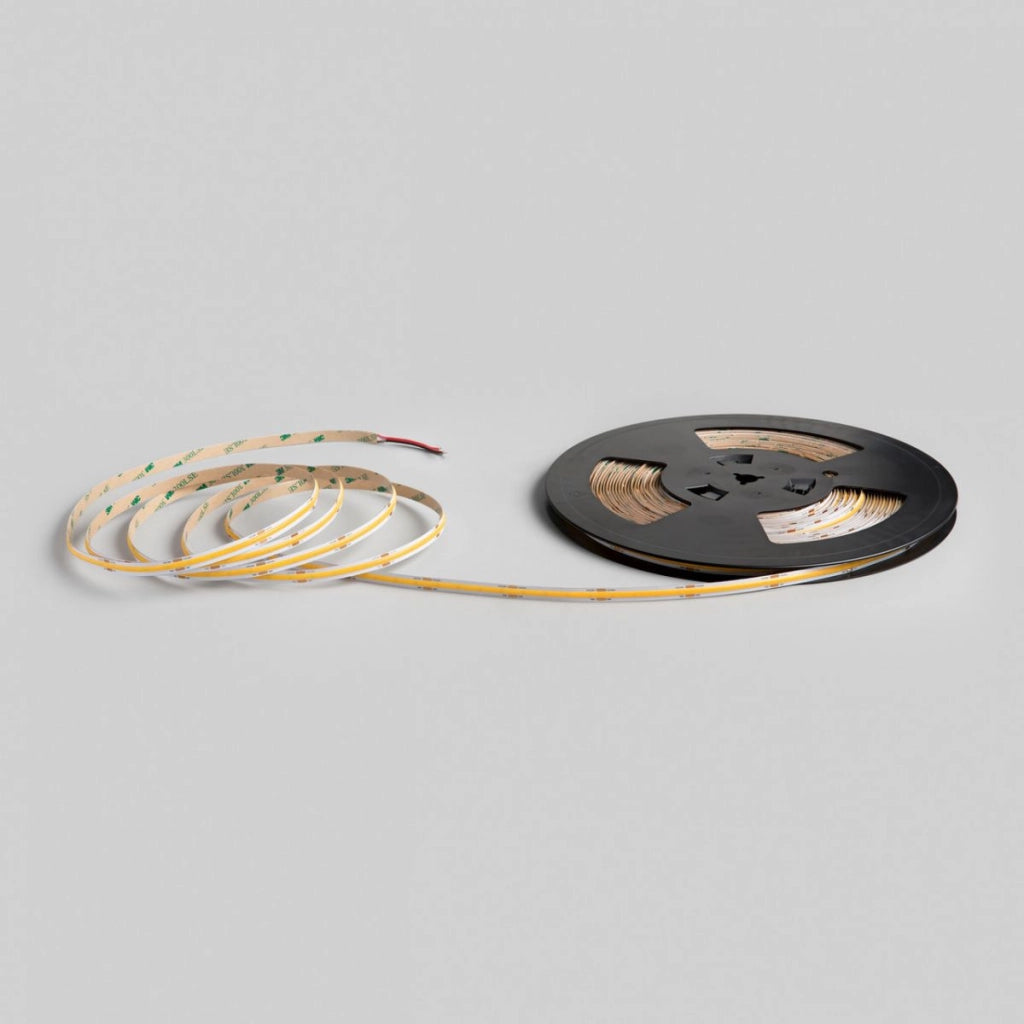

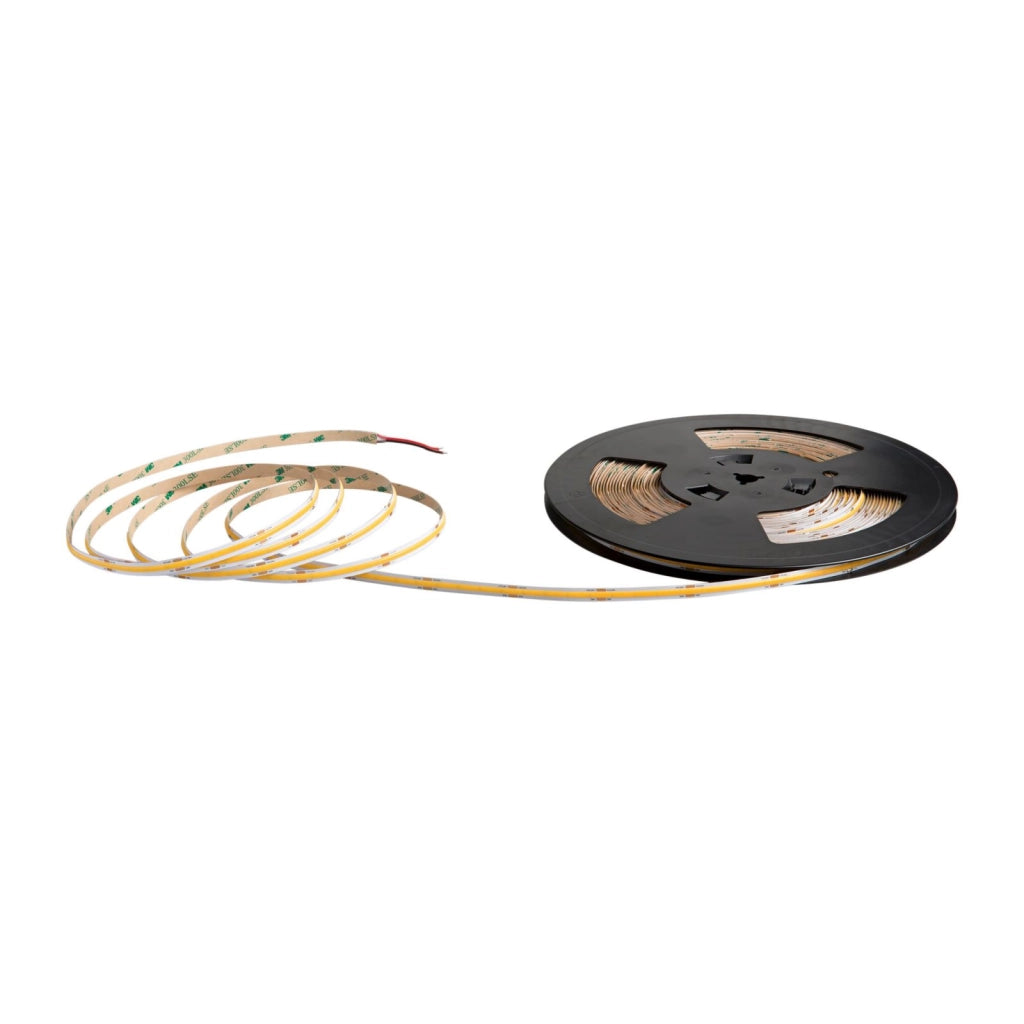

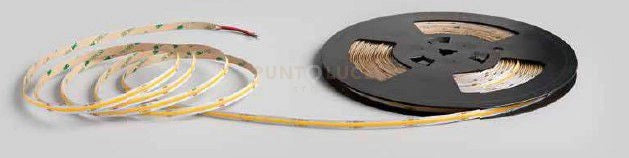

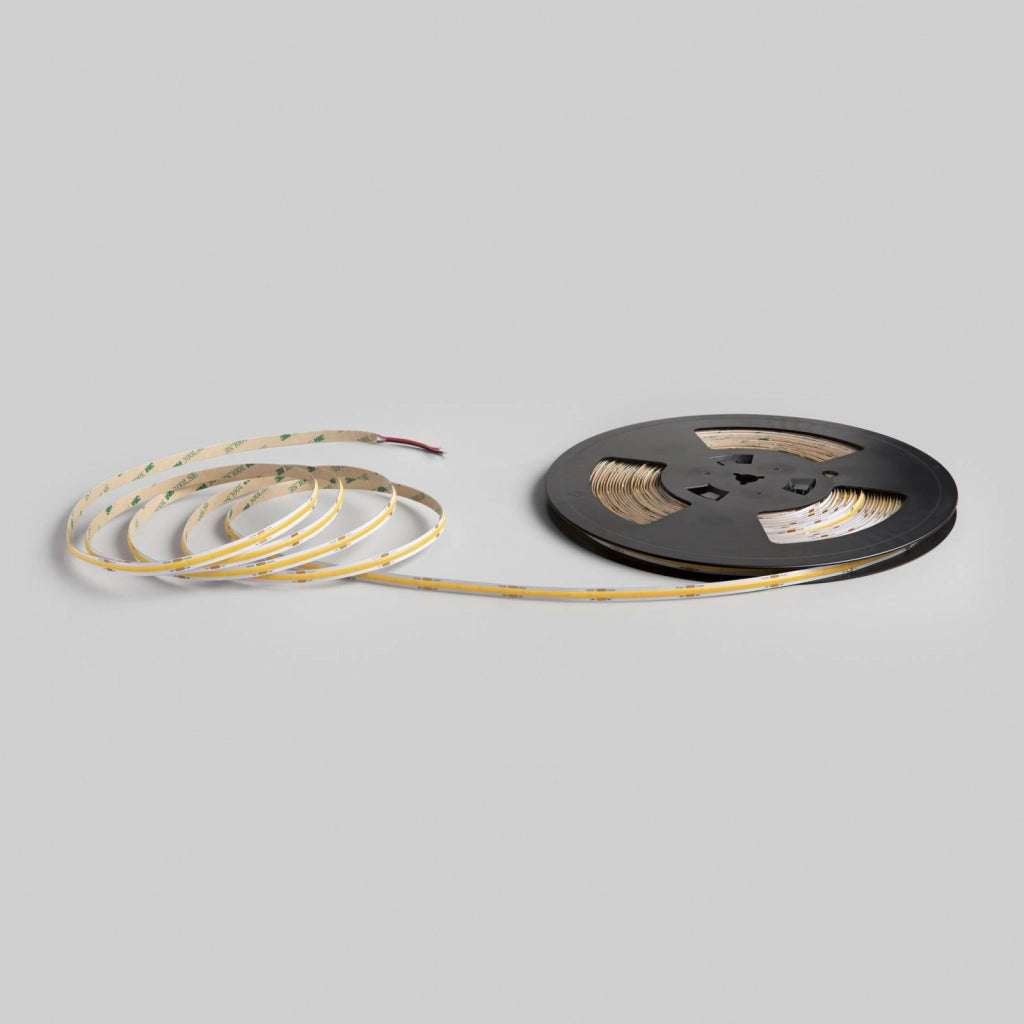

Striscia LED — COB SMD, 24 V DC, 15 W/m, 1725 lm/m, 4000 K, CRI > 90
Scheda tecnica e raccomandazioni per installazione elettrica e montaggio della striscia LED specificata.
Specifiche prodotto
| Modello / Tipo | STRIP LED COB SMD |
|---|---|
| Tensione di alimentazione | DC 24 V |
| Potenza | 15 W / metro |
| Flusso luminoso | 1725 lm / metro |
| Temperatura colore (CCT) | 4000 K (neutro) |
| Indice di resa cromatica | CRI > 90 |
| Lunghezza disponibile | 20 metri (singolo rotolo) |
| Taglio | ogni 5 cm |
| Altezza | 8 mm |
| Tipo di montaggio | profilo in alluminio consigliato / biadesivo sul retro (se fornito) |
| Ambito d'uso | interno (verificare IP se richiesto) |
Calcoli elettrici (passo-passo)
Calcolo della potenza totale, corrente e raccomandazioni sull'alimentatore (eseguito numero per numero).
1) Potenza totale
Potenza per metro = 15 W/mLunghezza totale = 20 mPotenza totale = 15 W/m × 20 m = 300 W
2) Corrente al primario 24 V
Tensione = 24 VCorrente I = Potenza totale ÷ Tensione = 300 W ÷ 24 VCalcolo digit by digit:300 ÷ 2424 goes into 300 -> 12 times = 24 × 12 = 288Resto = 300 - 288 = 12Aggiungendo decimali: 120 ÷ 24 = 5Quindi 300 ÷ 24 = 12.5 ACorrente risultante = 12.50 A
3) Margine raccomandato alimentatore
Consiglio tipico: prevedere almeno 20% di margine sull'alimentatore.Margine = 300 W × 20% = 60 WPotenza alimentatore consigliata = 300 W + 60 W = 360 WValore commerciale consigliato: alimentatore 24 V con potenza pari o superiore a 360 W.Soluzione pratica comune: alimentatore 24 V / 400 W (fornisce margine e durerà più fresco).
Raccomandazioni di cablaggio e alimentazione
- Per 20 m totali e corrente calcolata di 12,5 A, alimentare la striscia preferibilmente in parallelo: inserire l'alimentazione ogni 5 m (o almeno da entrambe le estremità per ogni tratta lunga) per ridurre caduta di tensione e ottenere luminosità uniforme.
- Se alimenti da un solo punto, calcola la caduta di tensione: per lunghe tratte è preferibile usare conduttori di sezione maggiore (vedi raccomandazione seguente).
- Sezione cavi raccomandata (linee principali): usare conduttori da almeno 2.5 mm² per tratti lunghi fino a 20 m oppure valutare 1.5 mm² solo per tratte molto brevi (<5 m). L'uso di 2.5 mm² riduce la perdita e la caduta di tensione.
- Usare connettori e saldature di buona qualità; per le giunzioni preferire saldature o connettori specifici per LED strip.
- Scegli un alimentatore con protezioni OVP/OVC e buona dissipazione; installalo in luogo ventilato.
Schema pratico di alimentazione (suggerito)
Esempio schema per 20 m diviso in 4 segmenti da 5 m (alimentazione in parallelo su ogni segmento):
Alimentatore 24 V / 400 W +- linea + / - -> alimenta segmento 0–5 m +- linea + / - -> alimenta segmento 5–10 m +- linea + / - -> alimenta segmento 10–15 m +- linea + / - -> alimenta segmento 15–20 mNota: ogni segmento collegato in parallelo all'alimentatore riduce caduta di tensione.
Taglio e montaggio
- La striscia è tagliabile ogni 5 cm. Tagliare solo sulle linee/indicatori di taglio presenti sulla striscia.
- Dopo ogni taglio assicurare corretta polarità al ricollegamento (+24 V e GND).
- Per montaggio consigliato l'uso di profili in alluminio (dissipazione termica, finitura estetica e protezione meccanica).
- Se installata senza profilo, verificare che la superficie supporti il calore; evitare ambienti chiusi senza dissipazione.
Thermal management e durata
COB SMD genera calore distribuito; per massimizzare durata e stabilità cromatica montare la striscia su superficie dissipante (profilo in alluminio). Evitare sovraccarichi continui oltre la potenza nominale.
Controllo e dimmerazione
Per dimmare usare driver/dimmer compatibili con strisce a 24 V in corrente continua. Assicurarsi che il dimmer supporti la potenza totale (es. 360 W). Se si usa PWM, verificare che la frequenza non introduca flicker visibile.
Sicurezza e note finali
- La scheda assume uso interno: se servisse IP (esterno) specificare grado di protezione e tipo di rivestimento (silicone/PU) prima dell'acquisto.
- Verificare sempre polarità prima di collegare l'alimentatore.
- Spegnere e scollegare l'alimentazione prima di effettuare tagli o collegamenti.
- Se non sei pratico, affidare l'installazione a un elettricista qualificato.
Checklist per l'acquisto
- Striscia LED COB SMD 24 V, 15 W/m — lunghezza 20 m
- Alimentatore 24 V con potenza = 360 W (consigliato 400 W per margine)
- Cavi di alimentazione sezione consigliata 2.5 mm² per le linee principali
- Profili in alluminio e cover (opzionali) per dissipazione e finitura
- Connettori saldati o connettori rapidi per strip
