Fissaggio distanziato Thermax 8 / 10
Il fissaggio termicamente isolato per installazione distanziata in sistemi compositi di isolamento termico esterno (ETICS)

Materiali di supporto:

• Calcestruzzo




• Mattone pieno in laterizio




• Mattone pieno in silicato di calcio




• Mattone semipieno (perforato verticalmente) in laterizio




• Mattone semipieno (perforato verticalmente) in silicato di calcio




• Blocco cavo in calcestruzzo alleggerito




• Calcestruzzo aerato autoclavato (calcestruzzo cellulare)




• Legno

Vantaggi:

• L installazione distanziata consente di regolare la posizione dell oggetto da fissare ed evita segni da schiacciamento e danni al sistema composito di isolamento termico esterno (ETICS). Thermax 8 e 10 utilizzati con il fissaggio universale UX si ancorano saldamente nel substrato.




• Il cono in materiale plastico crea una barriera termica tra l oggetto da fissare e l interno del supporto realizzando un fissaggio ottimizzato dal punto di vista energetico.




• Il cono in plastica rinforzata con fibra di vetro ricava la propria sede nel pannello isolante garantendo un installazione semplice e veloce senza l utilizzo di particolari strumenti.

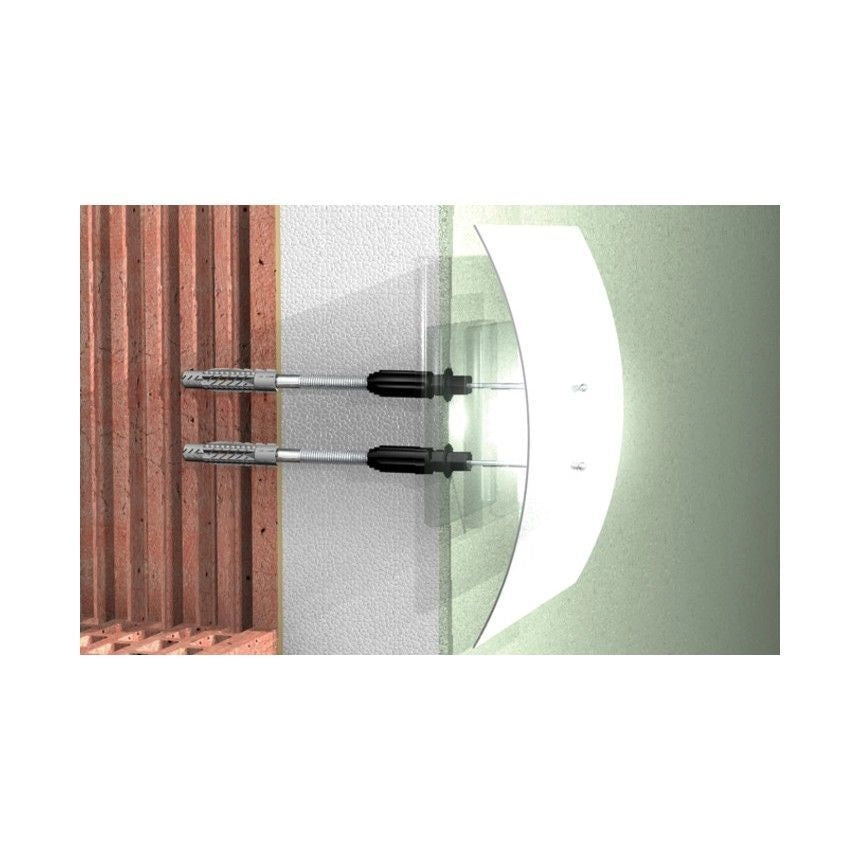

Applicazioni:

Per il fissaggio termicamente isolato di:

• Insegne

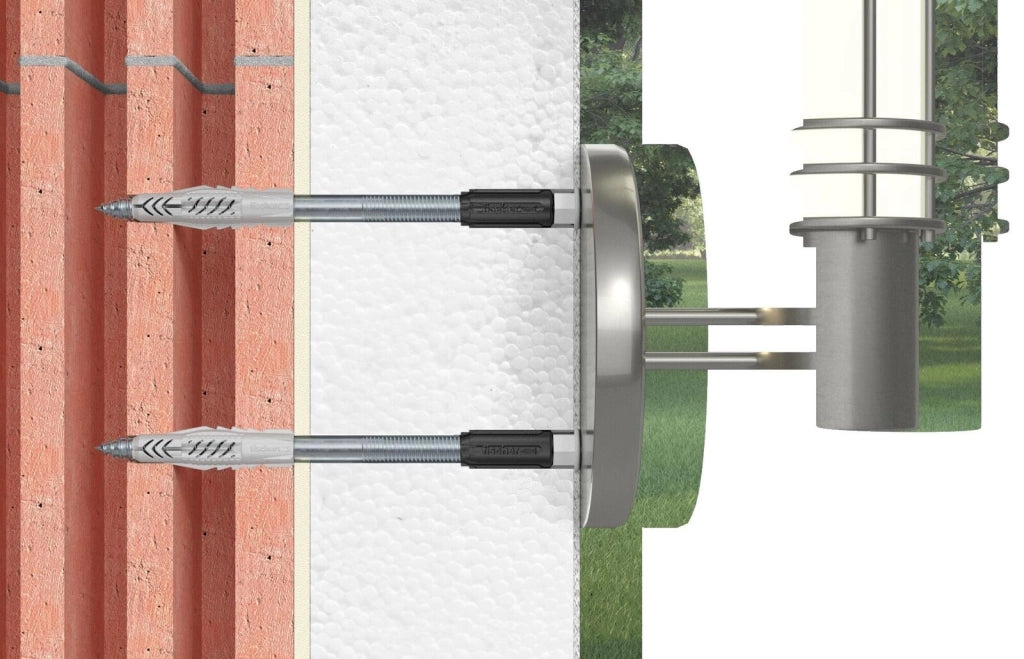

• Lampade




• Cassette delle lettere




• Rilevatori di movimento

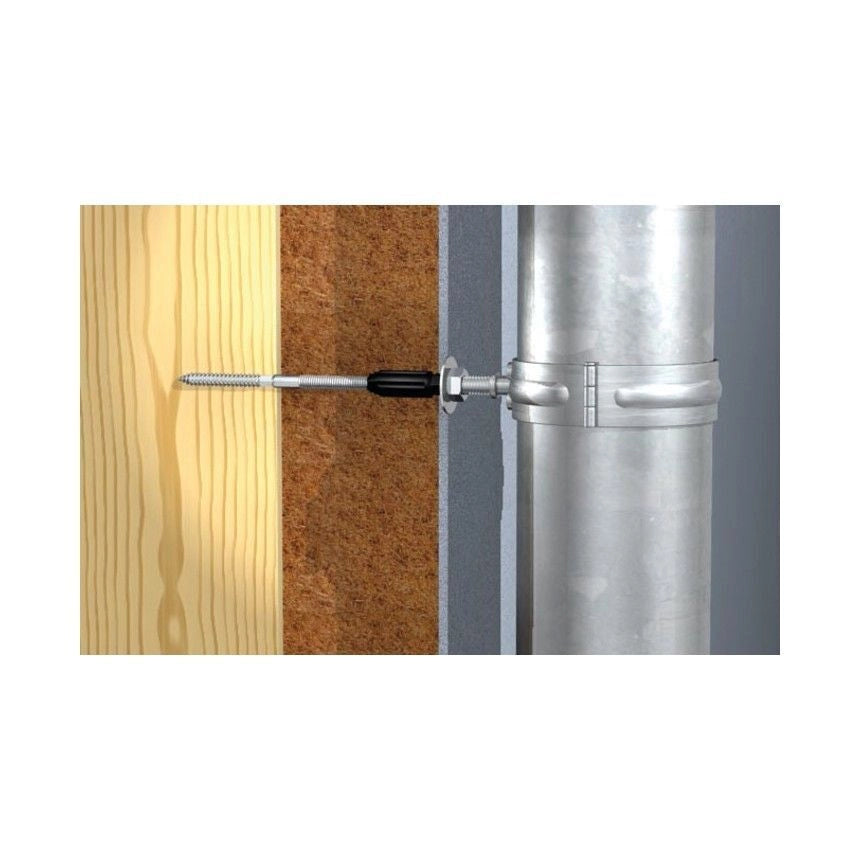

• Pluviali




• Parafulmini




• Guide per non vedenti

Funzionamento:

• Thermax 8 e Thermax 10 sono idonei per installazioni non passanti.




• Il cono autoforante rinforzato in fibra di vetro ricava la propria sede nell isolamento attraversando l intonaco durante l installazione.




• Il cono isolante crea una barriera termica minimizzando le perdite di calore.




• L installazione non richiede alcun particolare utensile.

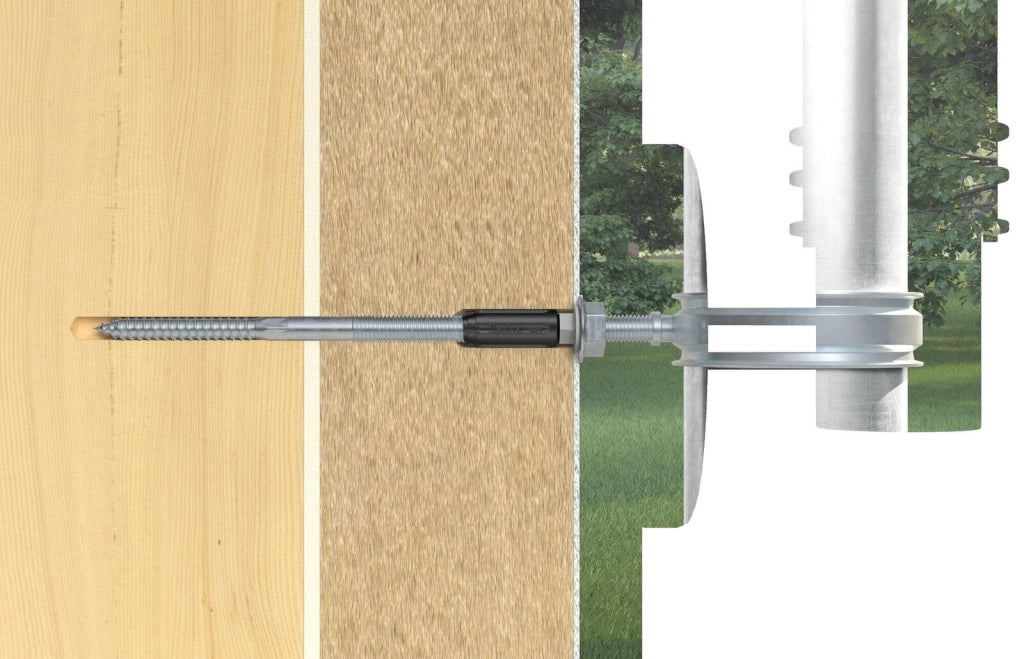

• In caso di utilizzo su legno senza fissaggio UX il legno cosi come l intonaco deve essere pre-forato: Thermax 8: d0 = 14 mm h0 = 50 mm; Thermax 10: d0 = 18 mm h0 = 50 mm (vedere nota a pie pagina nella tabella dei carichi)




• L ampia gamma offre molteplici opzioni di montaggio con viti metriche (M 6/8/10) viti per lamiera metallica (6 3 mm) viti truciolari da 6 0 mm o viti truciolari da 4 5 - 5 5 mm utilizzando un fissaggio a espansione SX 5.

Specifiche tecniche:

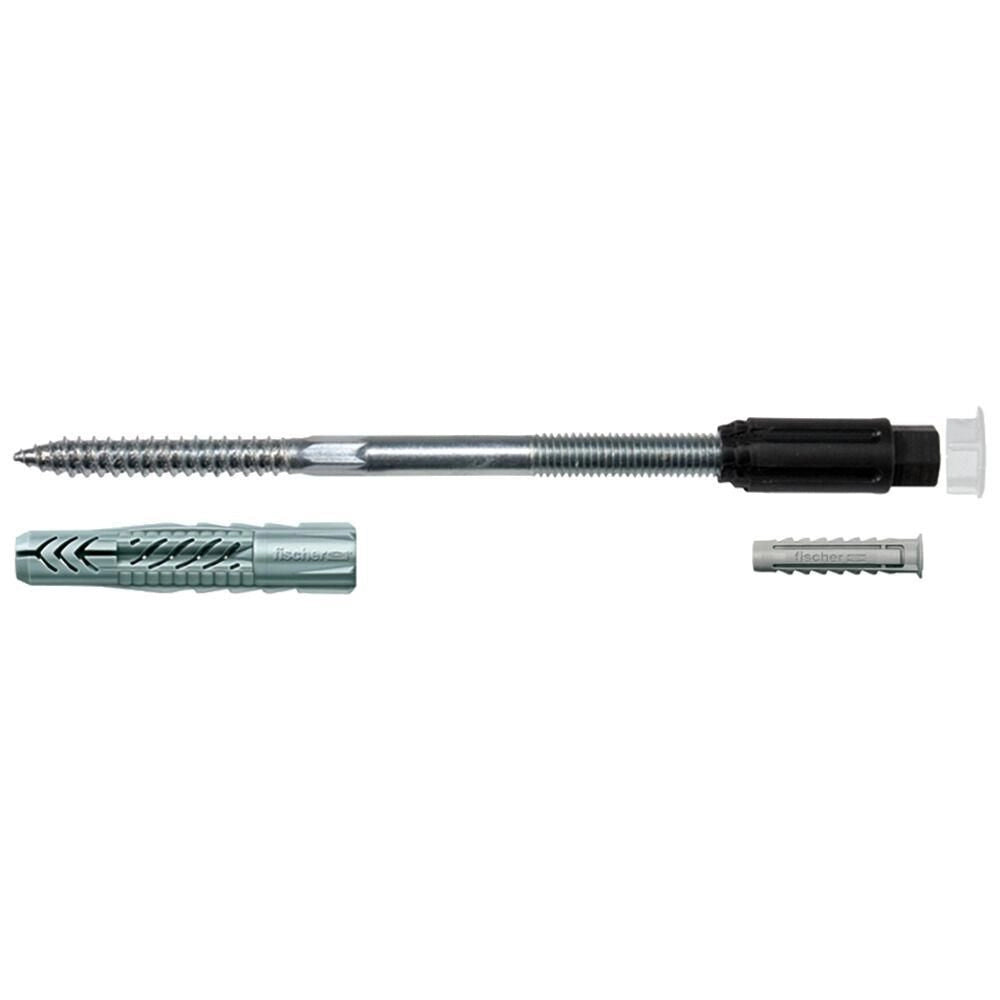

• Contenuto: UX 12 / Thermax;
• Lunghezza utile: 120 - 140;
• Chiave di serraggio - SW - [mm]: 13;
• Viti truciolari / metriche / per lamiere metalliche: M8;
• Profondita di ancoraggio - h_ef - [mm]: 70;
• Diametro foro - d₀ - [mm]: 12;
• Profondita foro - h₀ - [mm]: 200;
• Diam. Calotta - ADK - [mm]: 22;
• Confezione: 20;

Riferimenti:

• EAN: 4006209456996
• Codice fischer: 45699

Fischer 45699. Tipo di prodotto: Kit di viti e tasselli a muro, Adatto per materiali: Mattone, Cemento, Filettatura: M8. Diametro del foro del trapano: 1,2 cm, Profondità minima del foro del trapano: 20 cm. Quantità per pacco: 20 pz, Tipo di imballo: Scatola
