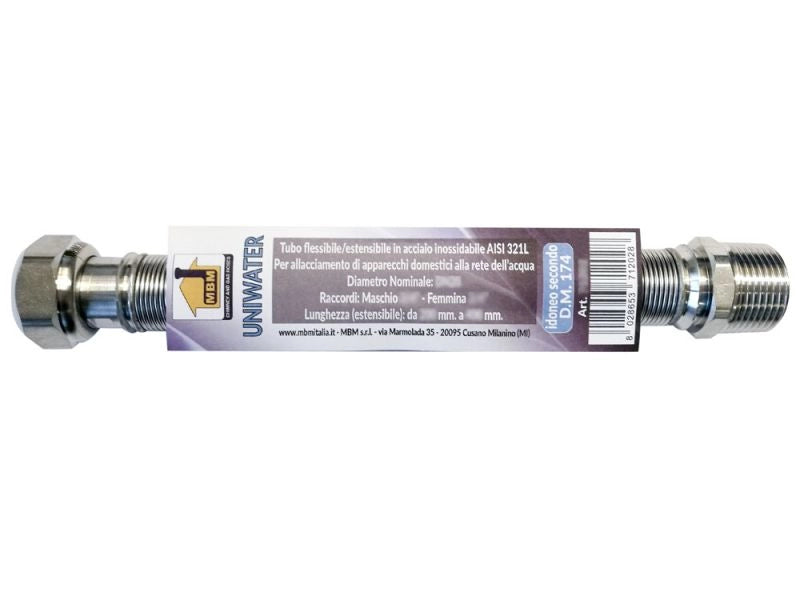

Tubo flessibile estensibile inox 1/2'' 75 / 130 mm acqua inox DM 174

Tubo flessibile gas estensibile giallo in acciaio inox 1/2'' 75 / 130 mm norma DM 174 nudo in acciaio caldaia/cucinatubo flessibile estensibile per collegamenti dalla rete gas/acqua ad apparecchiature domestiche quali caldaie. portata max 35kv costruiti conformemente alla normativa (uni cig 11353) . http://www.mbmitalia.com/new/catalogoweb/gas/gas2.html caratteristiche tecniche (stesse per tubo gas e tubo acqua): tubo interno: realizzato in acciaioINOX 316l ad onde parallele solubizzato, din 15, spessore 0,21 mm.racconto maschio: realizzato in acciaio inox AISI 303, filettatura secondo uni 7/1 a tenuta sul filetto.canotto portagirello: realizzato in acciaio inox AISI 303, con fresata antitorsione a sede di tenuta piana.protezione esterna: guaina realizzata in materiale composito ignifugo (solo per tubo gas giallo e tubo acqua bianco).guarnizioni: gomma a norma UNI EN 549dado girevole: realizzato in acciaio inox secondo la UNI EN 10088/2 o in ottone secondo la UNI EN 12164, filettatura secondo uni 228/1 non a tenuta sul filetto. avvertenze 1) tutti gli elettrodomestici devono operare con messa a terra (legge 46/90) 2) evitare l'installazione in ambiente con atmosfera di sostanze clorurate 3) evitare torsioni ed urti durante il trasporto ed il montaggio. 4) estendere il tubo flessibile tirandolo da ambedue i raccordi di estremità 5) non estendere oltre la misura indicata sui raccordi. 6) seguire attentamente l'istruzioni per il montaggio retroindicate. 7) per la pulizia del tubo, utilizzare esclusivamente acqua saponata risciacquando successivamente con acqua del rubinetto. 8) cambiare le guarnizioni ogni qualvolta il tubo dovesse essere rimontato. 9) avvalersi sempre di installatori autorizzati. 10) È vietato il collegamento di più tubi fra loro. decadenza della garanzia qualora non venissero rispettate le avvertenze sopraindicate, la garanzia cadrà automatica-mente. istruzioni per il montaggio del tubo gas (stesso vale per acqua) 1) iniziare i lavori chiudendo il rubinetto principale di intercettazione del gas (o acqua). 2) estendere il tubo flessibile fino alla misura necessaria, limitandolo alla L massima incisa sui raccordi. 3) per tipo femmina/femmina (fg.fg)collegare per primo il tubo flessibile all'apparecchio, inserendo la guarnizione di tenuta nell'apposita sede e avvitare manualmente in senso orario uno dei dadi senza serrare. collegare successivamente l'altra estremità del tubo al rubinetto d'intercettazione utilizzando lo stesso procedimento.per tipo maschio/femmina (mf.fg.)collegare per primo il raccordo maschio al rubinetto, applicando precedentemente sul filetto alcuni giri di teflon ed avvitando manualmente in senso orario il dado senza serrare. 4) posizionare l'apparecchio definitivamente, evitando che si creino pieghe o torsioni sul tubo con un raggio inferiore a 60 mm. 5) serrare definitivamente ambedue i raccordi di estremità utilizzando chiave fissa da 22 mm per il raccordo maschio e chiave fissa. 6) aprire il rubinetto d'intercettazione del gas (o acqua) e verificare la tenuta dei raccordi mediante l'utilizzo di acqua saponata da applicare sui raccordi stessi. l'eventuale formazione di bolle evidenzia la perdita di gas. in tal caso verificare il serraggio dei raccordi e procedere successivamente ad un ulteriore controllo. smontaggio 1) procedere nel senso inverso chiudendo per primo il rubinetto di intercettazione. 2) svitare prima il dado girevole e successivamente il raccordo maschio. note tecniche il tubo flessibile gas, a norma un1 11353 (acqua DM 174), a parete continua in acciaioINOX 316l di spessore non inferiore a mm. 0,21 è idoneo agli usi domestici di distribuzione del gas (o acqua), in conformità alle norme UNI EN 437, oltrechè alle vigenti prescrizioni di legge in materia. non necessita di manutenzione. in condizioni di impiego, fare attenzione al raggio di curvatura minimo, il quale non deve essere mai inferiore a 1,5 volte il diametro esterno.raccordo flessibile estensibile, idoneo per acqua secondo il d.m. 174 dado inox con fresata antitorsione, omologato per collegamenti alla rete dell'acqua di caldaie, scaldabagni, ecc. flexible extensible joint, suitable for domestic water use. stainless sTl nut with antitorsion mill, approved connecting boiler, water-heater, etc. to water network.scheda tecnica - technical schedule guarnizioni gaskets gomma a norma UNI EN 549 rubber according normative UNI EN 549 trattamento termico heat treatment solubilizzazione anneal applicazione application statica static saldatura welding mezzo tig senza apporto di materiale in atmosfera controllata a norma UNI EN 1418 tig welding without material contribution in regulated atmosphere, normative UNI EN 1418 temperatura d'esercizio working temperature -10°c / +90c tubo hose acciaio inox AISI 321l ad onde parallele stainless sTl AISI 321l parallel wawes spessore thickness 0,21 mm. maschio male acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 filettatura maschio male thread a norma UNI EN 10226-2 according normative UNI EN 10226-2 codulo portadado shanklenght bringnut acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 dado nut acciaio hi speed inox AISI 303 hi speed stainless sTl AISI 303 filettatura dado nut thread a norma UNI EN iso 228-1 according normative UNI EN iso 228-1 diametro - diameter DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 uso acqua - water use 8 bar 8 bar 8 bar 5 bar 5 bar 5 bar tabella pressione massima d'esercizio - maximum working pressure schedule diametro - diameter DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 raggio minimo in millimetri - minimum radius in mm. 30 40 45 50 55 60
