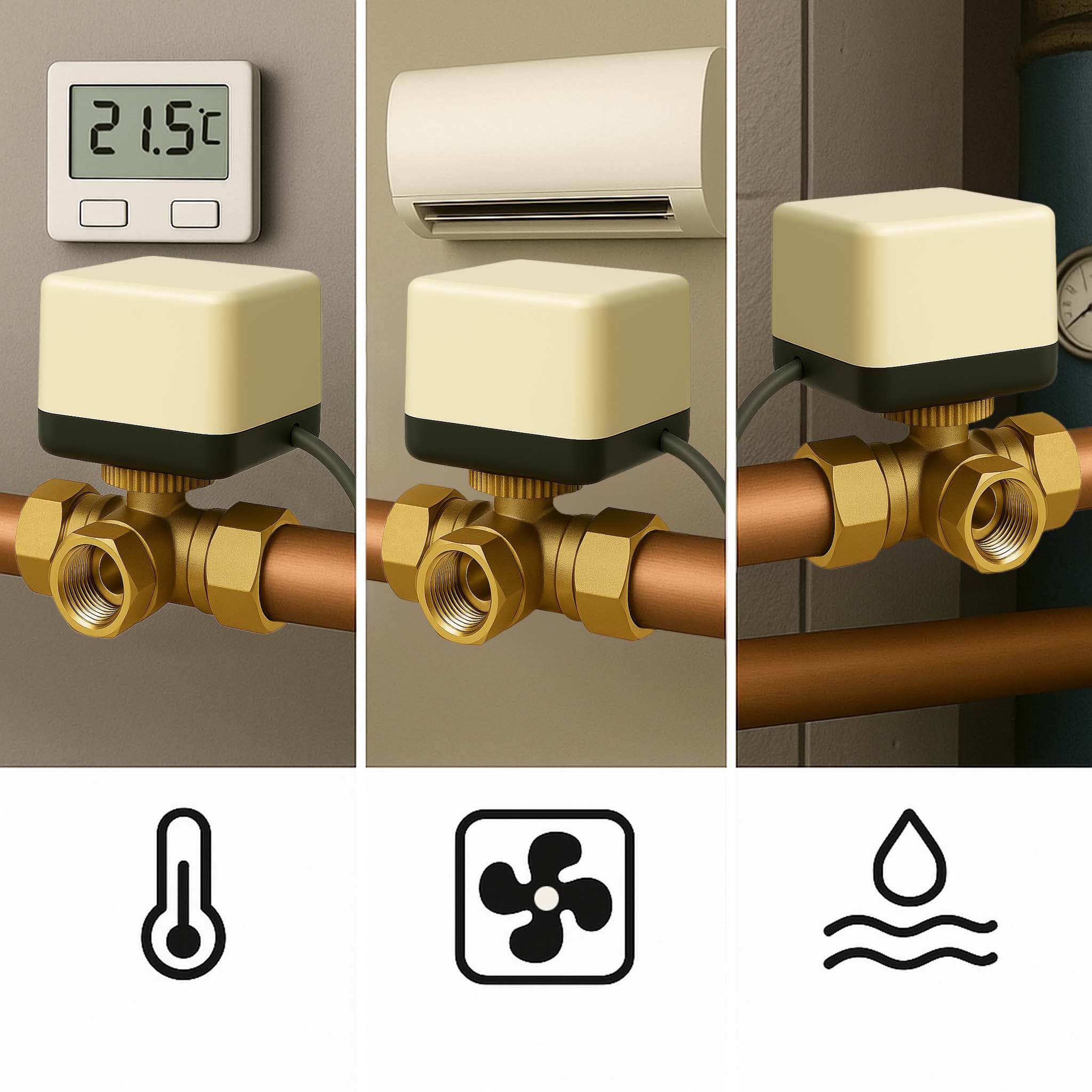

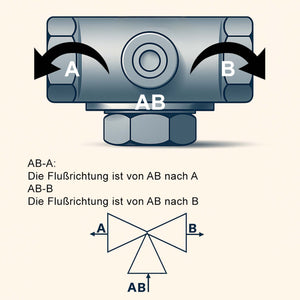

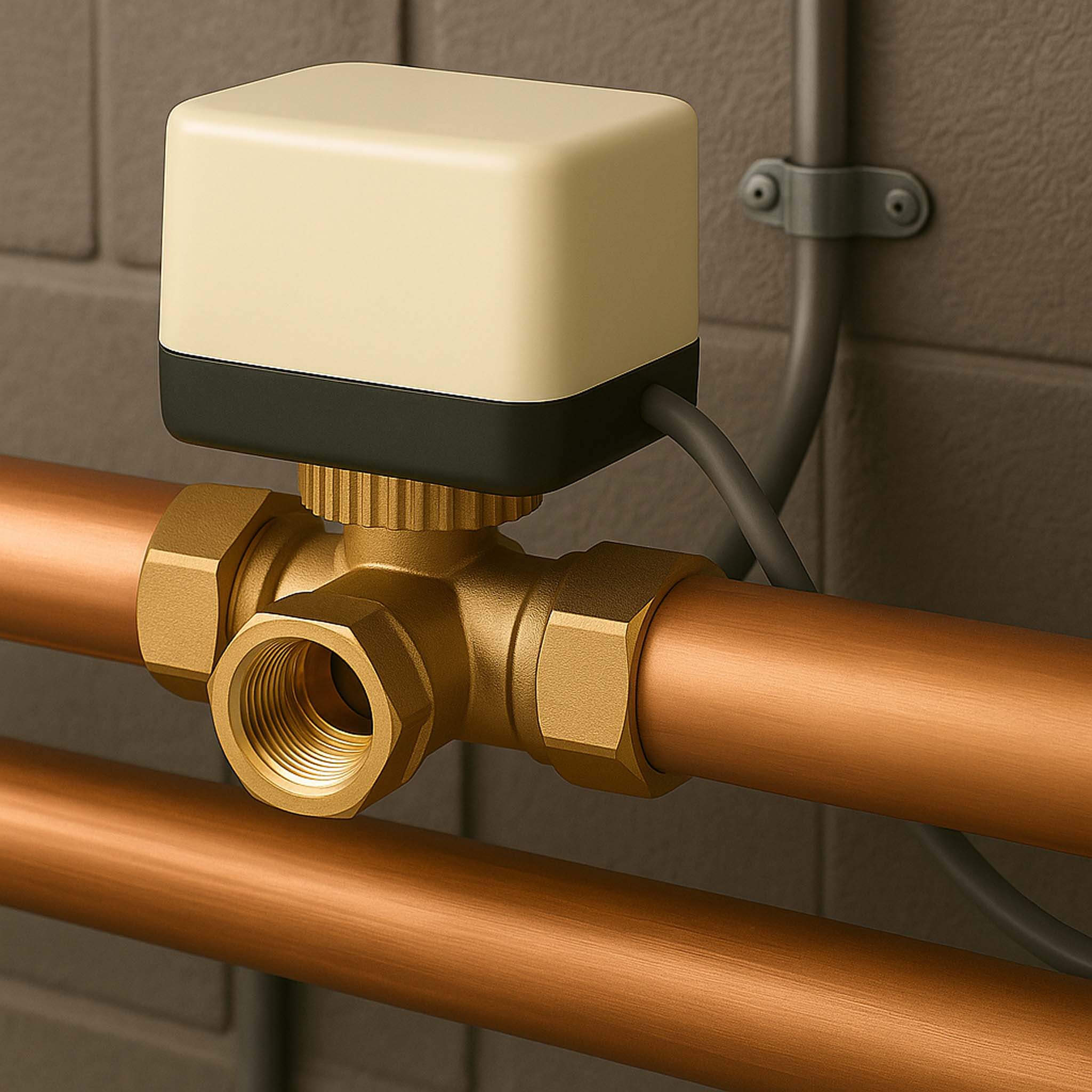

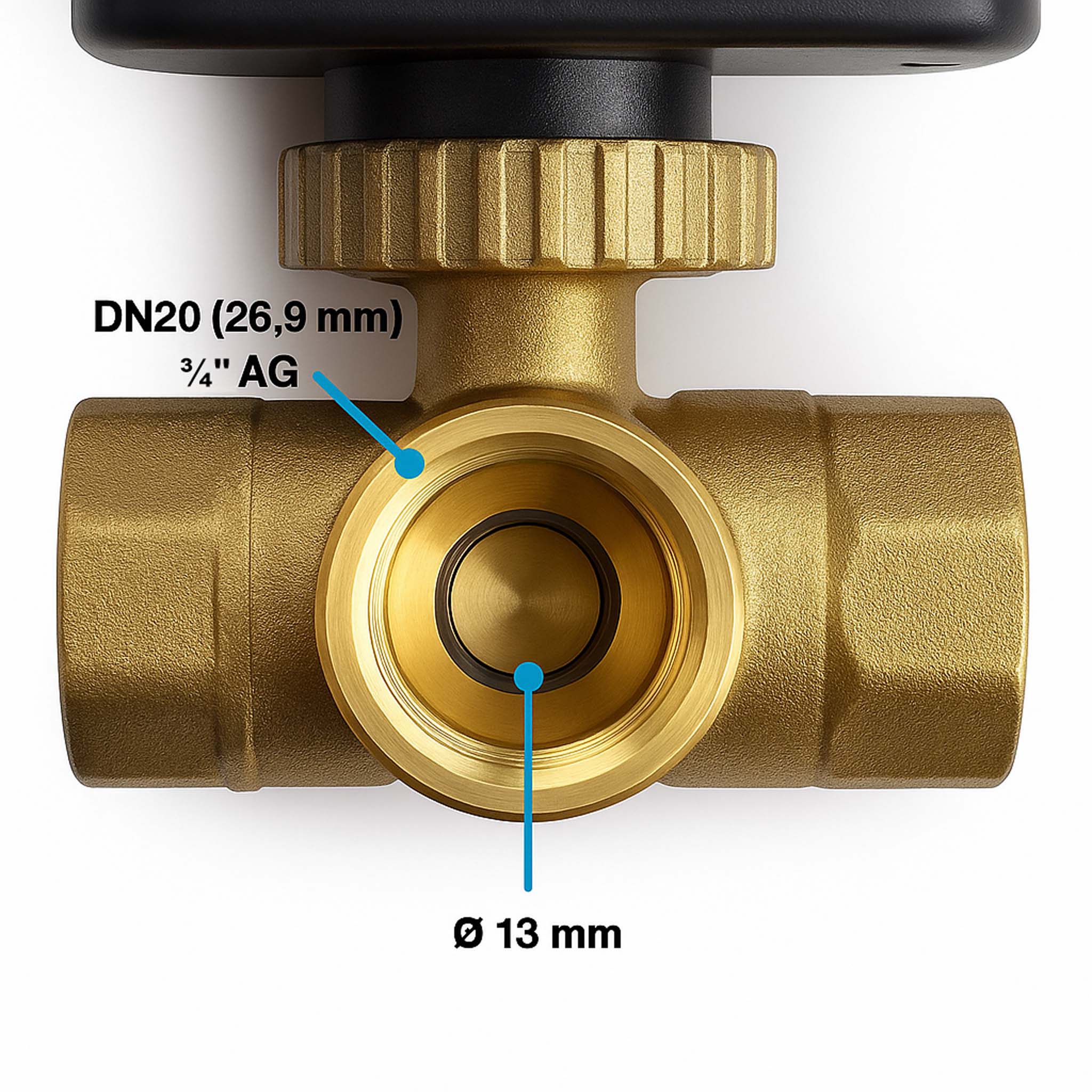

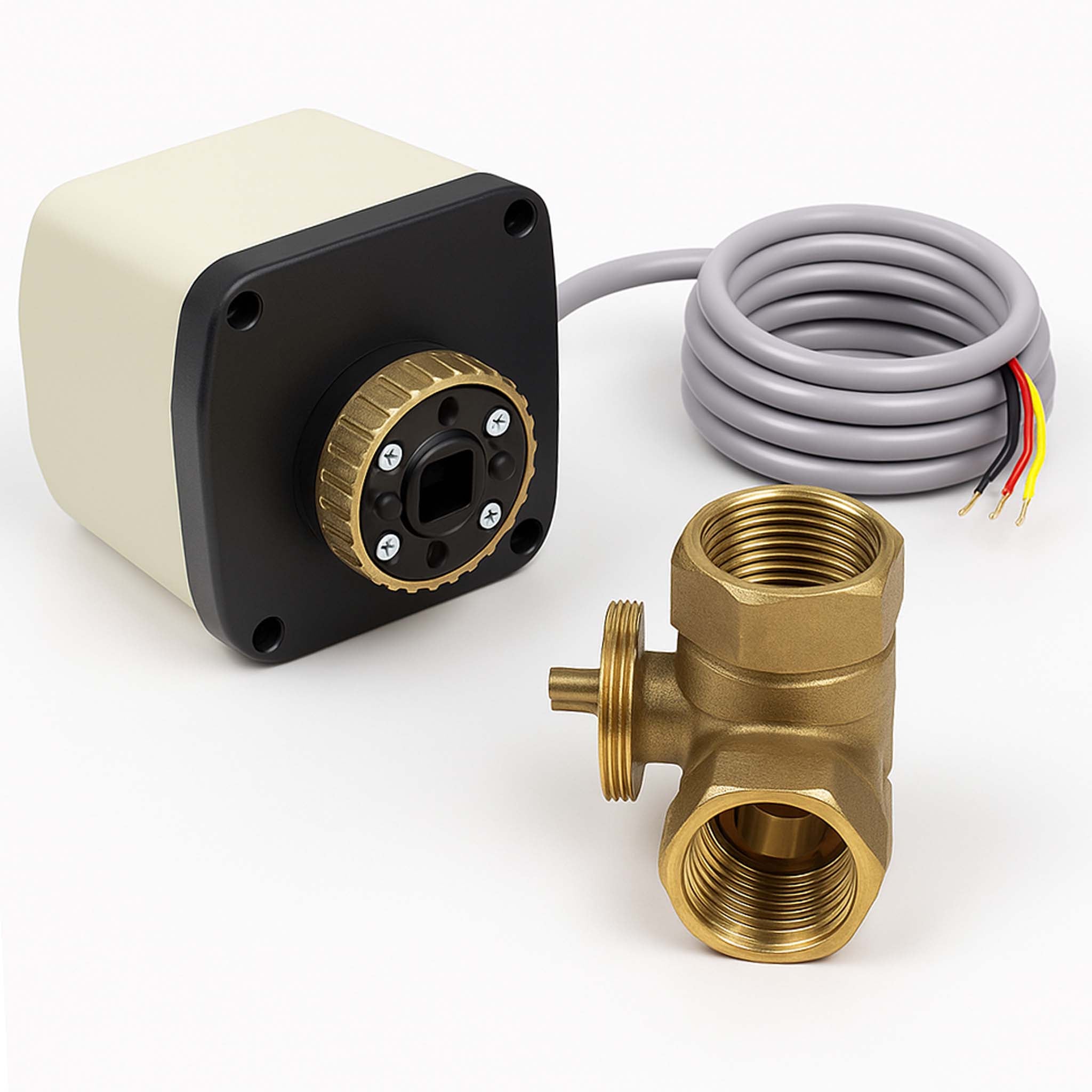

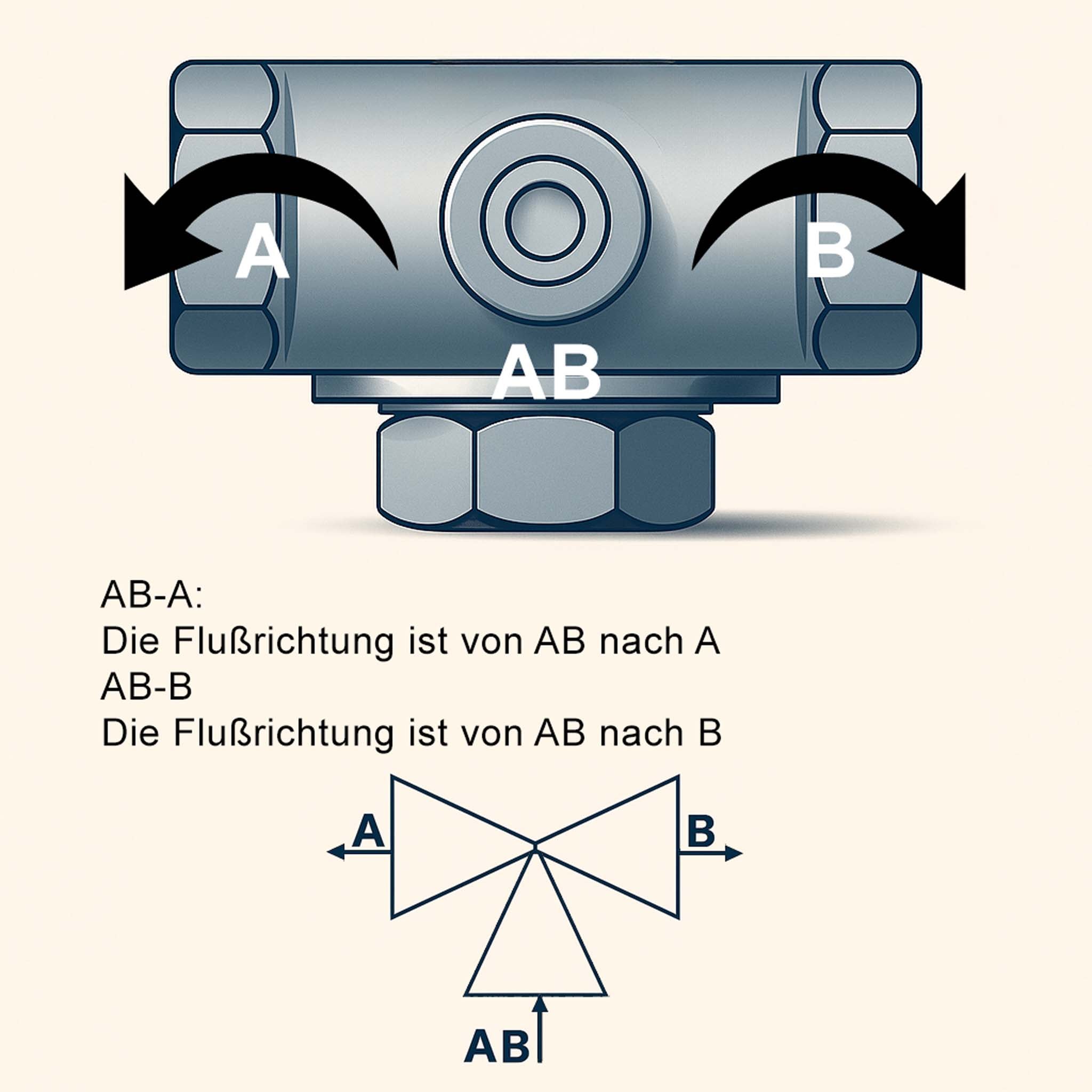

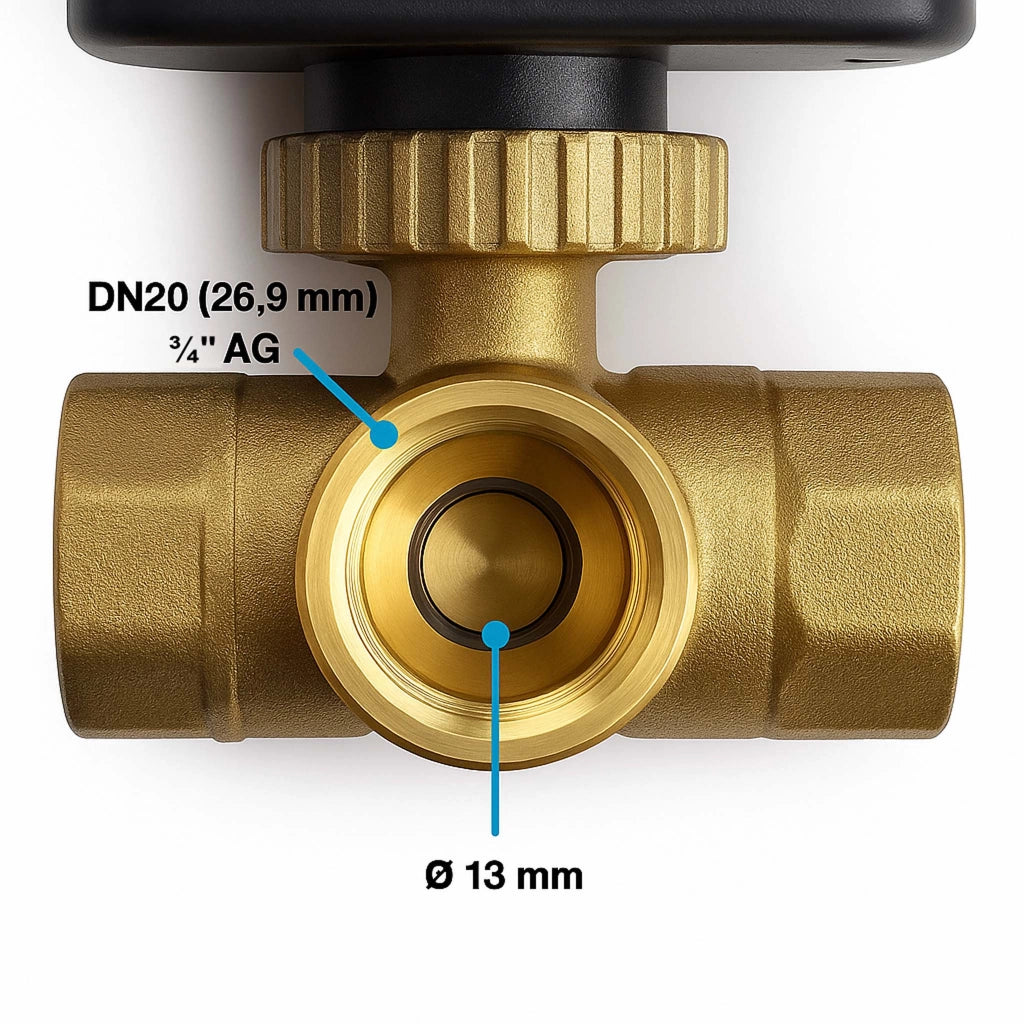

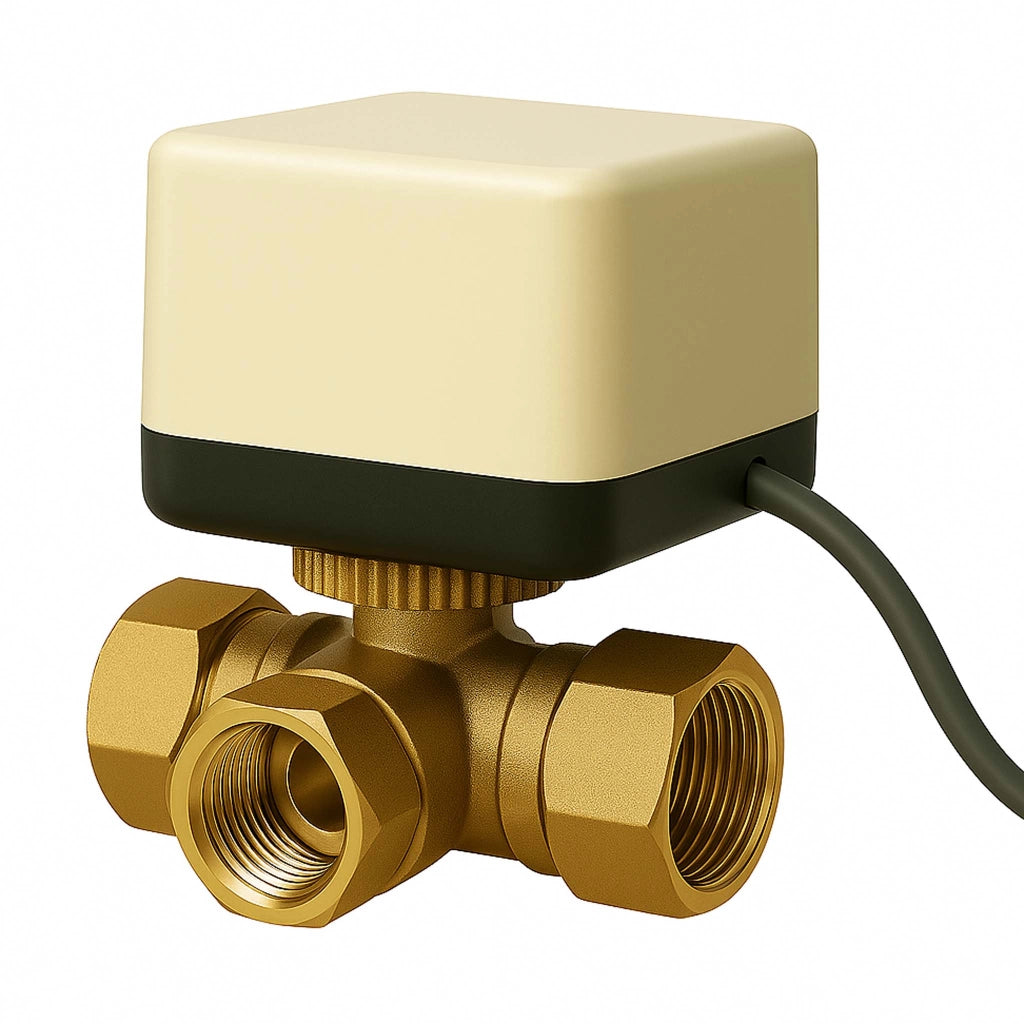

Le valvole di zona motorizzate della serie DQ320 si presentano come delle valvole a sfera, sulle quali è montato un attuatore (o servomotore). Quest'ultimo, serve a far azionare la valvola.Il corpo è in ottone fucinato. In caso di black out, la valvola può essere aperta o chiusa per mezzo di una chiave inglese, dopo aver rimosso la parte di comando. Il dispositivo è limitato a due posizioni stabili: "tutto aperto“ (on), "tutto chiuso“ (off). Le valvole di zona possono essere utilizzate per i circuiti idrici dell'acqua calda e potabile, per gli impianti di climatizzazione e di riscaldamento, con un funzionamento di tipo ON-OFF.Le valvole a due o a tre vie si prestano a diverse possibilità di utilizzo permettendo ad esempio: 1. Regolazione di zona e regolazione ambiente per gli impianti di riscaldamento2. Regolazione di impianti di condizionamento, riscaldatori elettrici o altri dispositivi individuali di climatizzazione.3. Regolazione dei circuiti di riscaldamento e dell'acqua calda, indipendenti l'uno dall'altro. Uno di questi sistemi ha la precedenza.Il controllo delle valvole a zona avviene attraverso un termostato ambiente oppure uno per l'acqua. Il tempo di impostazione è di 15 secondi.Montaggio:La valvola di zona può essere installata ovunque, a eccezione delle posizioni in cui il servomotore si trova sotto il livello orizzontale. Durante il montaggio, devono essere rispettate le norme TÜV e VDE vigenti. Batteria inclusa: No Batteria necessaria: No Colore: beige Dimensioni: 114 x 80 x 136 mm Tensione di rete/frequenza (V~/Hz): 220–240 V / 50 Hz Tipo di prodotto: valvola di zona Download Manuale di istruzioni per Valvola di zona motorizzata a tre vie serie DQ320 220VAC DN20 26.9 mm (3/4") Istruzioni di sicurezza Indicazioni generali Prima di mettere in funzione il prodotto, leggere e seguire le istruzioni per l'uso e le indicazioni di sicurezza. Questo apparecchio non è destinato all'uso da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e/o conoscenza, a meno che non siano sotto supervisione o non abbiano ricevuto istruzioni operative da una persona responsabile della loro sicurezza. Sorvegliare i bambini per assicurarsi che non giochino con il dispositivo. Uso previsto Utilizzare le valvole di zona multiporta solo per l'uso previsto nei sistemi di riscaldamento, raffreddamento o trattamento dell'acqua. Non utilizzare con sostanze aggressive o esplosive.Rispettare i limiti di pressione massima Rispettare i valori massimi di temperatura e pressione consentiti in base alle specifiche tecniche della valvola. Installare la valvola solo in aree con condizioni ambientali adeguate per evitare danni causati da temperature estreme.Pericolo di scosse elettriche Non sollevare, trasportare o fissare mai il dispositivo tramite il cavo di alimentazione. Assicurarsi che i collegamenti elettrici e i cavi siano sigillati a tenuta stagna per evitare cortocircuiti. In caso di danni al cavo o alla spina causati da fattori esterni, non riparare il cavo! Sostituirlo con uno nuovo. Non superare il carico massimo di corrente e tensione ammesso dalla valvola di zona. Produttore WilTec Wildanger Technik GmbH Wilhelm-Lexis-Str. 8 52249 Eschweiler DE service@wiltec.info
