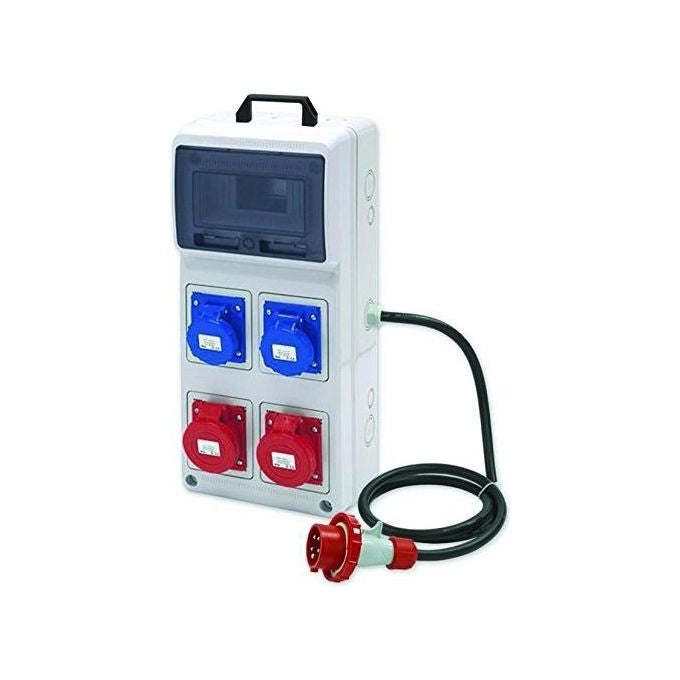

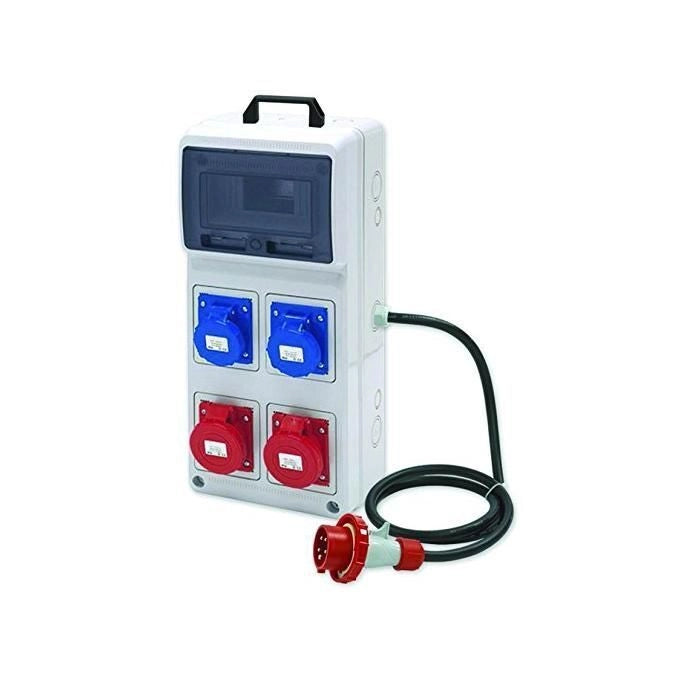

Il Vigor-Blinky Quadro Di Distribuzione Generale 2242 è un quadro da cantiere portatile con 4 prese IP67 da 16 A, pensato per chi opera in ambienti esterni e industriali, disponibile nella sezione Quadri Elettrici di Yeppon, dove puoi confrontarlo con altri modelli della stessa categoria.

Vigor-Blinky 2242 — Quadro di Distribuzione da Cantiere 220/380 V

Design e materiali

Il quadro di distribuzione Vigor-Blinky 2242 è realizzato in materiale plastico antiurto di alta resistenza meccanica, classificato con resistenza agli urti IK08, un livello che garantisce protezione contro impatti significativi tipici dei cantieri edili e degli ambienti industriali. La struttura è composta da ABS e Nylon, due materiali noti per la loro robustezza, leggerezza e capacità di resistere agli agenti atmosferici, alle vibrazioni e agli urti accidentali che si verificano frequentemente nei contesti di utilizzo previsti.

Il colore grigio della scocca è una scelta funzionale, comune nei quadri da cantiere, che facilita lidentificazione visiva in ambienti di lavoro affollati e riduce lassorbimento di calore sotto la luce solare diretta. Le dimensioni del quadro sono di 50,6 cm di altezza × 23 cm di larghezza × 15 cm di profondità, proporzioni che consentono un posizionamento agevole sia a parete che in modalità mobile, adattandosi a diverse configurazioni di cantiere.

Il peso del prodotto è di circa 2,33 kg, una misura che rende il quadro maneggevole per il trasporto e il riposizionamento durante le fasi di lavoro. La confezione ha dimensioni di 56 cm × 35 cm × 22 cm, con un peso complessivo imballato di 5,14 kg, a conferma della solidità dellimballo protettivo fornito.

Le prese sono incassate nella struttura e protette da coperchi a tenuta stagna, contribuendo al grado di protezione IP67 dichiarato per le prese stesse. Il cavo di alimentazione in dotazione è di tipo siliconico con sezione 5G2,5 mm², una scelta tecnica che garantisce flessibilità anche a basse temperature e resistenza al calore, caratteristiche fondamentali per un utilizzo prolungato in condizioni ambientali variabili. Il materiale siliconico del cavo mantiene le sue proprietà meccaniche in un intervallo di temperatura operativa compreso tra -25 °C e +40 °C, rendendolo adatto sia a cantieri invernali che a contesti estivi.

Prestazioni e funzionalità

Il quadro di distribuzione Vigor-Blinky 2242 è progettato per distribuire energia elettrica in modo sicuro su cantieri e in ambienti industriali esterni, con una tensione nominale di 230/400 V e una corrente nominale di 16 A. Queste caratteristiche lo rendono compatibile con la maggior parte delle attrezzature professionali da cantiere, dagli utensili elettrici alle pompe e ai compressori.

Il quadro è dotato di 2 prese CEE 16 A a 3 poli (230 V monofase), ciascuna con una potenza disponibile di 3 kW, ideali per alimentare utensili elettrici standard, illuminazione da cantiere e piccole apparecchiature. A queste si affiancano 2 prese CEE 16 A a 4 poli (400 V trifase), con una potenza disponibile di 9 kW ciascuna, adatte ad alimentare macchinari industriali, motori trifase e attrezzature ad alto assorbimento. Tutte e quattro le prese sono certificate IP67, il che significa che sono protette contro la polvere e contro limmersione temporanea in acqua fino a 1 metro di profondità: una garanzia concreta di continuità operativa anche in condizioni di pioggia intensa o terreno bagnato.

La protezione elettrica è affidata a un interruttore magnetotermico differenziale a 4 poli da 16 A, che interviene sia in caso di sovraccarico o cortocircuito (protezione magnetotermica) sia in caso di dispersione di corrente verso terra (protezione differenziale), tutelando sia le apparecchiature collegate che gli operatori. La spina di alimentazione è di tipo CEE a 5 poli da 16 A a 400 V, con cavo siliconico da 2 metri incluso, pronto alluso senza necessità di adattatori aggiuntivi.

Il quadro è conforme alle normative CEI EN 60309-1 e CEI EN 60309-2, che regolano le prese e le spine industriali, nonché alla Direttiva europea 2014/35/UE sulla sicurezza dei materiali elettrici. La resistenza di isolamento è superiore a 10 MΩ, un valore che attesta lintegrità dellisolamento elettrico e la sicurezza del prodotto. Il materiale della scocca supera il test del filo incandescente a +650/+850 °C, garantendo che il quadro non contribuisca alla propagazione di eventuali incendi.

Esperienza duso e vantaggi

Nella pratica quotidiana di un cantiere, la gestione dellalimentazione elettrica è una delle operazioni più critiche: un quadro di distribuzione affidabile riduce i tempi di fermo macchina e consente di alimentare contemporaneamente più attrezzature senza dover ricorrere a soluzioni improvvisate. Il modello 2242 risponde a questa esigenza con 4 prese attive in simultanea — 2 monofase da 230 V e 2 trifase da 400 V — permettendo di gestire sia utensili leggeri che macchinari ad alto assorbimento dallo stesso punto di distribuzione.

La portabilità del quadro, con un peso di 2,33 kg, consente di spostarlo facilmente da unarea di lavoro allaltra senza attrezzature di sollevamento. La modalità di installazione è doppia: può essere fissato a parete in modo permanente oppure utilizzato in configurazione mobile, adattandosi allevoluzione del cantiere nel tempo. Il cavo siliconico da 2 metri incluso nella confezione permette di collegarlo immediatamente alla rete senza necessità di prolunghe aggiuntive per la connessione alla sorgente.

La protezione IP67 delle prese garantisce che il quadro possa operare anche in condizioni meteorologiche avverse — pioggia, umidità elevata, polvere — senza interruzioni del servizio. Questo si traduce in continuità operativa anche nelle giornate più difficili, riducendo i rischi di fermo lavori legati alle condizioni ambientali. Il grado di protezione IP55 del corpo principale assicura ulteriore resistenza agli spruzzi dacqua provenienti da qualsiasi direzione.

Linterruttore magnetotermico differenziale integrato a 4 poli da 16 A svolge una funzione di protezione attiva: in caso di anomalia elettrica, interviene automaticamente senza richiedere lazione delloperatore, proteggendo sia le attrezzature collegate che le persone presenti nellarea di lavoro. Questo elimina la necessità di installare protezioni esterne aggiuntive, semplificando la configurazione dellimpianto temporaneo di cantiere e riducendo i tempi di allestimento. La conformità alle normative CEI EN 60309 e alla Direttiva 2014/35/UE assicura che il quadro possa essere utilizzato in contesti professionali regolamentati senza problemi di conformità agli standard di sicurezza vigenti.
