Il Wiha Tester Del Campo Rotante Cat III 1000 V Cat IV 600 V è uno strumento di misura professionale per impianti trifase, disponibile nella sezione Flessometri Misuratori Laser e Strumenti di Misurazione di Yeppon, dove puoi confrontarlo con altri modelli della stessa famiglia.

Wiha Tester Del Campo Rotante Cat III 1000 V Cat IV 600 V

Design e materiali

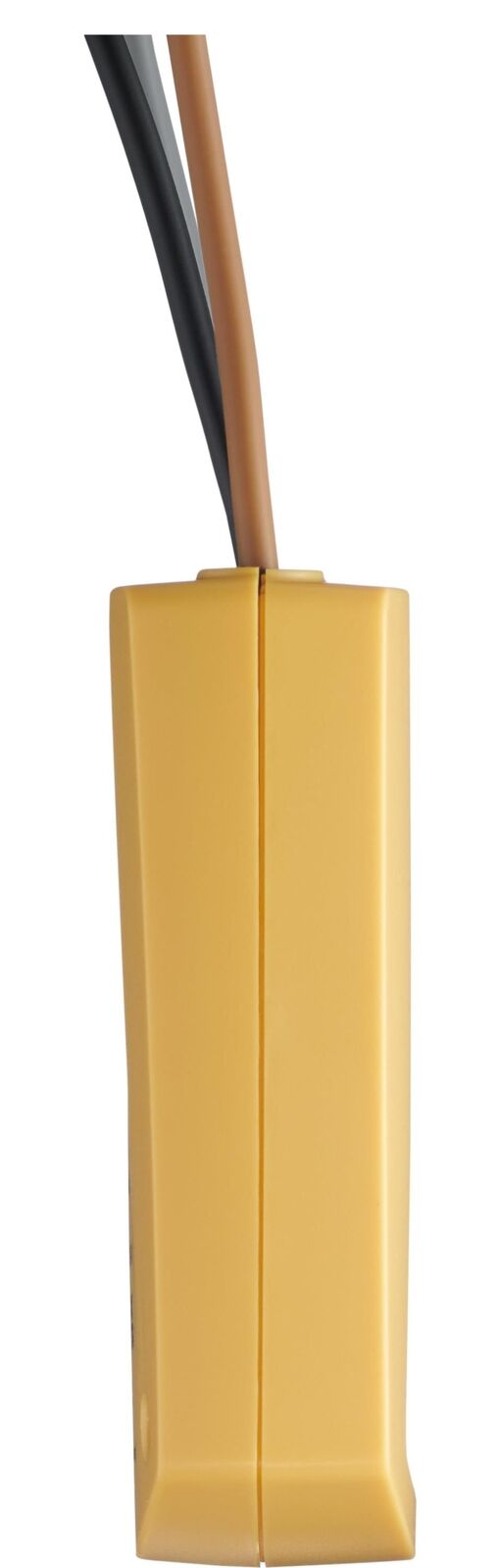

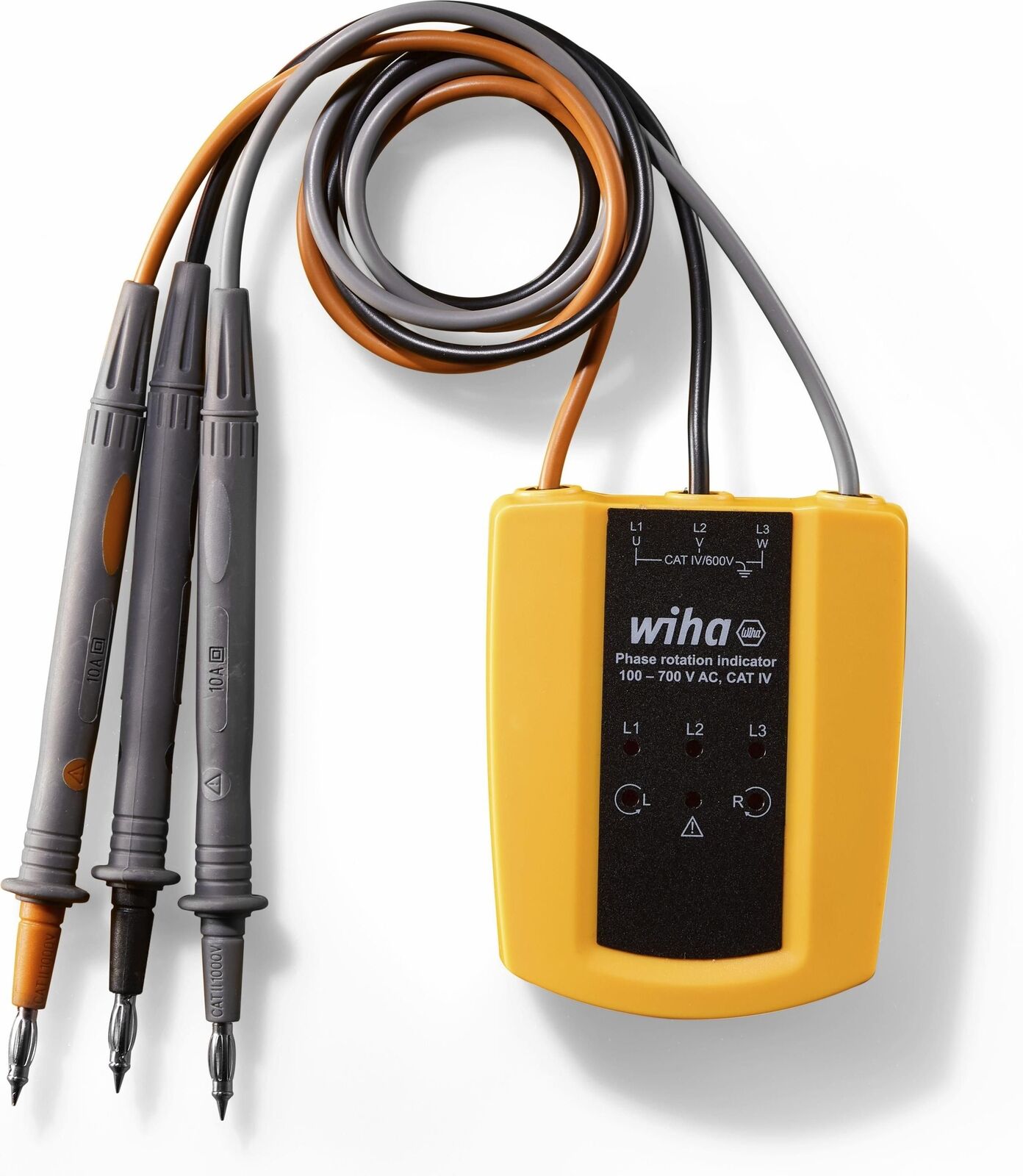

Il Wiha 45221 si presenta in una colorazione bicolore nero e giallo, una combinazione tipica degli strumenti di misura professionali che facilita il riconoscimento immediato sul campo di lavoro. Le dimensioni compatte — 9,3 cm di lunghezza, 7,5 cm di larghezza e 3,1 cm di altezza — rendono questo tester maneggevole e facile da trasportare anche in spazi ristretti, come quadri elettrici o armadi di distribuzione industriale.

Il peso contenuto di circa 0,217 kg contribuisce alla praticità duso durante le verifiche su impianti trifase, dove loperatore deve spesso lavorare in posizioni scomode o con una sola mano libera. La struttura è progettata per resistere alle condizioni tipiche degli ambienti industriali, con un grado di protezione IP40 che garantisce protezione contro la penetrazione di corpi solidi di dimensioni superiori a 1 mm.

Le punte di prova sono rimovibili, una caratteristica costruttiva che amplia le possibilità di applicazione e consente di adattare lo strumento a diverse configurazioni di morsetti e punti di misura. Questo dettaglio progettuale riflette lattenzione di Wiha alla flessibilità operativa, rendendo il modello 45221 adatto sia a verifiche rapide in campo che a controlli più sistematici in fase di installazione o manutenzione. Il livello di inquinamento dichiarato è 2, coerente con lutilizzo in ambienti industriali standard. La robustezza costruttiva è supportata dalla conformità agli standard internazionali IEC/EN 61010-1, IEC/EN 61577-7 e IEC/EN 61010-031, che definiscono i requisiti di sicurezza per gli strumenti di misura elettrica.

Prestazioni e funzionalità

Il tester del campo rotante Wiha 45221 è progettato per determinare con una sola operazione di misura la direzione di rotazione del campo in un sistema trifase e verificare quali fasi sono attive. Funziona in un intervallo di tensione da 100 V a 700 V AC, coprendo le tensioni trifase più comuni negli impianti industriali europei, inclusi i sistemi a 400 V fase-fase tipici delle reti di distribuzione industriale.

La tensione massima per fase contro neutro è di 400 V, mentre la corrente di ingresso assorbita è di soli 3,5 mA, un valore molto contenuto che non interferisce con il circuito in misura. Lo strumento non richiede batterie: si alimenta direttamente dalla tensione di rete presente sui conduttori sotto misura, eliminando il problema delle batterie scariche durante le ispezioni.

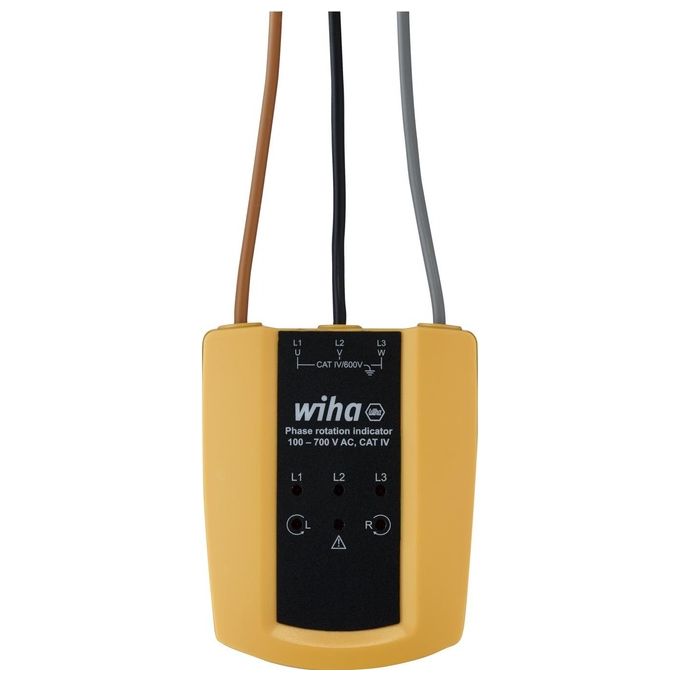

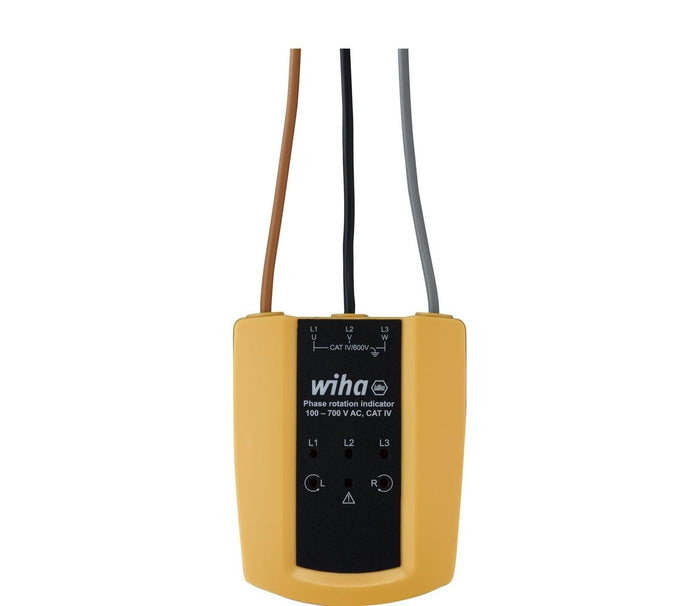

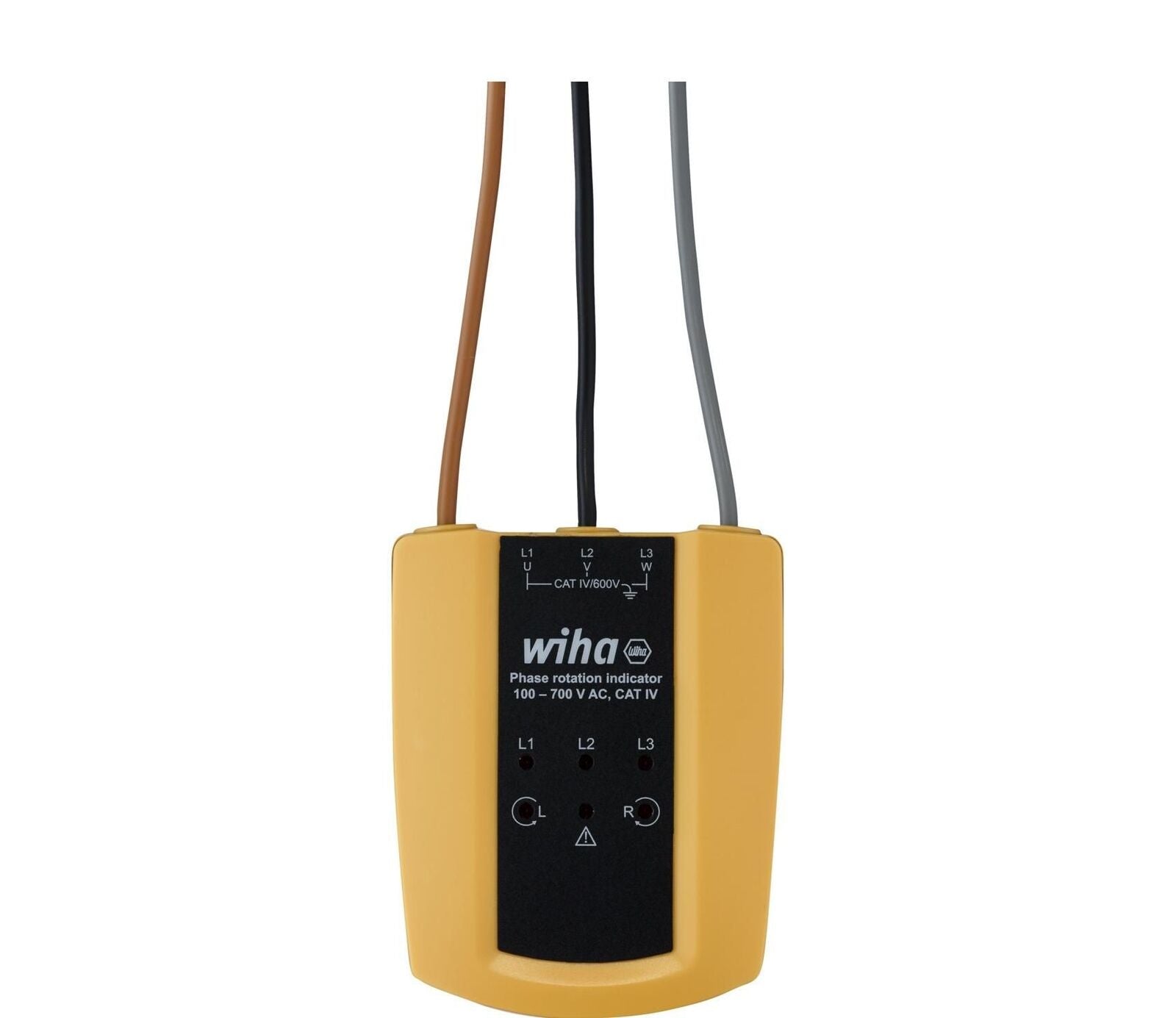

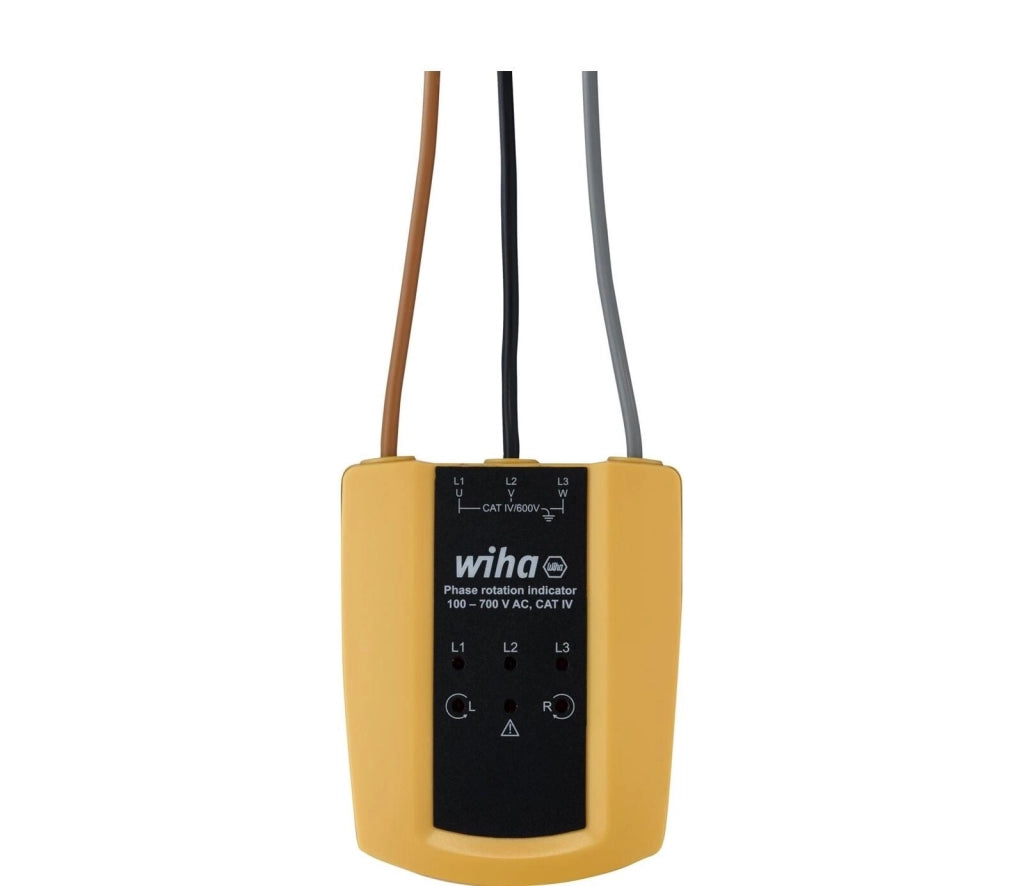

Il display è composto da indicatori LED dedicati: LED L1, L2, L3 per la presenza delle singole fasi, e LED R e L per indicare rispettivamente la rotazione oraria (destra) e antioraria (sinistra) del campo rotante. Un LED di avvertenza segnala condizioni anomale. Questa lettura immediata consente di identificare in pochi secondi uninversione di fase, una causa frequente di malfunzionamento nei motori elettrici trifase.

Le categorie di misura dichiarate sono CAT III fino a 1000 V e CAT IV fino a 600 V, il che significa che il dispositivo è omologato per luso su impianti di distribuzione a livello di quadro generale (CAT IV) e su impianti fissi in edifici (CAT III). La temperatura di funzionamento è compresa tra 0 °C e 40 °C, con unaltitudine massima di utilizzo di 2000 m. I circuiti di misura sono 3, uno per ciascuna fase, e il numero di cavi collegabili è 3.

Esperienza duso e vantaggi

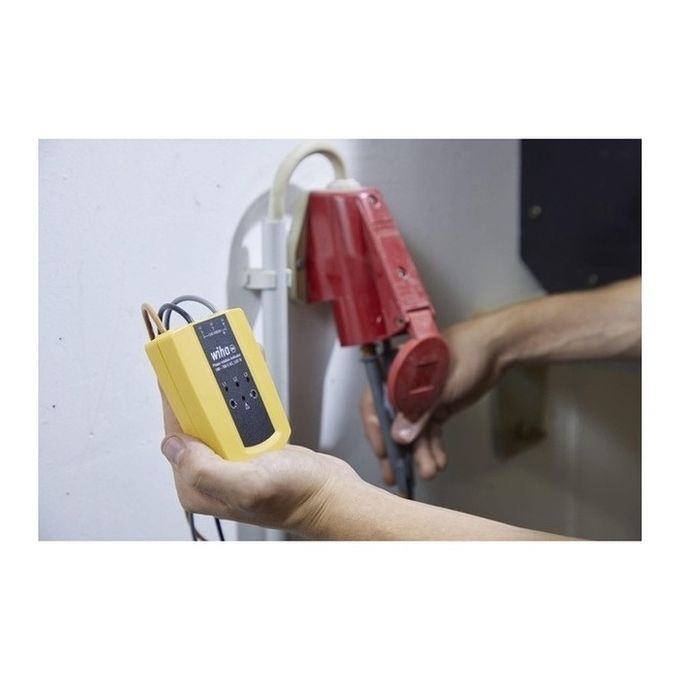

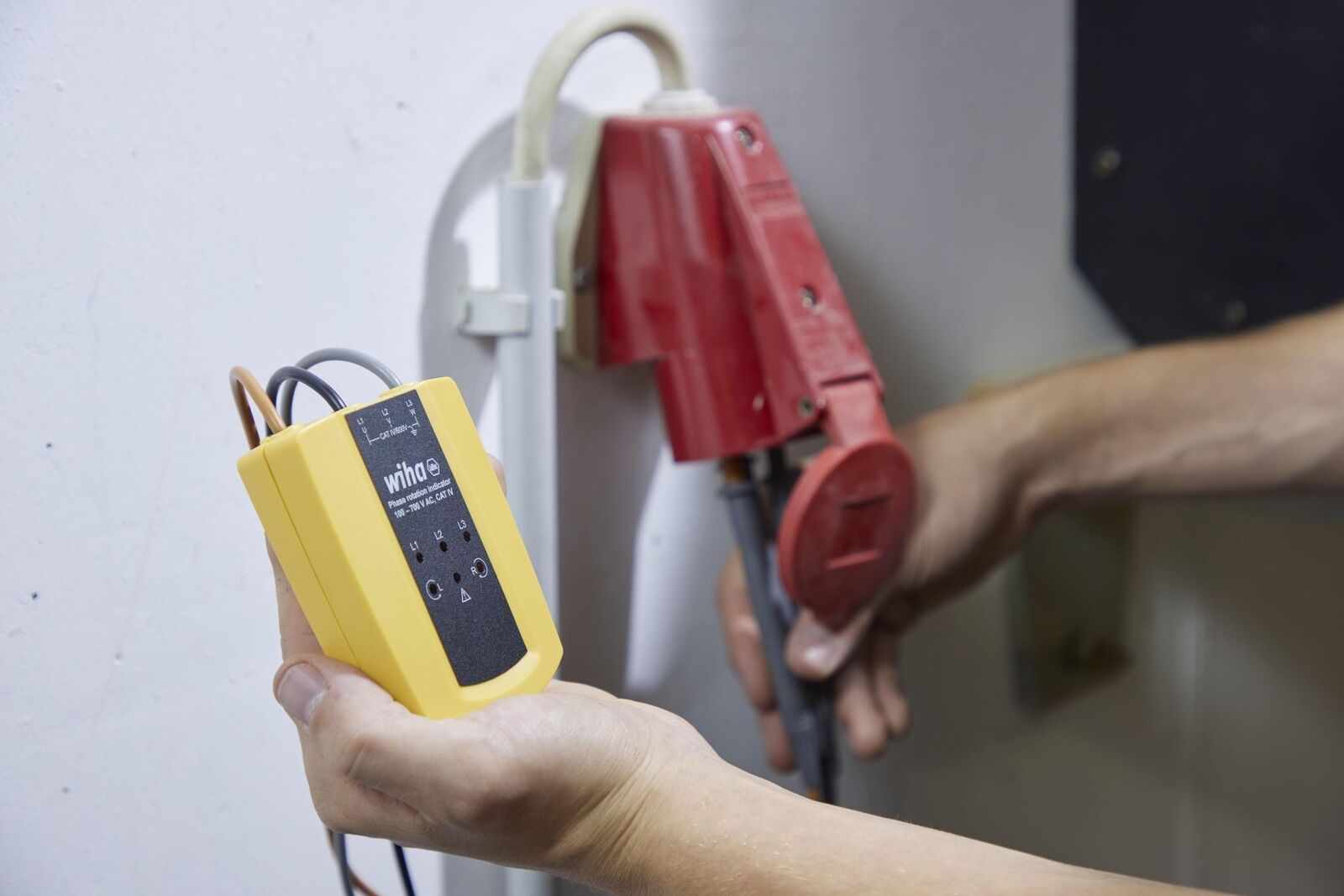

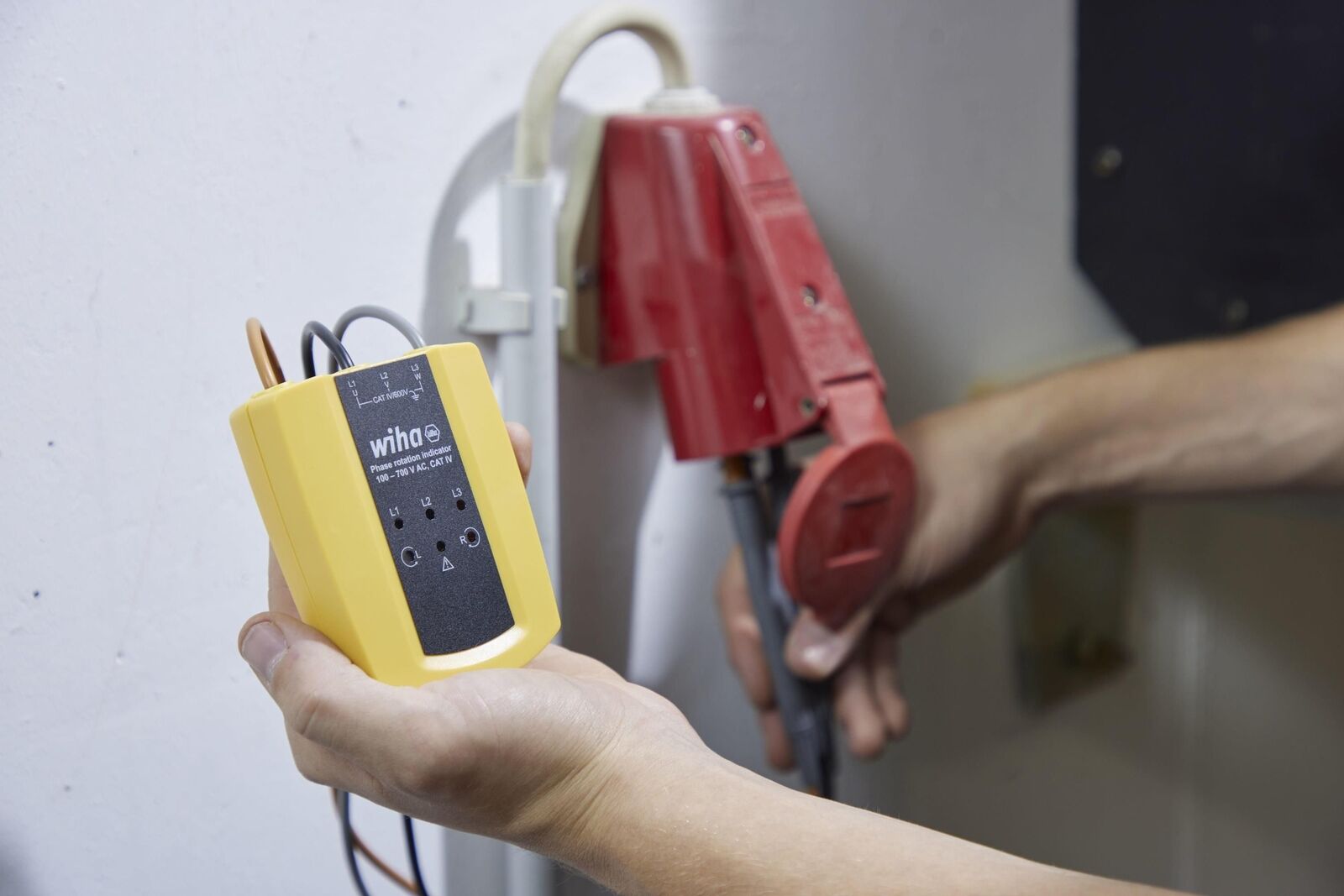

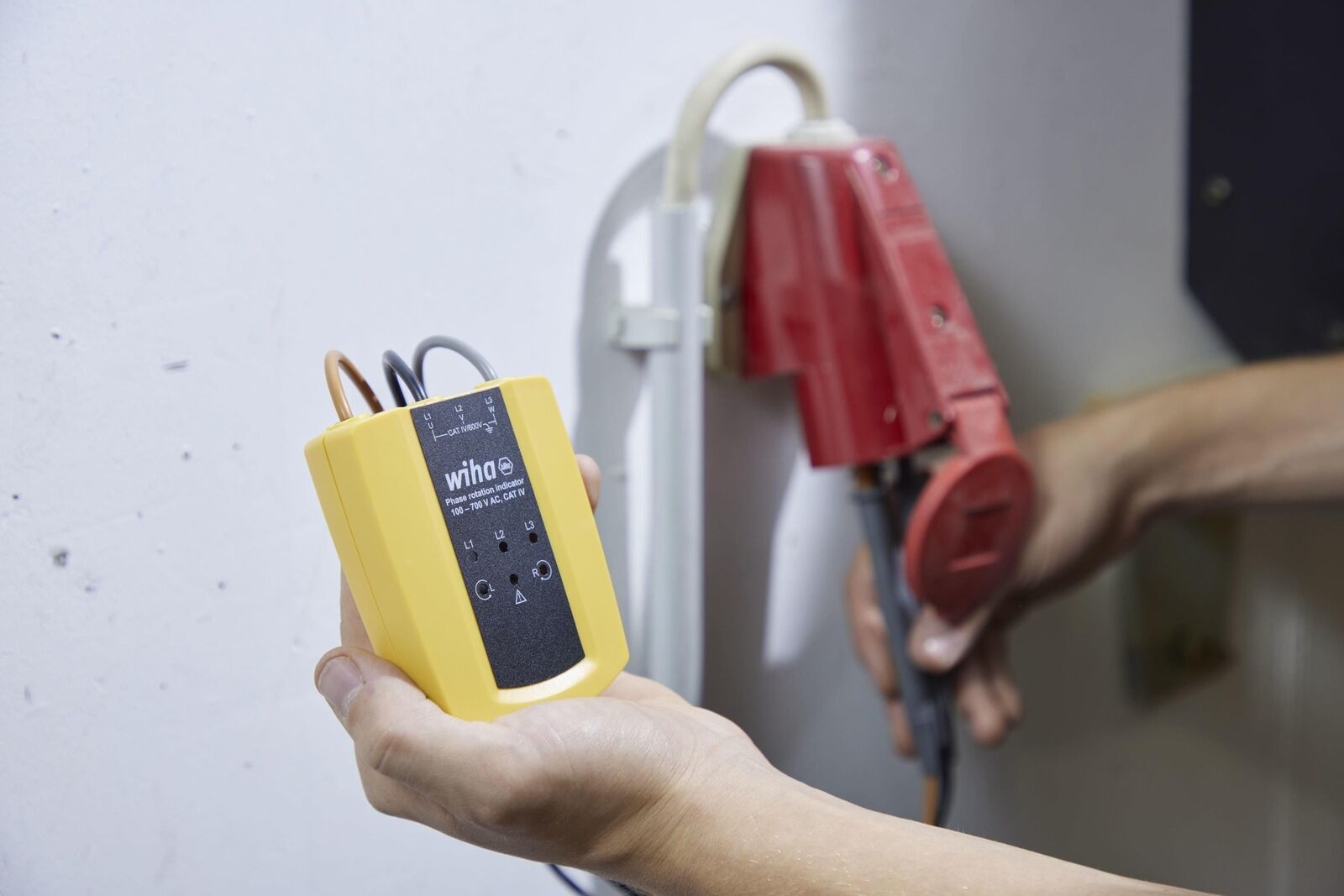

Chi lavora su impianti elettrici trifase sa quanto sia critico verificare la sequenza delle fasi prima di avviare un motore elettrico: uninversione di fase può causare la rotazione inversa del motore, con conseguenti danni meccanici o rischi per la sicurezza. Il Wiha 45221 risolve questo problema in modo diretto: basta collegare le tre punte di prova alle tre fasi e leggere immediatamente il risultato sui LED, senza dover interpretare valori numerici o consultare tabelle.

Lassenza di batterie è un vantaggio concreto per chi utilizza lo strumento in modo discontinuo o lo conserva in cassetta per mesi: non cè il rischio di trovare lo strumento scarico nel momento del bisogno. Lalimentazione avviene direttamente dalla tensione di rete presente sui conduttori, nellintervallo operativo da 100 V a 700 V AC.

Le punte di prova rimovibili permettono di adattare lo strumento a diverse configurazioni di accesso ai morsetti, riducendo i tempi di verifica anche in quadri elettrici affollati o con spazi ridotti. Le dimensioni compatte di 9,3 x 7,5 x 3,1 cm e il peso di circa 0,217 kg lo rendono facile da portare in tasca o nella borsa degli attrezzi senza ingombro.

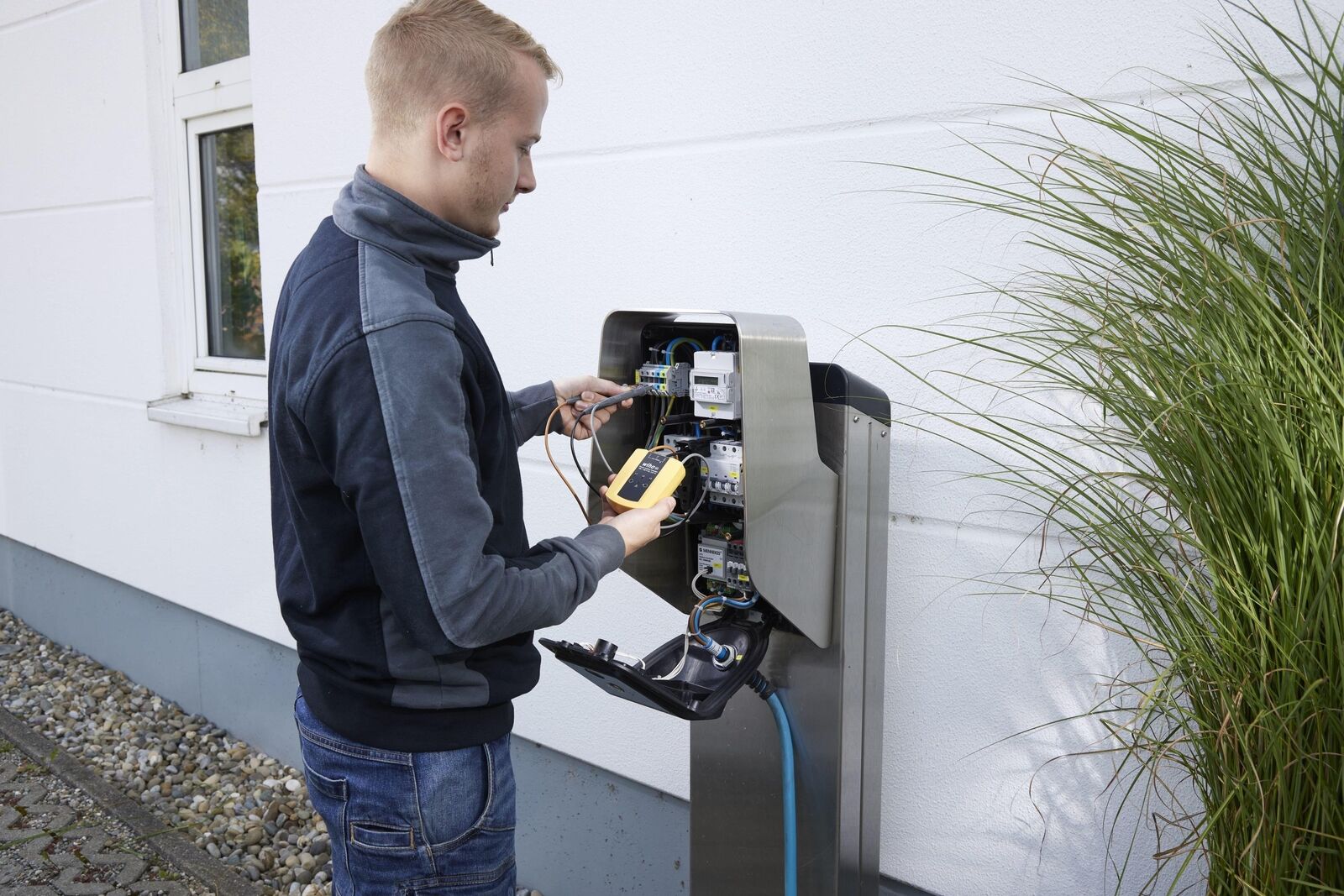

Il codice MPN 45221 identifica univocamente questo modello nel catalogo Wiha. È uno strumento indicato per elettricisti, manutentori industriali, installatori di impianti trifase e tecnici che operano su quadri di distribuzione, motori elettrici, pompe, compressori e qualsiasi carico trifase. La conformità CAT IV 600 V lo rende adatto anche alle verifiche più a monte nella catena di distribuzione, dove i livelli di energia disponibile in caso di guasto sono più elevati e la sicurezza dello strumento è determinante.

La combinazione tra semplicità di lettura, alimentazione autonoma dalla rete e omologazione CAT IV rende il Wiha Tester Del Campo Rotante una scelta solida per chi cerca uno strumento affidabile da tenere sempre a disposizione durante le ispezioni su impianti industriali.
